斜顶式钢框架焊接承载结构

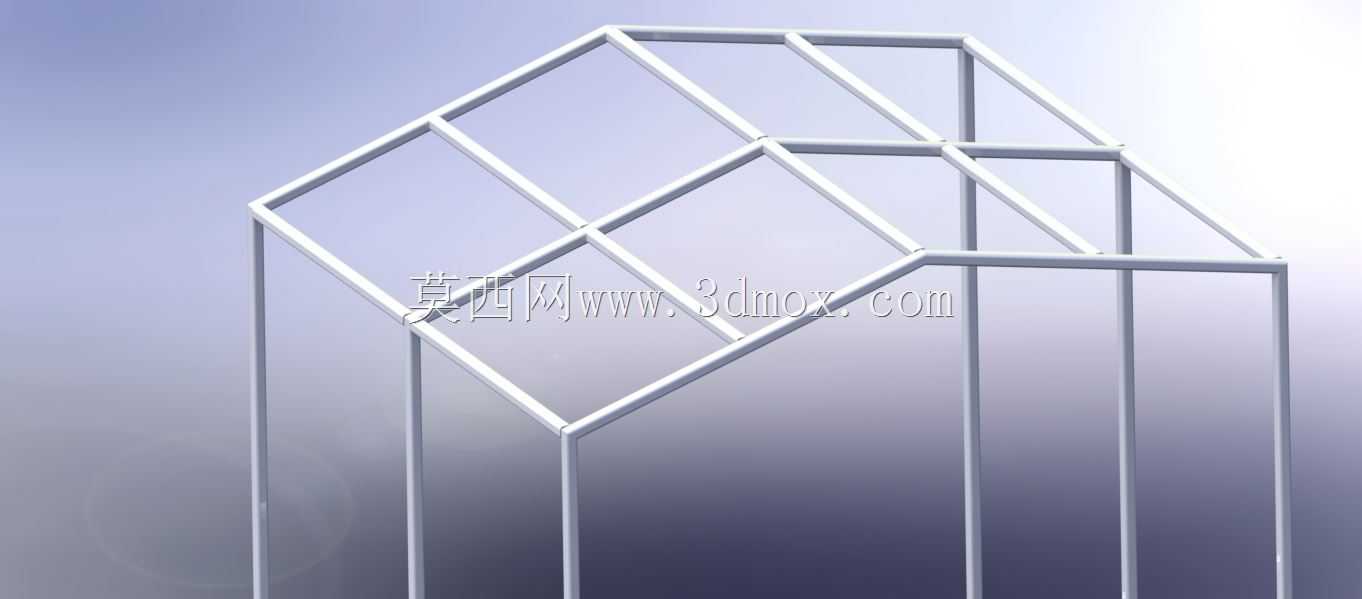

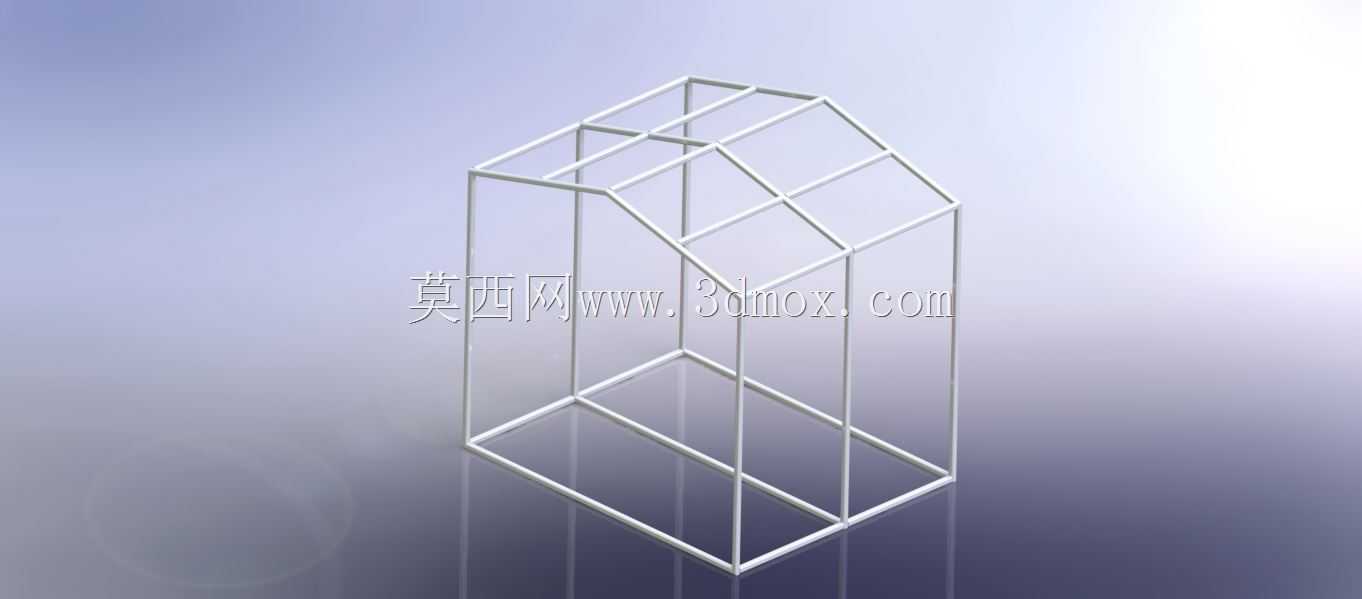

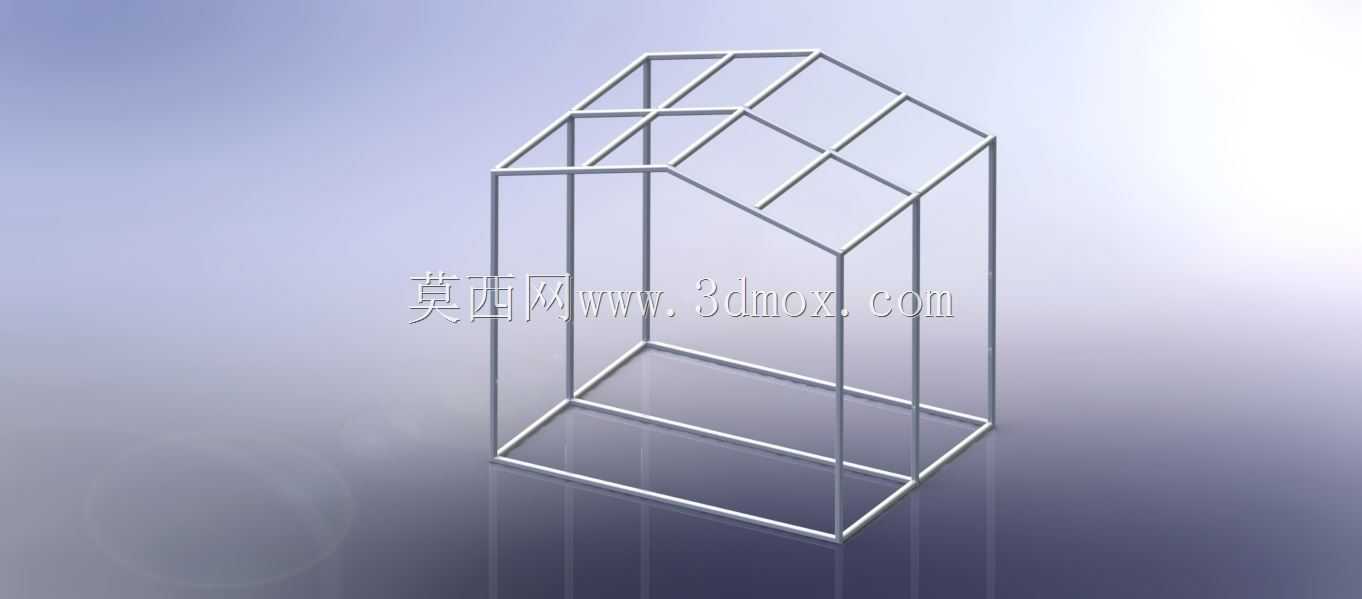

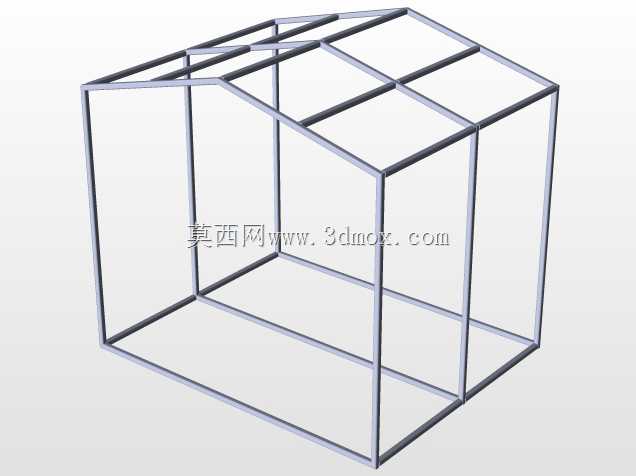

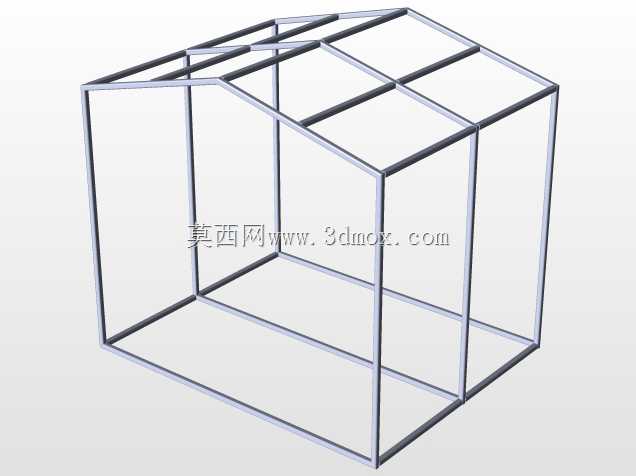

这类斜顶造型的钢框架焊接结构，在小型设备外护机架、户外轻型设备承载底座、非标工位防护棚架场景中应用十分广泛，区别于常规平顶矩形框架，斜顶段的设计首先解决了户外落物、积水的自然滑落需求，避免平顶结构长期积灰积水造成的型材锈蚀、顶部荷载堆积问题。从结构受力逻辑来看，整个框架全部采用等截面型材拼接，底部为双层矩形围边结构，底层围边直接接触安装基础，承担整个框架的全部竖向荷载，上层围边通过竖向型材立柱与底层连接，形成稳定的竖向传力路径，立柱沿矩形四个角点及长边中点布置，避免单根立柱跨距过大造成的侧向失稳。顶部斜顶段采用分段斜向型材拼接，斜向型材两端分别与顶部水平围边、斜顶交汇棱边焊接固定，斜段内部增设的横向分隔型材，一方面将斜顶大面分割为多个小跨度网格，提升斜顶平面的抗变形能力，另一方面也为后续外挂护板、太阳能板、防雨顶板提供了充足的安装点位。设计这类焊接框架时，首先要明确安装边界的尺寸限制，底部安装面的长宽尺寸需要匹配现场预埋的安装孔位，通常底部围边的外轮廓尺寸要比安装基础的接触面单边收窄5-10mm，避免现场基础施工误差导致框架无法落位；竖向立柱的高度需要匹配内部容纳设备的净空要求，预留出设备安装、接线、日常维护的操作空间，斜顶段的倾斜角度通常控制在15-30度区间，角度过小无法实现积水自然滑落，角度过大则会增加框架整体高度，提升风阻同时浪费型材材料。从焊接工艺实现角度，所有型材的对接端都需要做45度切角处理，保证拼接时接缝贴合紧密，减少焊接填充量，降低焊接变形风险；所有焊接节点优先采用满焊工艺，焊缝高度不低于型材壁厚的0.7倍，户外使用场景下还需要在焊缝清理后做防锈喷涂处理，避免焊缝位置优先锈蚀。框架整体没有多余的装饰性结构，所有型材构件同时承担受力与安装载体的作用，侧向预留的型材平面可以直接打孔安装设备侧板、检修门、走线槽，不需要额外增设安装支架，大幅降低后续配套加工的工作量。这类框架在实际使用中，不需要额外做内部加强筋，依靠型材自身的截面惯性矩以及矩形框架的空间结构稳定性，就可以承受常规的侧向风载、顶部积雪荷载以及内部设备的振动荷载，适合作为小型工业设备的外置承载机架、厂区临时工位的防护棚架、户外轻型检测设备的支撑结构使用。在建模过程中，需要提前核对每根型材的下料长度，尤其是斜顶段的斜向型材，需要根据倾斜角度计算准确的下料尺寸与切角角度，避免实际加工时出现型材长度不匹配、拼接缝隙过大的问题；所有型材的拼接位置要保证同轴度，避免出现错边、错位影响整体结构的受力均匀性，底部安装孔的位置需要与现场基础孔位一一对应，孔位直径要比配套安装螺栓大2mm，抵消加工与安装的累计误差。
