薄壁方管矩形管手动弯曲成型装置

在小型五金加工、护栏制作、轻型金属框架搭建的现场作业场景中，经常会遇到壁厚较薄的方形、矩形异型管的小半径弯曲需求，这类加工如果采用大型液压弯管设备，不仅设备调用成本高，对于小批量、现场零散加工的工况来说适配性极差，而简易的手动弯管装置往往因为结构设计缺陷，容易出现管壁瘪陷、弯曲半径不均、成型角度偏差大的问题，这款手动弯管装置正是针对这类细分加工需求设计的实用工装。

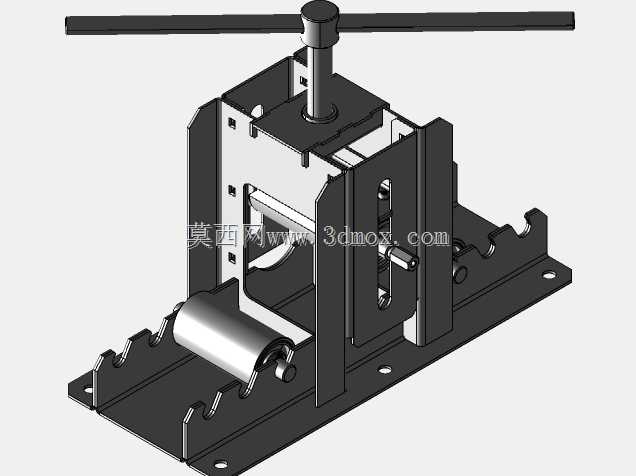

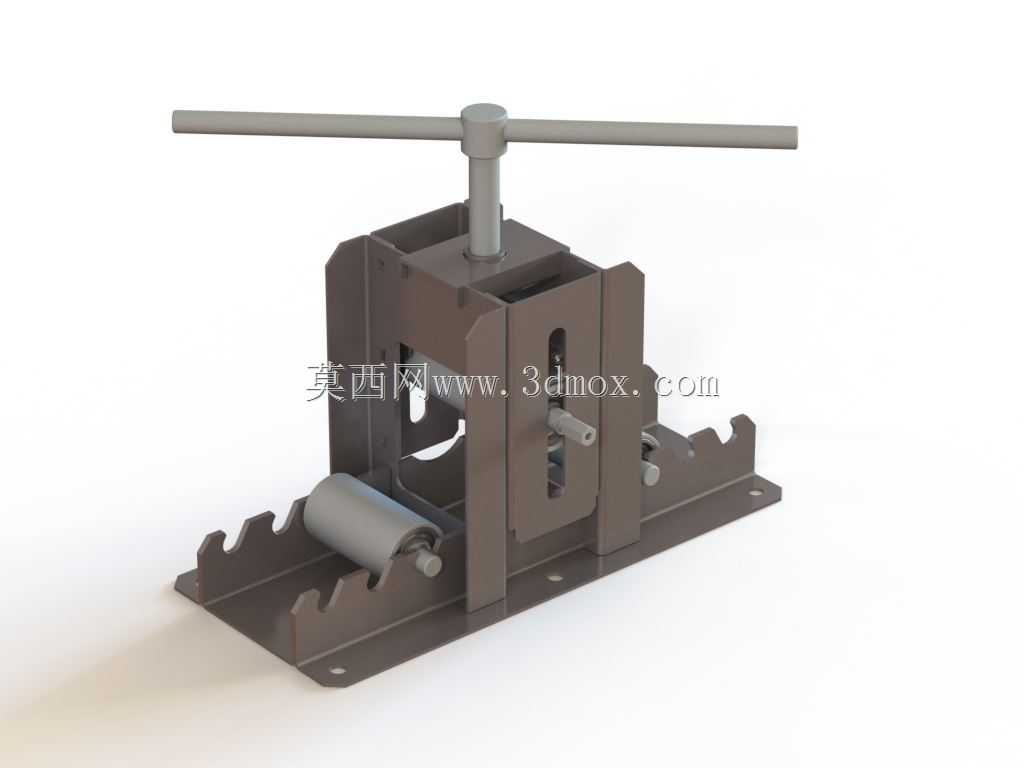

从结构设计逻辑来看，这款装置采用了台式手动操作的整体布局，底部设置带安装孔的平板式底座，作业时可以通过螺栓将整个装置固定在工作台面或者现场的型钢支架上，避免弯管施力过程中装置移位，保障操作稳定性。装置的施力端采用顶部横向手轮配合竖向丝杆的进给结构，相比杠杆式的手动弯管结构，丝杆进给的施力过程更平缓，操作人员可以通过转动手轮精准控制压下量，避免瞬间施力过大导致薄壁管材出现瘪皱、开裂的缺陷，对于壁厚不超过2mm的薄壁管材来说，这种可控的渐进式施压结构是保障成型质量的核心设计点。

装置的成型工位设置了带多档位定位槽的支撑结构，配合可更换的成型辊轮，能够适配不同规格的方管、矩形管弯曲作业，当加工10x10mm规格的方管时，配合对应弧度的成型辊，可以实现最小150mm半径的弯曲成型，完全满足轻型框架、装饰护栏、小型管线支架的弯曲尺寸要求。装置的最大加工轮廓适配范围为50x50mm的方矩管，覆盖了现场薄壁管加工的绝大多数常用规格，不需要额外更换复杂的模具组件，只需要调整定位槽的卡位、更换对应槽型的辊轮，就可以快速切换加工规格，切换操作不需要专用工具，一线操作人员经过简单说明就可以完成调整，适配小批量多规格的灵活加工需求。

从实际使用的角度来看，这款装置没有复杂的动力组件，不需要接入电源、液压气源，完全依靠手动操作，不仅适合固定车间的零散加工作业，也可以随车带到户外安装现场进行临时弯管作业，比如户外铁艺护栏安装、光伏支架现场调整、小型设备管线布局修改这类场景，不需要搬运大型设备，单人就可以完成操作。装置的主体框架采用钢板折弯拼接的焊接结构，整体刚性足够承受弯管过程中的反作用力，长期使用也不会出现框架变形导致的成型精度下降问题，辊轮部位采用销轴铰接的转动结构，弯曲过程中辊轮随管材进给转动，减少管材表面的滑动划伤，保障成型后管材的外观质量。

在安装边界方面，装置底座的安装孔位间距经过标准化设计，可以直接固定在常规的钳工工作台、焊接工装台面上，不需要额外制作特殊的安装底座，整体占用的操作空间很小，手轮的操作高度符合人体站立作业的舒适区间，操作人员不需要弯腰或者抬手过高就可以完成进给操作，长时间作业的疲劳度更低。装置的定位槽采用阶梯式排布，不同弯曲半径对应的卡位有明确的对位基准，操作人员调整弯曲半径时只需要将支撑卡块卡入对应档位的槽位，就可以保证弯曲半径的一致性，批量加工同规格弯管时不需要反复测量调整，能够有效提升零散加工的作业效率。

不同于工业级大型弯管设备针对大壁厚、大管径的重型加工设计，这款装置的定位非常明确，就是针对薄壁小规格方矩管的小半径弯曲作业，在结构设计上舍弃了冗余的复杂功能，把核心的成型稳定性、操作便捷性、场景适配性做了针对性优化，不管是小型五金加工门店的日常作业，还是安装现场的临时加工，或者是教学场景中的金工实习操作，都能够很好地满足使用需求，结构简单可靠，维护成本极低，没有易损的复杂电子、液压元件，长期使用只需要定期给丝杆、辊轮铰接点加注润滑脂就可以保持顺畅操作。
