叉件轮廓压印专用冲压工装结构

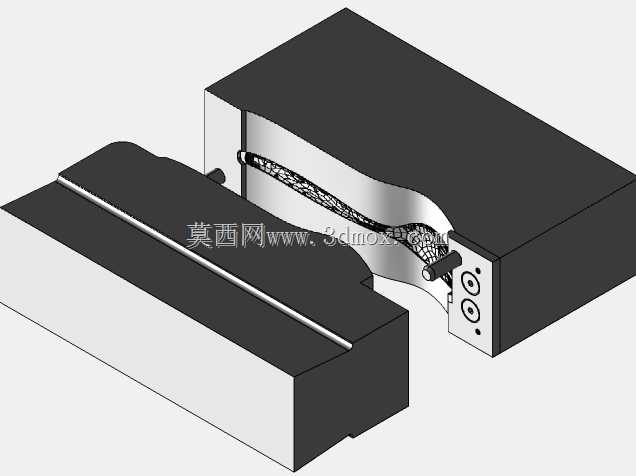

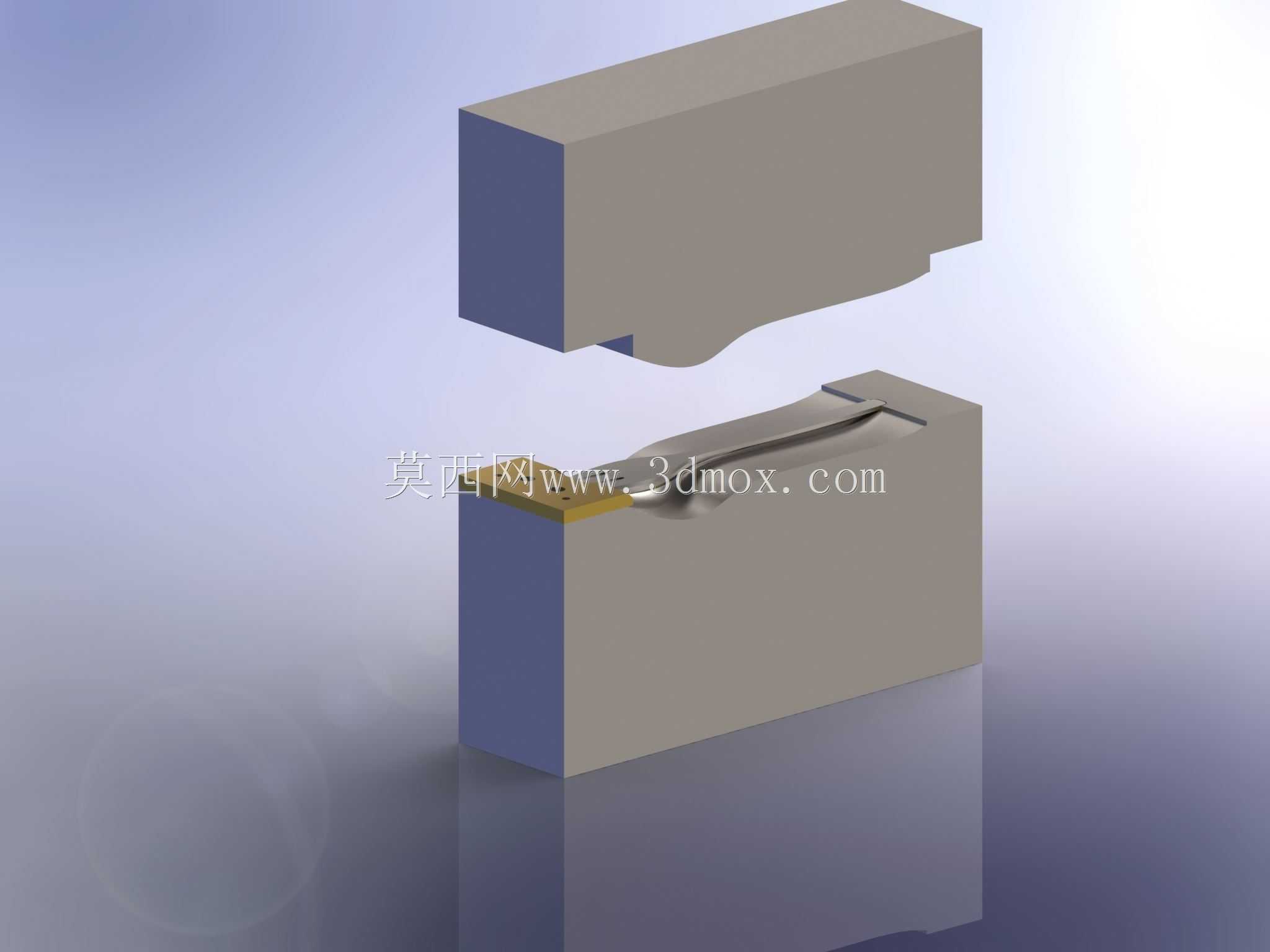

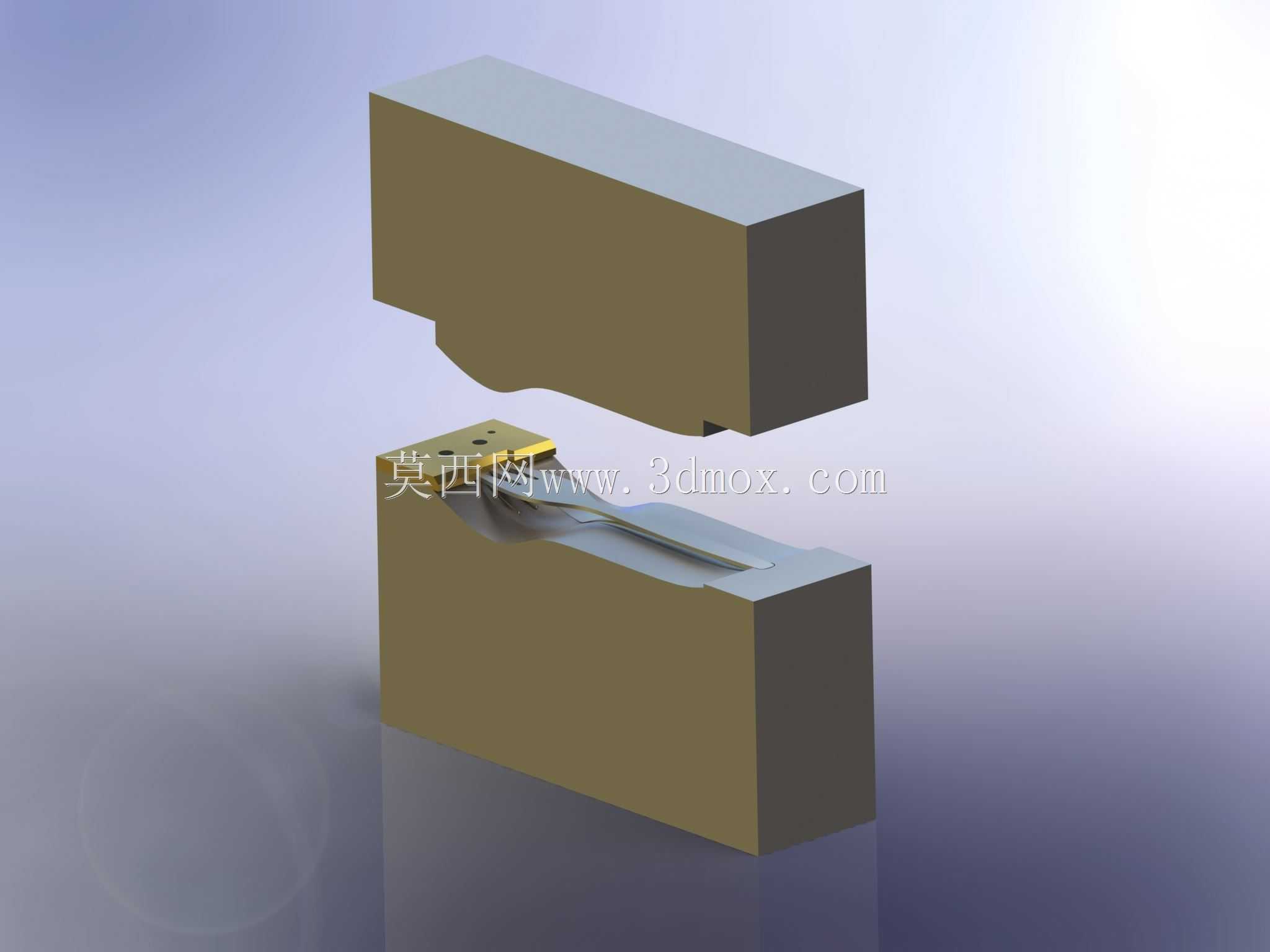

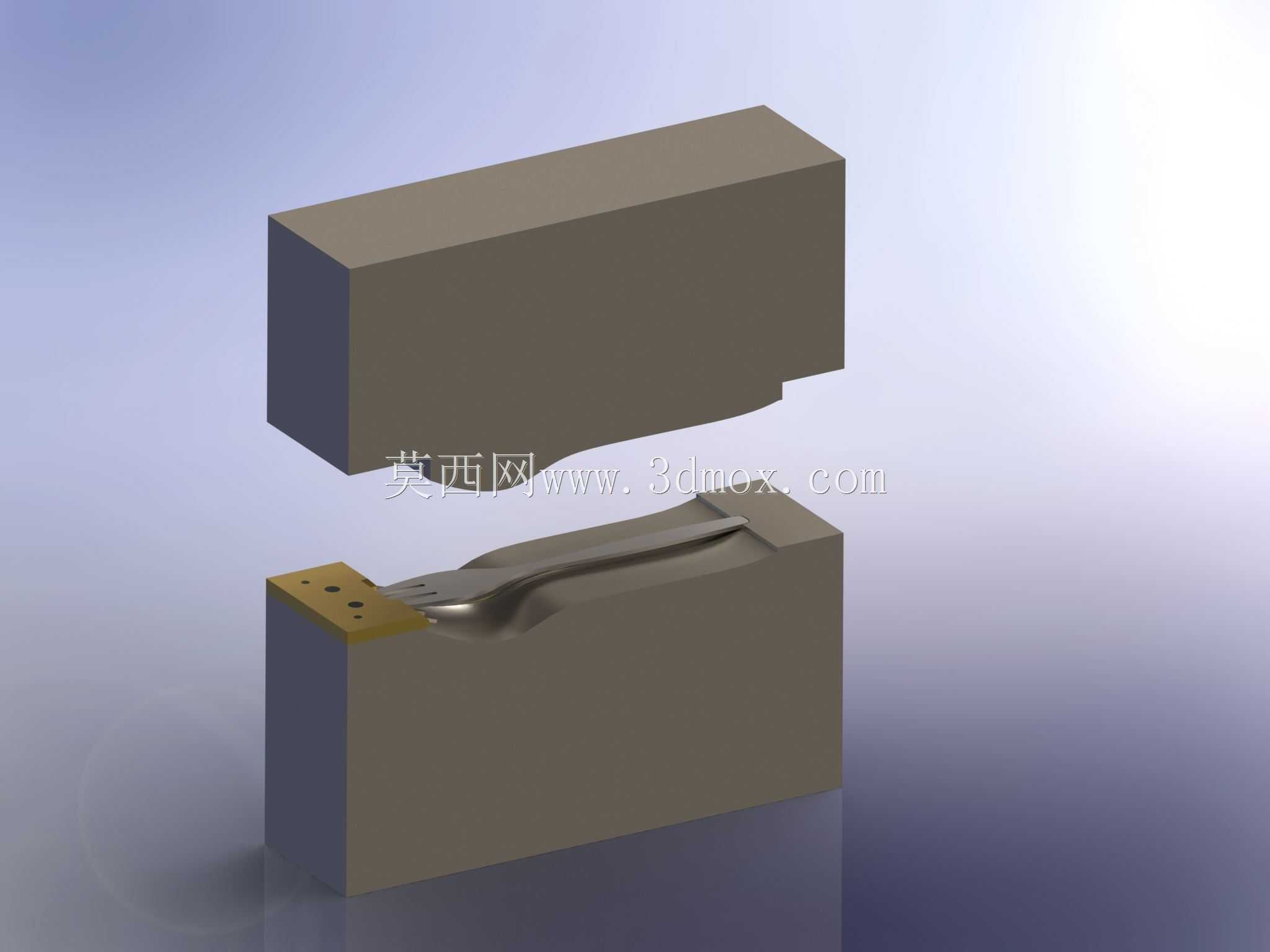

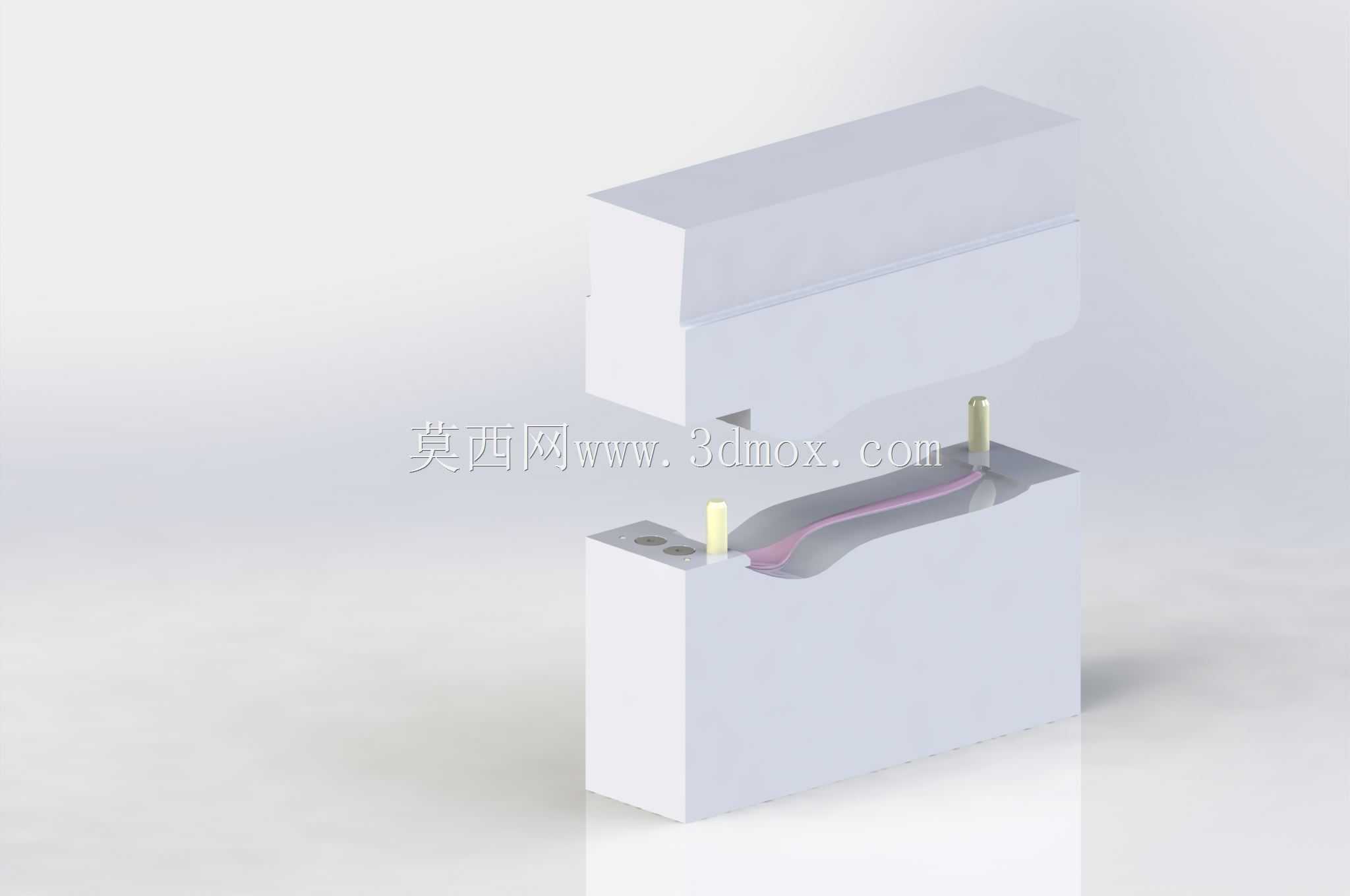

在五金冲压加工的小件成型工序里，这类针对叉形零件做轮廓压印的工装，常被布置在单工位冲床的工作台面，适配小批量多批次的零件标识、轮廓预定位加工场景，不少汽配、五金工具厂的冲压车间都会用到这类结构简单、调试便捷的专用工装，不需要复杂的连续模送料结构，换模时间短，对操作工的调模技能要求也相对更低。这套工装采用上下对开的模架结构，上模为整体式凸模安装块，下模为带成型型腔的凹模固定座，合模时依靠上下模的精准贴合，在叉形毛坯件表面压出清晰的轮廓印记，既可以作为后续精加工的定位基准线，也能直接在零件表面压出品牌标识、轮廓边界，替代传统的激光打标或者手工划线工序，加工效率能提升数倍，且压印痕迹的一致性远高于手工操作。从设计思路来看，这套工装没有采用复杂的导柱导套结构，而是依靠上下模的贴合面做自定位，适合安装在开式可倾压力机的滑块与工作台之间，安装时只需要将上模柄与滑块的模柄孔锁紧，下模通过压板固定在工作台T型槽内即可，安装边界适配市面上多数16吨到25吨的小型开式冲床，模架整体的闭合高度控制在常规小型冲床的闭合行程范围内，不需要额外调整冲床的连杆行程就能直接使用。上下模的成型面做了适配叉件外形的仿形处理，上模的压印刃口做了微小的圆角过渡，避免压印时在零件表面产生应力集中导致的开裂，下模型腔的深度刚好匹配叉件的料厚，合模时零件不会出现过压变形，压印深度控制在0.1到0.2毫米之间，既保证印记清晰可见，又不会破坏零件的整体结构强度。在实际生产场景中，这类工装常被用于叉形连杆、五金叉件的工序间加工，工人只需要将待加工的叉形毛坯放入下模的定位型腔内，踩下冲床踏板完成一次冲压行程就能取出成品，单工位的加工节拍可以达到每分钟15到20件，适合小批量定制件的快速加工。设计时特意将上下模的安装座做成了通用方块结构，后续如果需要加工不同外形的叉件，只需要更换上下模的成型镶块即可，不需要更换整套模架，能有效降低工装的制造成本，也减少了车间的工装存放空间占用。模架的材质选用常规的45号钢做调质处理，成型刃口部位做局部淬火，硬度控制在HRC45到50之间，既能保证足够的耐磨性，又不会因为硬度过高导致刃口崩裂，日常维护只需要定期清理成型面的金属碎屑，检查固定螺栓的锁紧状态即可，维护成本极低。在安装调试时，需要先将冲床的滑块调整到下死点，测量上下模的闭合高度与冲床的装模高度匹配，再缓慢下调滑块直到上下模完全贴合，锁紧上模的固定螺栓，之后再微调冲床的连杆行程，保证合模时压印深度符合工艺要求，调试完成后可以先用废料试冲几次，检查压印痕迹的清晰度和零件的变形情况，确认参数无误后再进行批量加工。这类工装的成型面没有复杂的曲面结构，三维建模时只需要先提取叉件的外轮廓线，偏移出压印需要的刃口宽度，再拉伸切除出上下模的成型型腔即可，建模过程中需要注意上下模的配合间隙控制在0.02到0.03毫米之间，间隙过大会导致压印边缘出现毛边，间隙过小则会加剧刃口的磨损，缩短工装的使用寿命。
