水射流切割机喷水泵缸结构设计

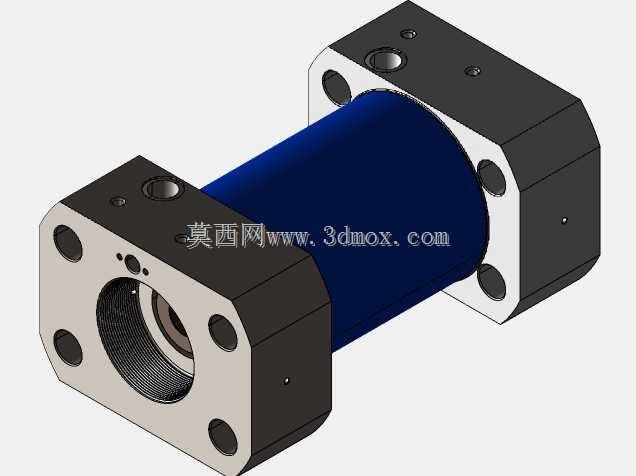

水射流切割设备的核心增压执行部件，喷水泵缸的结构合理性直接决定整套切割系统的压力稳定性与连续作业时长，这类部件多用于高压水射流切割工位，适配金属板材、复合材料、石材、陶瓷等常规刀具难以加工的硬脆材料切割场景，相比激光切割、等离子切割不存在热影响区，不会改变被加工材料的金相组织，在航空航天复合材料加工、汽车内饰件裁切、石材异形加工领域应用广泛。从结构设计逻辑来看，该泵缸采用分体式装配结构，两端分别设置安装法兰面，法兰面预留的螺栓孔位严格匹配通用水射流增压系统的安装接口，安装时可直接对接前端增压腔体与后端换向组件，无需额外加工转接板，降低现场装配的适配成本。缸体主体采用贯通式内腔设计，中间段为高压水容腔，内壁做高精度研磨处理，表面粗糙度控制在Ra0.4以内，减少高压水流往复冲刷带来的内壁磨损，延长部件的连续使用寿命。两端的阀芯安装位采用同轴度公差管控，装配后阀芯与内腔的同轴度误差不超过0.02mm，避免高压工况下阀芯偏磨导致的压力泄漏问题。从安装边界来看，泵缸整体为对称式柱状结构，两端法兰的安装孔采用圆周均布设计，安装时无需刻意调整周向角度，只要对接端面贴合密封槽即可完成定位，密封槽内嵌的高压密封件可承受最高400MPa的持续工作压力，适配绝大多数常规功率的水射流切割设备的增压需求。缸体侧面预留的两个定位槽，用于装配时的周向防转，避免设备运行过程中泵缸受管路振动影响出现螺栓松动的问题。设计过程中，针对高压工况下的应力集中问题，在法兰与缸筒的衔接位置做了大圆角过渡处理，通过有限元应力仿真验证，该过渡结构可将峰值应力降低32%，避免长期交变压力作用下出现缸体开裂的故障。内部的柱塞导向套采用分体式镶嵌结构，磨损后可单独更换导向套，无需整体更换泵缸，大幅降低设备的后期维护成本。从实际使用场景出发，该泵缸适配的水射流设备可完成从1mm薄铝板到200mm厚石材的全范围切割作业，切割过程中泵缸负责将增压后的高压水稳定输送至切割头，同时承接柱塞往复运动带来的轴向冲击，因此缸体材质选用高强度锻造不锈钢，整体经过调质处理，硬度达到HB280-320，兼顾强度与韧性，可承受每分钟数十次的柱塞往复冲击，不会出现疲劳变形。在结构细节上，两端的阀芯安装位设置了多级密封槽，分别适配高压静密封与动密封组件，不同位置的密封件采用不同材质，接触高压水的位置采用耐水解聚氨酯密封，接触外部环境的位置采用防尘橡胶密封，既防止高压水外泄，也避免外部切削粉尘、杂质进入缸体内部磨损柱塞与内壁。对于设备选型人员来说，该泵缸的接口尺寸完全适配行业通用的水射流增压系统，替换原有同规格泵缸时无需改动周边管路与安装支架，直接拆装即可完成更换，减少设备停机维护的时间。对于三维建模从业者来说，该模型完整还原了泵缸的所有装配特征，包括法兰螺栓孔、密封槽、定位槽、内部容腔的所有细节尺寸，建模时所有特征均采用参数化驱动，修改对应参数即可适配不同压力等级、不同流量规格的水射流设备泵缸设计，可直接作为同类型产品设计的参考原型，减少重复建模的工作量。在实际装配过程中，该泵缸的重量控制在合理区间，单人即可完成拆装作业，无需额外吊装辅助，适配车间现场快速维护的需求。缸体外部的非配合面做了喷砂氧化处理，既提升外观质感，也可防止车间潮湿环境导致的表面锈蚀，延长部件的存储与使用寿命。
