皮尔堡CWA50车用电子水泵带安装支架结构

在新能源汽车热管理回路、传统燃油车涡轮增压配套冷却、动力电池温控循环这类对冷却液输送精度、空间占用要求严苛的场景里，这类带集成安装支架的电子水泵是核心流体输送部件，区别于传统机械皮带驱动水泵，它不需要依赖发动机曲轴转速输出动力，可独立根据温控策略调整运转转速，精准匹配不同工况下的冷却液流量需求，避免过冷或过热带来的能耗浪费与部件寿命损耗。

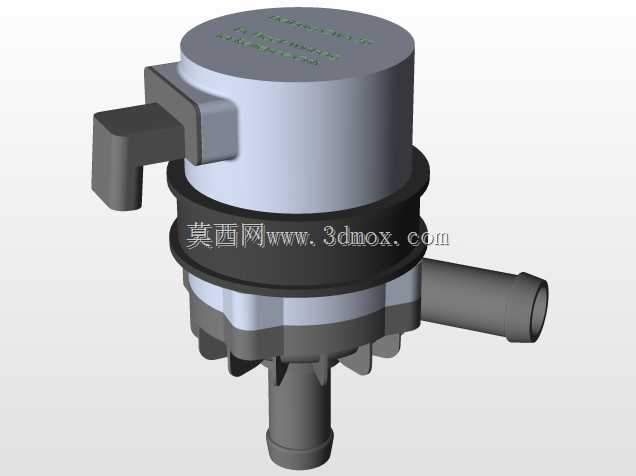

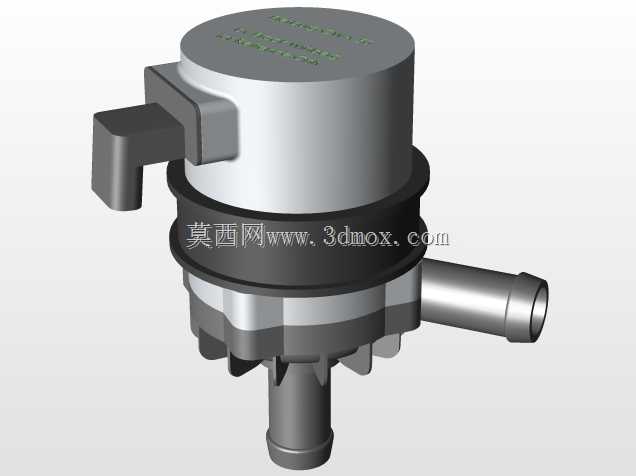

从实际使用场景来看，这款水泵适配的CWA50规格，主要面向乘用车48V轻混系统、增程式电动车的辅助冷却回路，也可用于大功率充电桩液冷模块、车载充电机的独立散热循环，它的进出水口采用快插式宝塔接头结构，适配常规内径19mm的车用冷却橡胶管，接头处做了环形凸棱设计，装配时卡箍锁紧后可承受1.5bar以上的系统静压，不会在车辆颠簸、温度交变的工况下出现渗漏脱管问题。泵体上方集成的电气接插件采用防水锁扣结构，防护等级满足IP67要求，接插件引脚定义匹配整车常用的LIN总线控制协议，可直接对接整车VCU的温控信号，不需要额外加装转接控制模块。

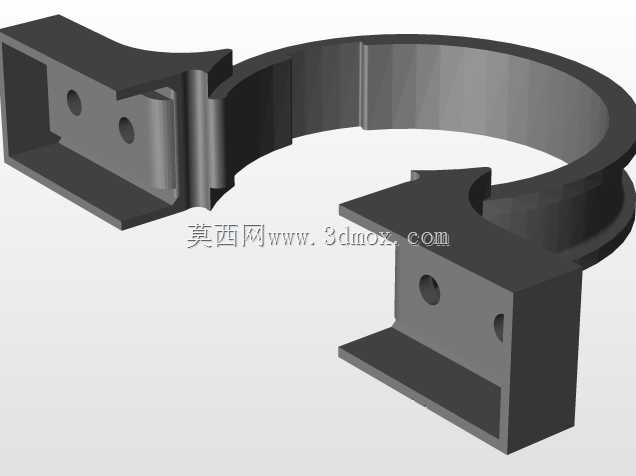

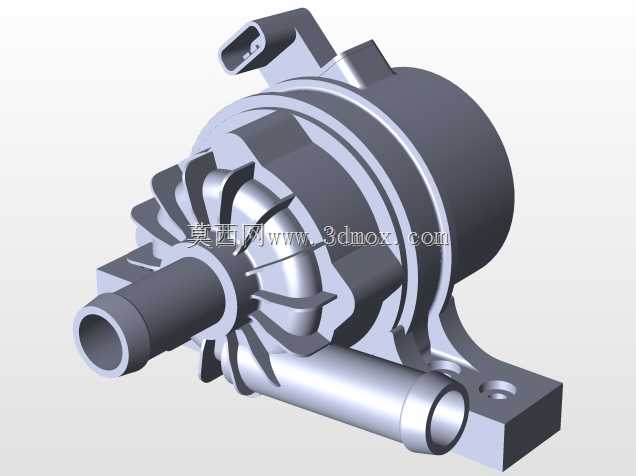

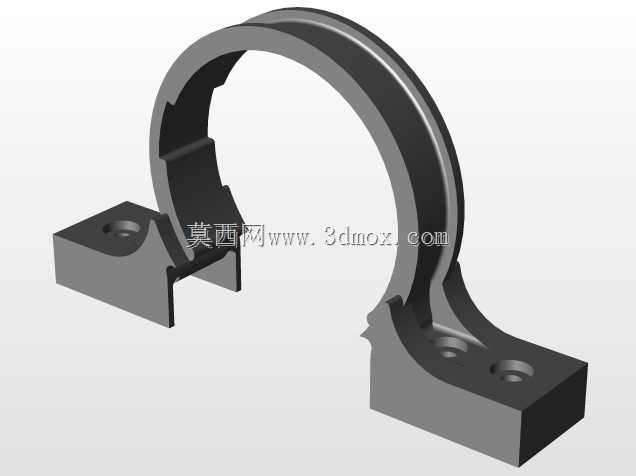

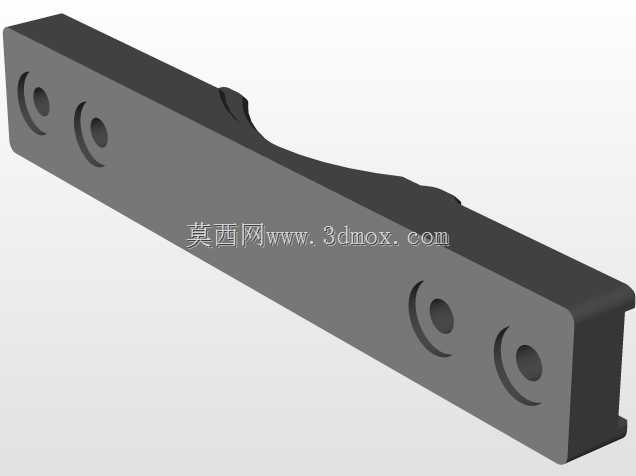

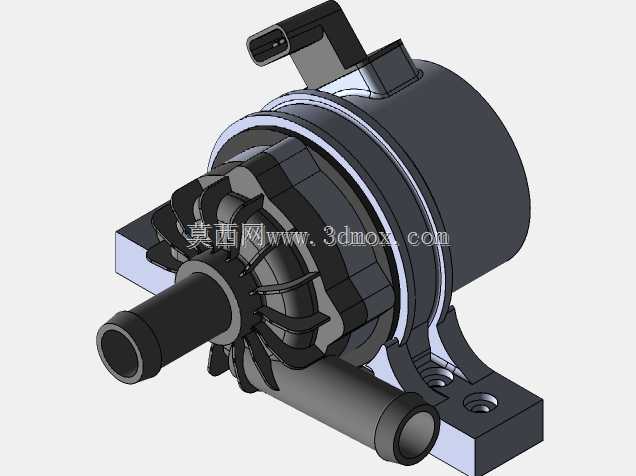

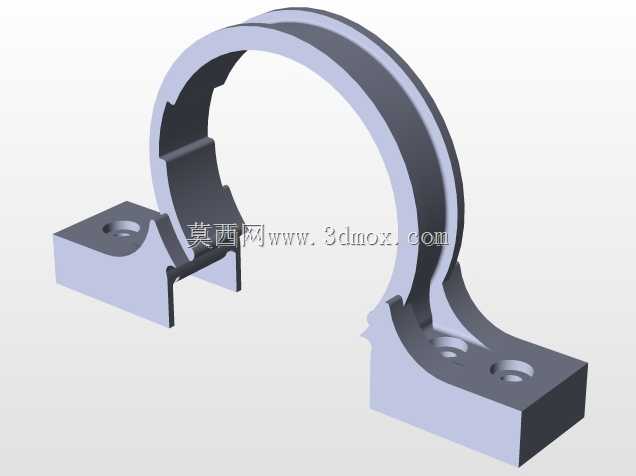

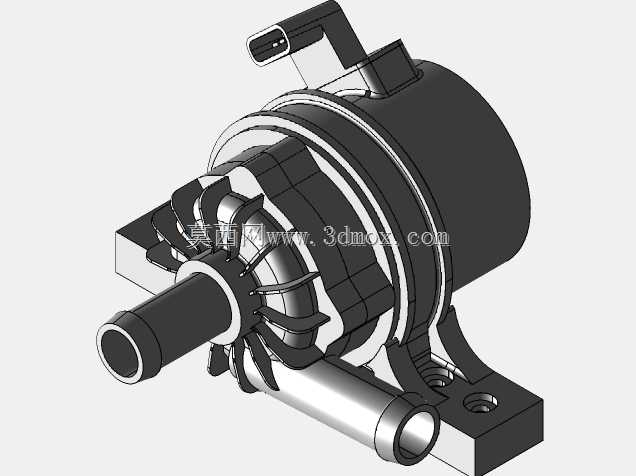

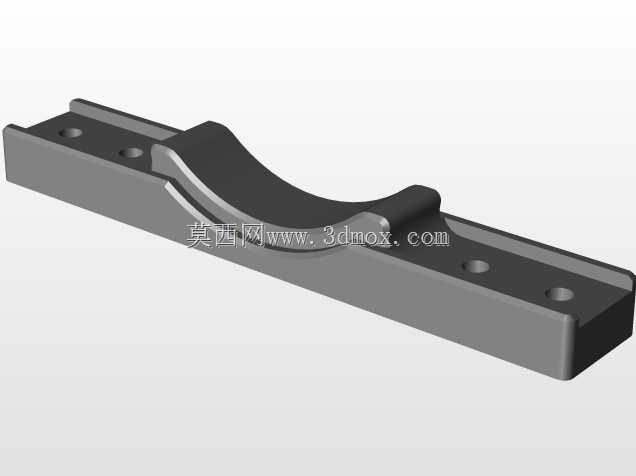

设计层面，这款结构把泵体驱动腔、叶轮腔、安装支架做了一体化集成设计，没有采用额外的转接安装板，支架直接从泵体下端的铸铝壳体延伸而出，两个安装孔位的孔距做了公差收敛设计，安装孔内嵌不锈钢衬套，避免反复拆装或者长期振动下出现铝合金螺纹滑牙的问题，衬套与支架本体采用过盈压装配合，压装后做了拉脱力验证，可承受500N以上的轴向拉拔力不脱落。叶轮采用离心式闭式结构，叶片做了后倾角度优化，在额定转速下的气蚀余量控制在1.2m以内，可适应冷却回路中少量气体残留的工况，不会出现明显的流量衰减或者异响问题。泵体的流道做了顺滑过渡处理，从进水口到叶轮腔的流道没有直角突变，可降低流体沿程阻力，在额定流量下的流阻比同规格直筒流道水泵低12%左右，能有效降低驱动电机的负载，减少工作时的电能消耗。

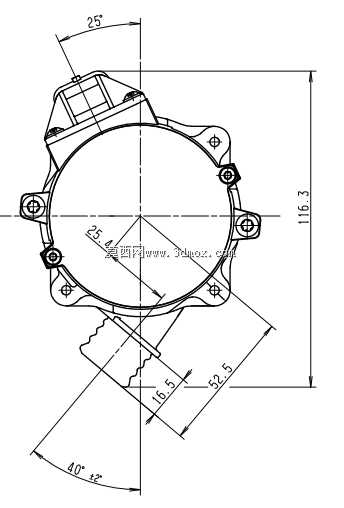

安装边界上，这款水泵的整体最大外轮廓尺寸控制在长132mm、宽98mm、高115mm范围内，支架安装面到泵体轴线的高度差为42mm，安装时不需要预留太大的周边空间，进出水口的朝向呈90度垂直布局，可适配不同走向的管路布置，不需要额外增加弯头转接，减少管路接头数量也就降低了潜在的渗漏点。泵体外壳采用增强PA66加30%玻纤的材质注塑成型，耐冷却液腐蚀、耐高低温交变，可在-40℃到125℃的环境温度下长期稳定工作，驱动部分的电路板做了灌封处理，灌封胶采用导热环氧树脂，既可以把电路板工作产生的热量传导到泵体外壳散出，也能避免冷却液、水汽侵入电路板造成短路故障。

在结构建模的过程中，需要重点关注几个配合公差：叶轮与泵腔内壁的间隙控制在0.3mm到0.5mm之间，间隙过大会造成容积效率下降，流量达不到设计值，间隙过小则会在温度升高、部件热膨胀后出现叶轮擦碰泵腔的问题，引发工作异响甚至卡滞。支架安装孔的位置度公差控制在0.2mm以内，保证整车装配时可以顺利对位安装，不需要强行掰动泵体对位，避免长期安装应力导致的壳体开裂。接插件的安装位置要保证与周边线束、部件预留至少10mm的装配空间，方便线束插头的插拔操作，也避免车辆行驶过程中振动导致接插件与周边部件磕碰损坏。另外，泵体上的减重凹槽设计不是随意布置的，都是在壳体应力仿真验证后，在低应力区域去除材料，既可以降低整体重量，也不会影响壳体的结构强度，在10g加速度的随机振动工况下，壳体的最大应力远低于材料的屈服强度，不会出现断裂失效的问题。

实际选型匹配时，这款水泵的额定流量在12V供电下可达50L/min，扬程8m，可满足排量2.0T以下涡轮增压发动机的中冷器冷却、或者30kWh以下动力电池包的温控循环流量需求，不需要选用更大规格的水泵造成成本浪费，也不会因为规格偏小导致散热能力不足。它的支架设计还预留了一个接地螺柱安装位，可直接连接整车搭铁线，不需要额外在周边部件上找搭铁点，简化整车线束的布置流程。
