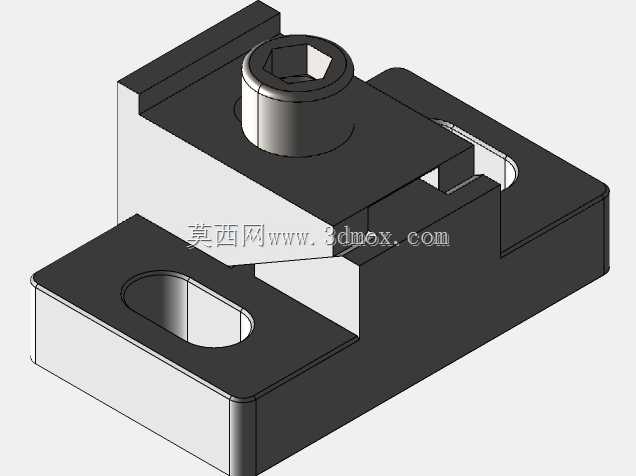

楔钳式机床夹紧定位工装结构

　　在数控加工车间的日常装夹作业里，这类楔钳式夹紧结构是小尺寸工件快速定位锁紧的常用部件，常配套在小型数控铣床、加工中心的工作台T型槽上使用，也可集成在组合工装的基板上，完成板类、小型块类零件的侧向压紧与定位，相比传统的平口钳，它的占用空间更小，可根据工件排布灵活布置多个夹紧点，不会出现钳身干涉刀具走刀路径的问题，尤其适合多工位密集装夹的批量加工场景，能有效提升工作台的有效使用面积。从结构设计逻辑来看，该部件采用楔块增力的原理，中间的内六角锁紧螺栓向下旋紧时，会带动上楔块沿斜面相对下基座滑动，利用斜面的力放大效应，在前端产生足够的压紧力，同时实现自锁，避免加工过程中因切削振动导致夹紧力松脱。基座上设计的长圆形安装孔，

　　是为了适配工作台T型槽的螺栓间距调整需求，安装时可沿长孔方向调整整个夹紧单元的位置，匹配不同尺寸工件的装夹边界，安装孔的沉台设计可以让T型螺栓的头部完全沉入基座内部，不会高出基座平面，避免放置工件时出现干涉，也能保证基座与工作台面完全贴合，保证装夹的刚性。整个结构的外形没有多余的突出轮廓，所有边角都做了小倒角处理，一方面是避免热处理和加工过程中出现应力集中导致部件开裂，另一方面也能防止操作人员安装调整时被锐边划伤。上楔块的压紧端面做了平面处理，保证和工件被压紧面的接触面积足够，不会因为点接触压伤工件表面，也能避免压紧时工件出现翘起移位。在实际选型使用时，需要注意该夹紧单元的总高度不能高于工件的压紧面位置，

　　否则会在刀具下行加工时出现撞刀风险，基座的底面平面度要求控制在0.02mm以内，保证安装后和工作台面的贴合度，避免锁紧时基座出现翘曲，影响夹紧的稳定性。楔块配合的斜面角度选择了自锁角度，即使锁紧螺栓出现轻微的预紧力衰减，楔面之间的摩擦力也能维持足够的夹紧力，应对钢件、铝合金件的常规铣削、钻削加工的切削载荷完全足够。这类夹紧结构相比液压、气动夹紧元件，不需要外接动力源，纯机械结构的可靠性更高，维护成本极低，只需要定期在楔面涂抹少量润滑脂，避免切削液和铁屑进入配合面导致卡滞即可，非常适合单件小批量加工时的灵活装夹需求，也可以多个组合使用，完成异形工件的多点夹紧定位，在工装设计时可以直接将该结构嵌入到专用工装的基板上，

　　不需要额外设计复杂的夹紧机构，能大幅缩短工装的设计和制造周期。结构的壁厚设计经过受力校核，在达到额定夹紧力时，基座和楔块的变形量控制在0.01mm以内，不会因为夹紧变形影响工件的定位精度，中间的锁紧螺栓采用标准内六角圆柱头螺钉，配件通用性强，出现磨损时可以直接更换标准件，不需要单独定制配件，降低了后期的使用维护成本。
