立式数控加工中心外防护整机结构

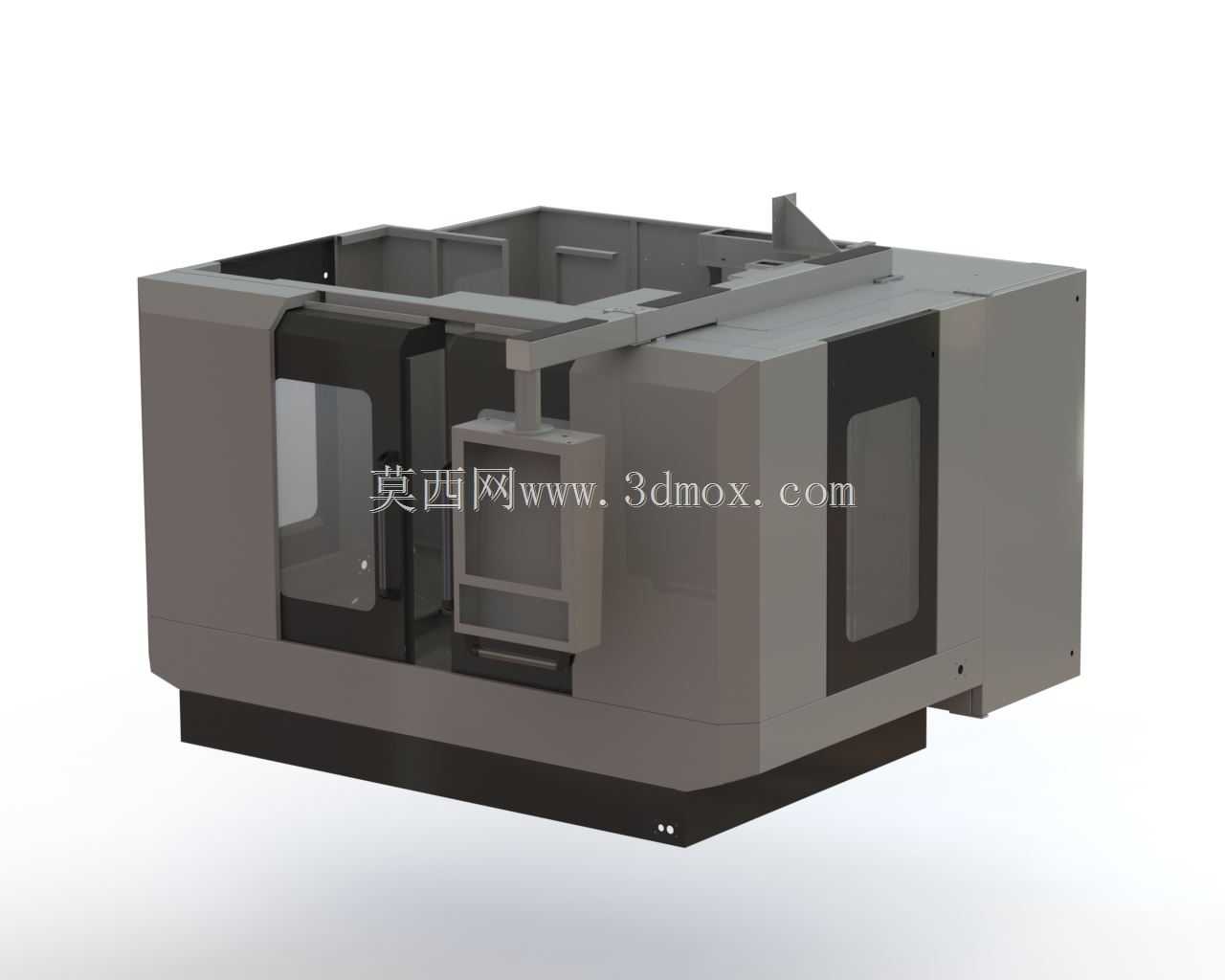

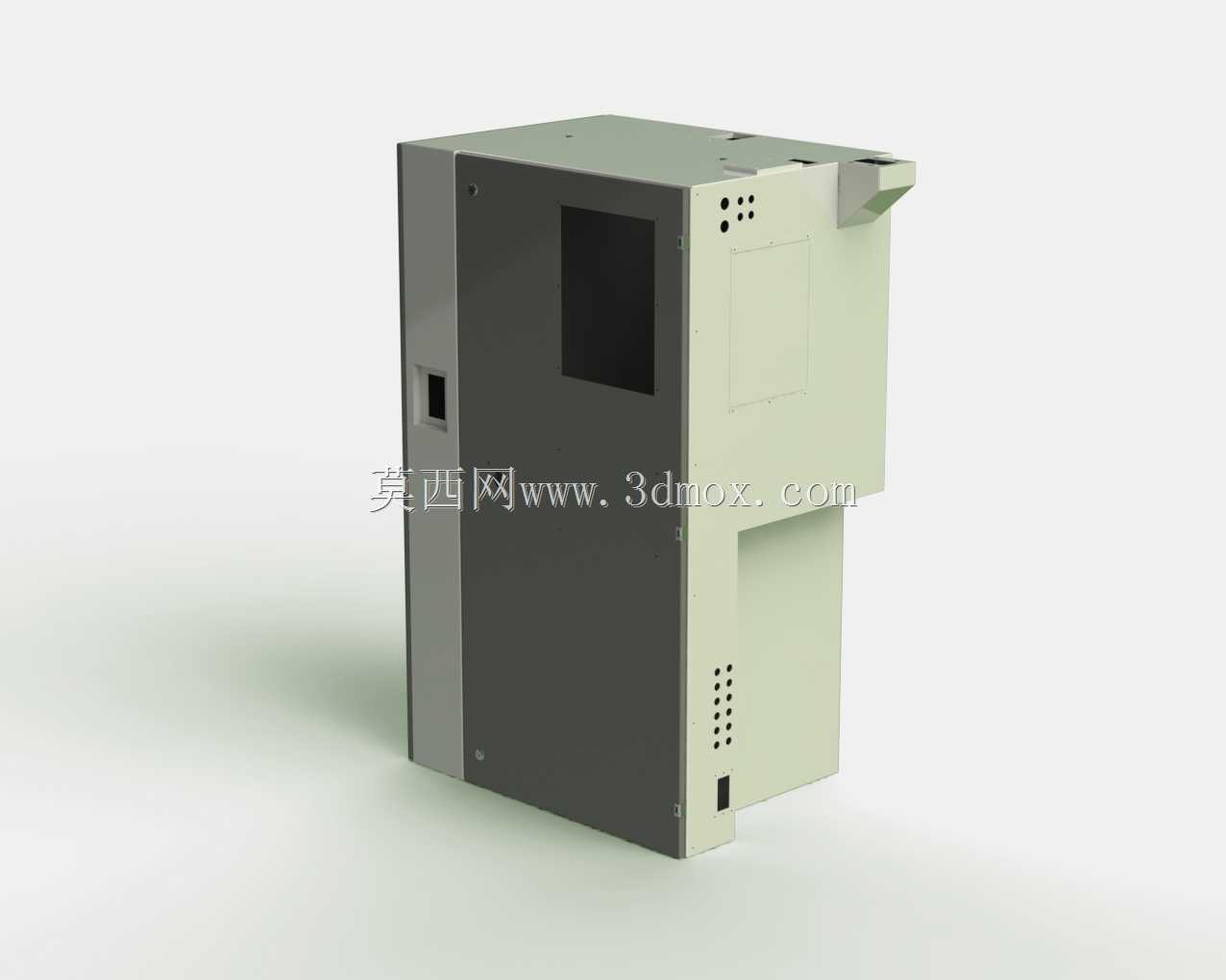

这套结构对应的是中小型立式加工中心的整机外防护与操作组件，在离散制造的机加工车间场景里，这类结构是设备和车间环境、操作人员之间的核心交互界面，绝非简单的金属罩壳。从实际产线布局的角度看，这类设备通常排布在机加工区的成组单元里，左右两侧预留的检修开门位置，刚好匹配车间内设备间距1.2米到1.5米的常规排布要求，不需要额外预留超大的开门空间，就能满足日常维护时检修人员进入设备内部调整丝杠、检查润滑管路、更换主轴皮带的操作需求。正面的双开门观察窗采用内嵌式安装结构，窗体和钣金门框之间预留了密封胶条的安装槽，加工过程中切削液飞溅、铝屑钢屑崩溅的时候，能完全阻挡杂物飞出加工区域，同时透明视窗的高度刚好对应操作人员站立时的视线高度，不需要刻意俯身或者踮脚，就能清晰观察到工作台面上刀具切削工件的全过程，避免因为视线遮挡导致的撞刀、过切问题。

侧面悬挂的悬吊式操作站是这套结构里人机交互的核心部件，操作站的悬臂连接位置做了可旋转的铰接结构设计，操作人员既可以把操作站转到设备正面，在工件装夹完成后就近输入程序、启动加工循环，也可以在设备调试的时候把操作站转到侧门位置，一边观察主轴换刀动作、工作台移动状态，一边微调进给倍率和主轴转速，不用在操作位和调试位之间反复跑动。操作站本身的壳体做了内凹的按键安装位，面板上预留了显示屏、手轮、急停按钮、模式选择旋钮的标准安装孔位，所有孔位的尺寸都匹配行业通用的操作面板组件，不需要二次开孔加工就能直接装配市面上主流的数控系统操作组件，大幅缩短钣金件的装配适配周期。

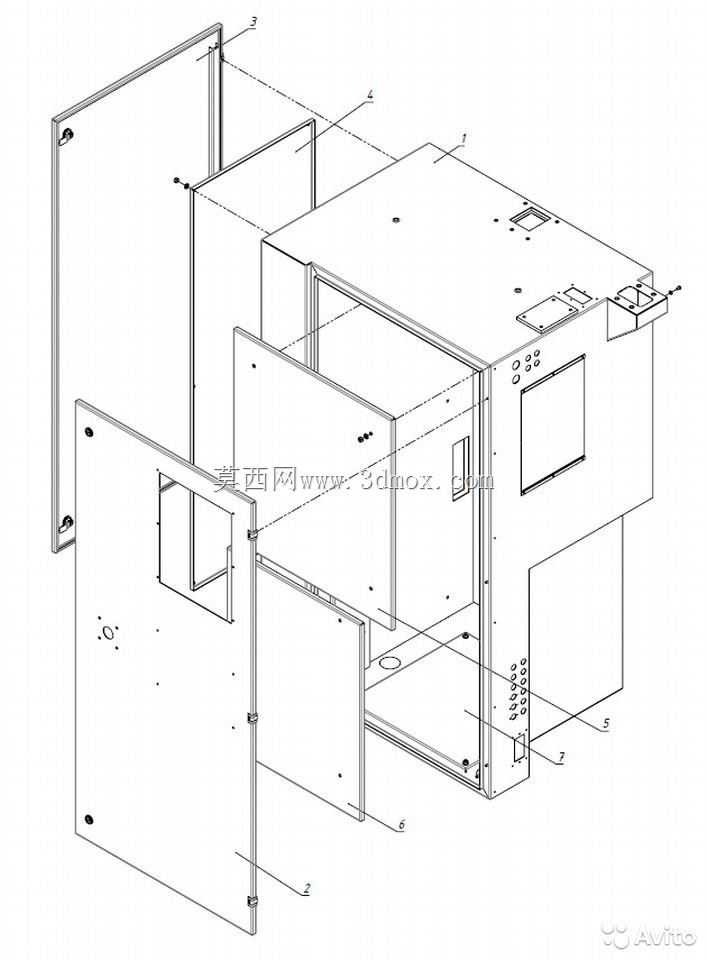

从设计思路上看，这套外防护结构采用分块拼装的模块化设计逻辑，整个壳体拆分为底座围板、左右侧罩、正面门组、顶部护罩、后罩板几个独立模块，每个模块之间采用螺栓连接的拼接结构，运输过程中可以分件打包，避免整体焊接结构运输时因为磕碰导致钣金变形，到了用户现场也不需要大型吊装设备，两名装配工人就能逐块拼接完成整机防护的安装。底座围板的下边缘做了向内翻边的结构，刚好和机床床身的底座边缘贴合，翻边上预留的调节螺栓孔，可以根据车间地面的平整度微调防护的安装高度，避免因为地面不平导致防护和床身之间出现缝隙，让切削液从缝隙漏到车间地面造成地面湿滑的安全隐患。顶部护板上预留的排屑机出风口、切削液管路过孔位置，都做了翻边加强处理，既可以避免管路穿过的时候被钣金锐边割破，也能增加顶部钣金的结构强度，不会因为日常维护时人员踩踏顶部就出现凹陷变形。

安装边界方面，这套防护结构的整体外轮廓尺寸适配行程1100mm级别的立式加工中心，左右宽度控制在2.8米以内，前后深度控制在2.4米以内，整体高度不超过2.6米，刚好匹配一般工业厂房3米的层高以及行车的吊钩最低限位高度，不会出现设备进场的时候因为防护高度过高无法通过车间大门、或者安装后和行车吊具发生干涉的问题。正面操作站的悬吊臂伸出长度做了限位设计，最大旋转角度下操作站也不会超出设备左右侧的外轮廓，避免车间里转运工件的叉车经过时刮碰操作站造成组件损坏。钣金的折弯圆角全部做了R3以上的圆弧过渡，没有裸露的锐边和尖角，操作人员在设备周围走动、装夹工件的时候，不会被钣金边缘划伤，符合机械安全的相关设计要求。内部预留的电气走线槽位置，沿着钣金内侧的加强筋排布，强弱电走线的通道做了物理分隔，避免伺服电机的动力线干扰数控系统的信号传输，从结构层面减少设备运行时出现信号异常、丢步的概率。
