立式气动送料切丝加工设备结构设计

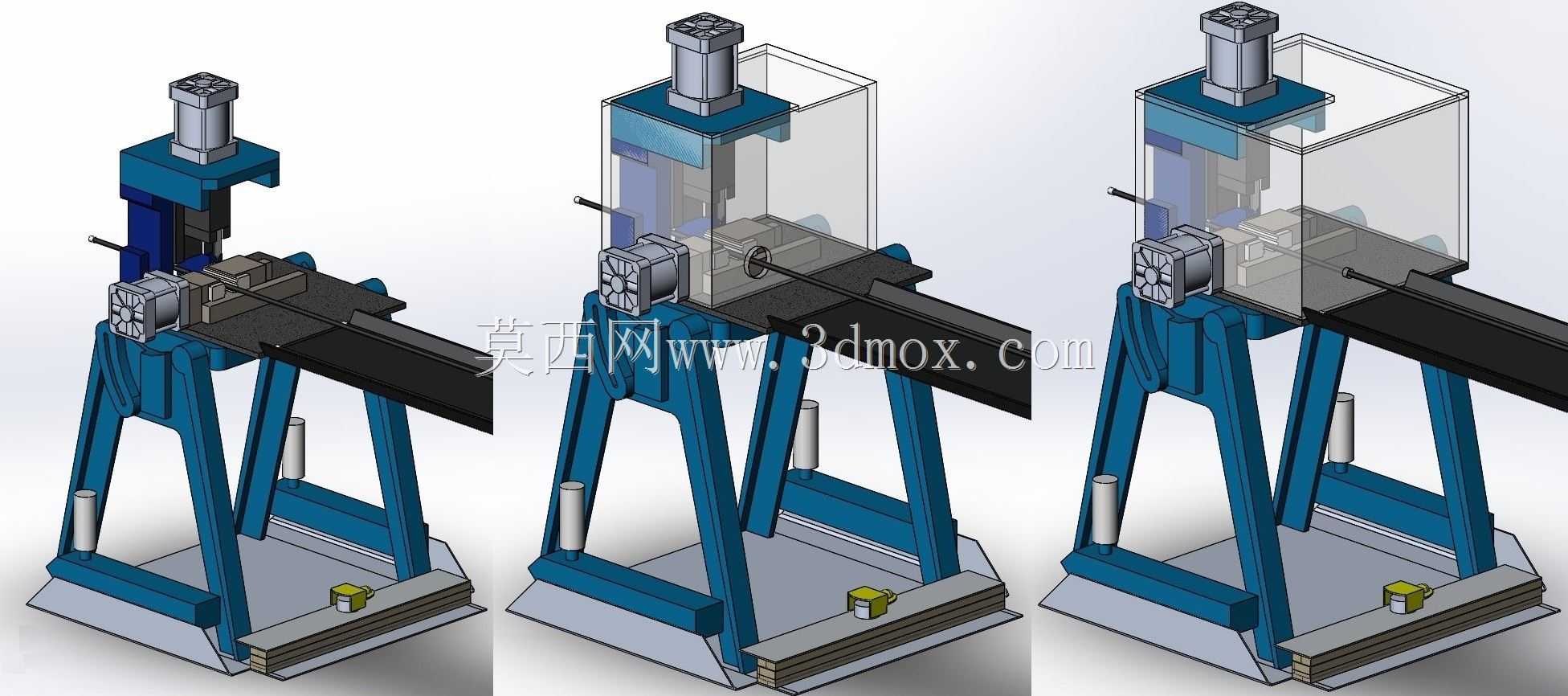

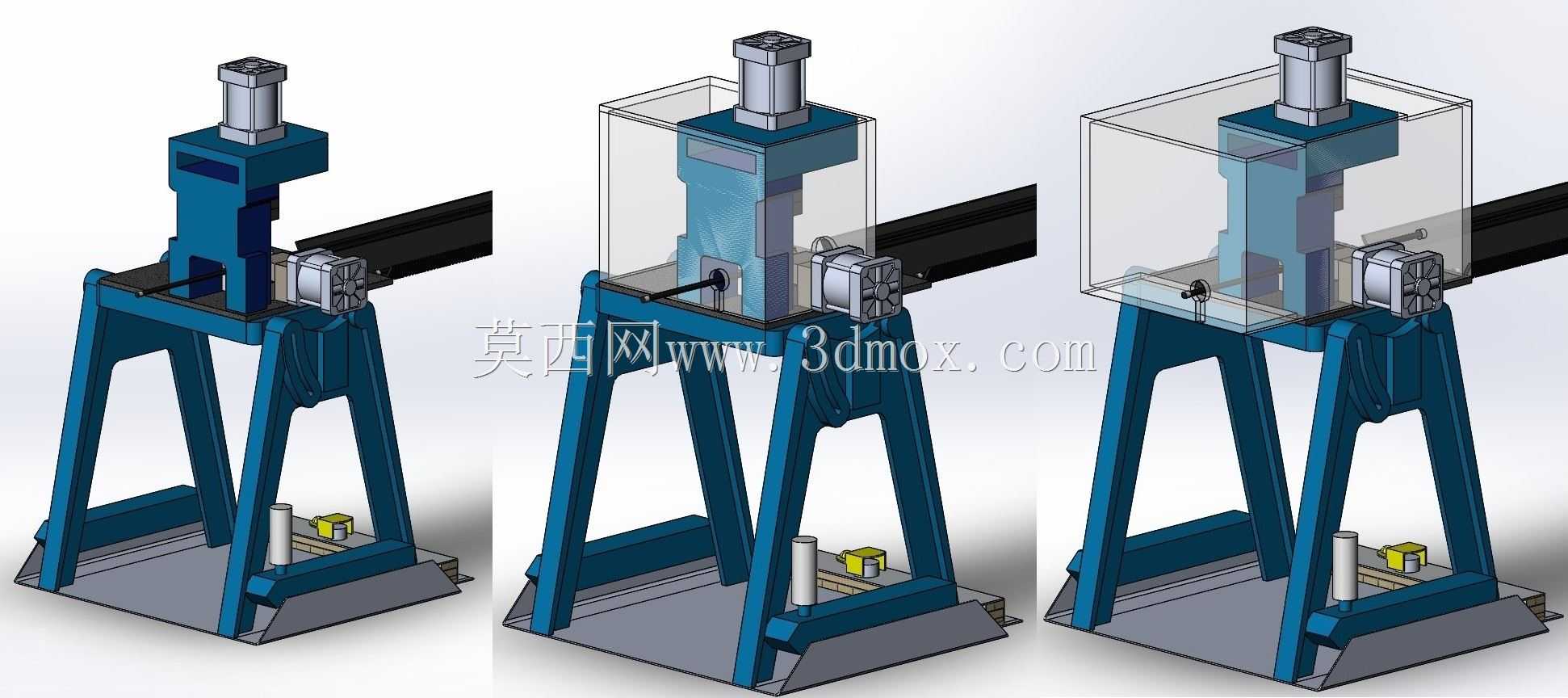

这款立式结构的切丝加工设备，主要面向金属细材、柔性线材的定长裁切作业场景，在五金制品加工、线束预处理、金属丝材深加工车间里，这类设备承担着原料定长切断的核心工序，替代传统人工持剪、手动定位的低效作业模式，能适配单股钢丝、合金细丝、多股绞合线材等多种待加工物料的裁切需求，尤其适合对切口平整度、长度一致性有要求的批量加工场景。从结构布局来看，设备采用三角支撑式立式机架作为承载主体，底部设置带调平垫铁的安装底座，机架支腿采用型材焊接后时效处理的工艺路线，避免长期承载冲压载荷出现结构变形，支腿之间预留了充足的电气元件安装空间，可容纳气动控制回路的阀组、气源处理三联件以及送料机构的驱动组件，整体安装占地宽度控制在800mm区间，纵深方向含送料拖板伸出最大长度为1200mm，设备总高度控制在1600mm，适配常规车间厂房的设备布局高度要求，无需额外开挖地基，通过底部膨胀螺栓即可完成地面固定，安装边界预留左右各200mm的操作维护空间即可满足日常换料、检修需求。设备的核心功能模块分为送料定位单元与裁切执行单元两部分，送料单元采用水平拖板直线输送结构，拖板上设置可快速更换的物料夹持槽，可根据待加工丝材的直径更换对应规格的定位槽，避免送料过程中物料偏移导致的裁切长度误差，拖板的驱动端搭配伺服进给组件，可通过参数设定调整单次送料长度，适配不同定长需求的切丝作业；裁切执行单元布置在送料方向的终端，采用立式气缸作为裁切动力输出源，气缸活塞杆端部连接定制裁切刀座，刀座两侧设置直线导向轴，保证裁切动作的垂直精度，避免刀刃偏斜导致的切口毛刺、连丝问题，刀座外围设置透明亚克力防护围挡，既可以观察裁切作业状态，也能防止裁切过程中碎屑飞溅伤人，符合车间作业的安全防护要求。设计过程中优先考虑了设备的运行稳定性与维护便捷性，裁切工位的刀座采用快拆式锁紧结构，更换不同刃口角度的刀具仅需松开两侧锁紧螺钉即可完成操作，无需拆解周边防护结构；气动回路的所有接头均布置在机架外侧的走线槽内，日常排查气源泄漏、更换气管时无需拆解机架护板；送料拖板的导轨采用自润滑式直线导轨，日常维护仅需定期清理导轨表面的金属碎屑即可，无需频繁加注润滑脂。从受力角度分析，三角支撑的机架结构可将裁切时的垂直冲击载荷均匀分散到三个支腿的安装点，相比单立柱悬臂结构，抗偏载能力提升40%以上，即使裁切大直径高硬度钢丝时，机架的形变量也能控制在0.02mm以内，保证裁切精度的长期稳定性。设备的操作工位设置在送料拖板的侧方，操作人员仅需完成料卷上料、参数设定即可启动自动循环作业，单次裁切循环的节拍可控制在2秒以内，相比人工裁切效率提升6倍以上，同时能避免人工操作时的裁切长度误差、工伤风险等问题。在安全设计层面，除了裁切工位的透明防护围挡，设备还在送料拖板的极限行程位置设置硬限位挡块与电气限位开关双重保护，避免送料超程导致的机构碰撞，气源入口处设置压力继电器，当气源压力低于设定值时设备自动停机并触发提示，避免气压不足导致的裁切不到位、刀具卡滞等问题。
