木工加筋推台裁板锯结构设计

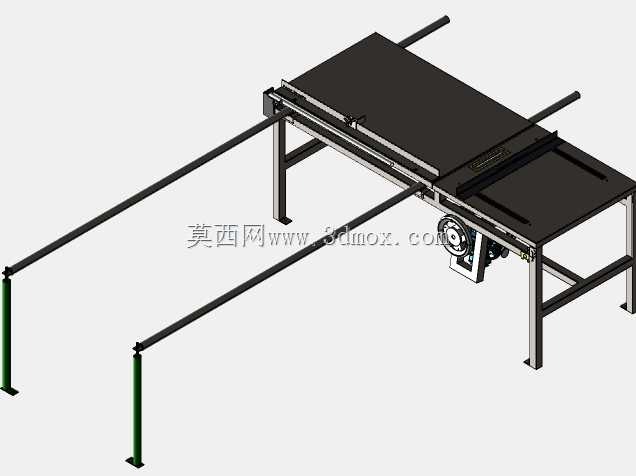

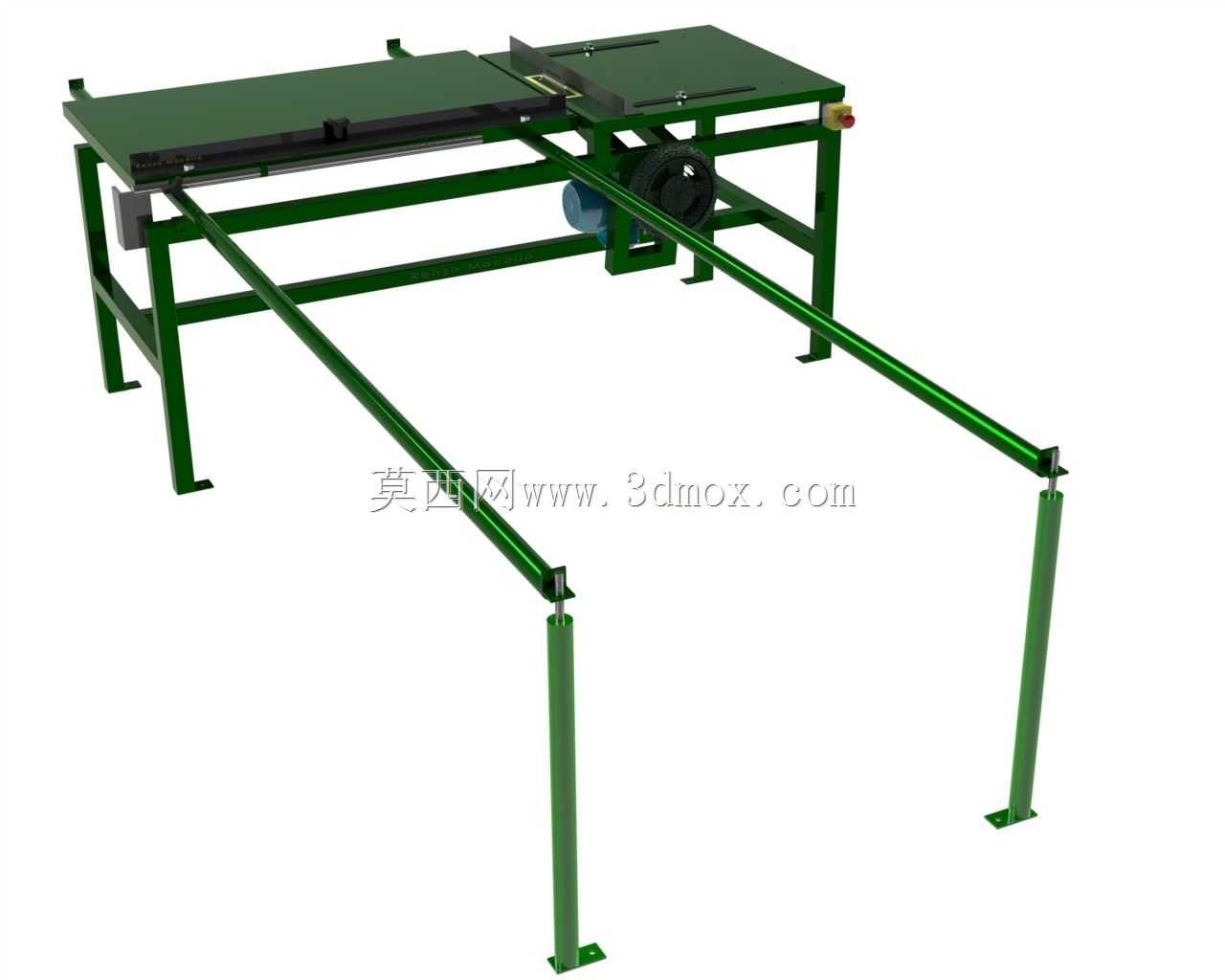

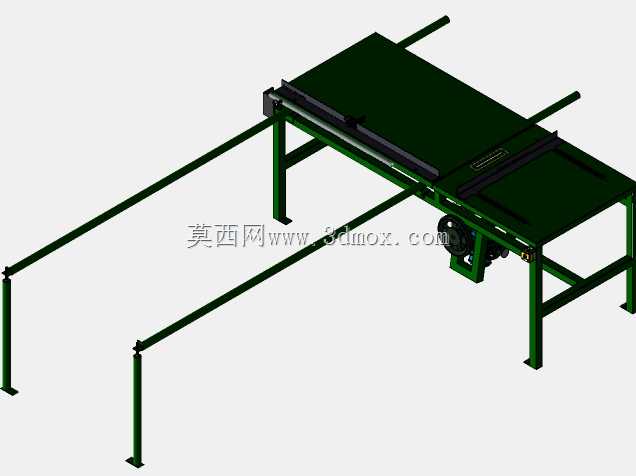

　　这款推台裁板锯主要面向小型家具加工厂、家装施工队、木工作坊的实木、人造板材开料作业场景，区别于大型精密裁板锯的占地大、投入高的特性，该设备在结构设计上做了针对性的轻量化加筋强化，兼顾移动便利性与锯切作业的稳定性，能够满足常规板材定尺裁切、木方断料、角度开料的日常加工需求。从实际作业逻辑出发，设备的工作台面采用加厚钢板焊接框架做底部支撑，台面平整度控制在0.2mm/m以内，避免板材推送过程中出现卡顿、裁切端面倾斜的问题；延伸式滑动推台采用双光轴导轨做导向支撑，推台滑动行程覆盖常规1220*2440mm标准板材的推送长度，作业时操作人员只需将待加工板材靠紧推台定位挡板，匀速推送即可完成整板裁切开料，无需反复挪动板材调整位置，

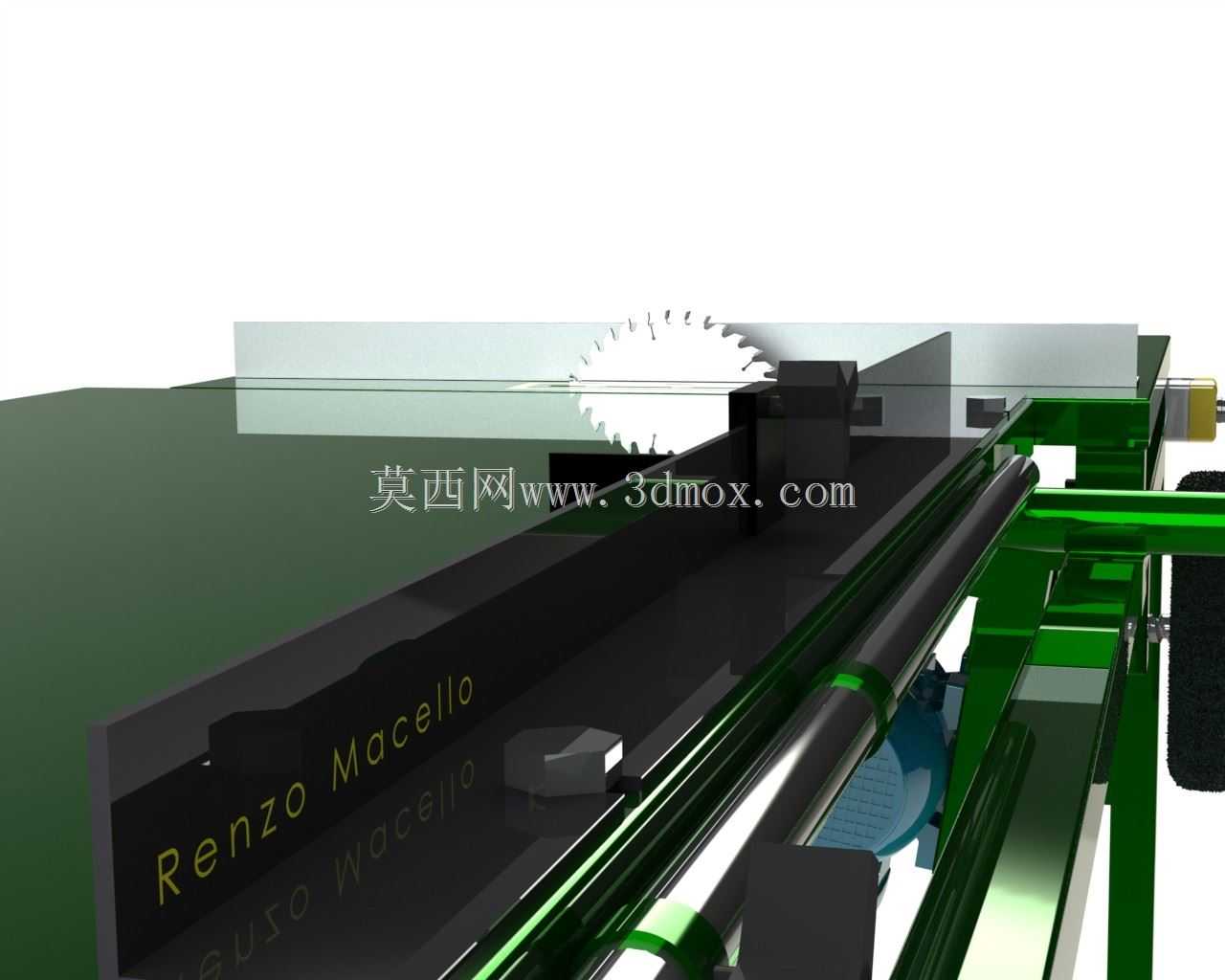

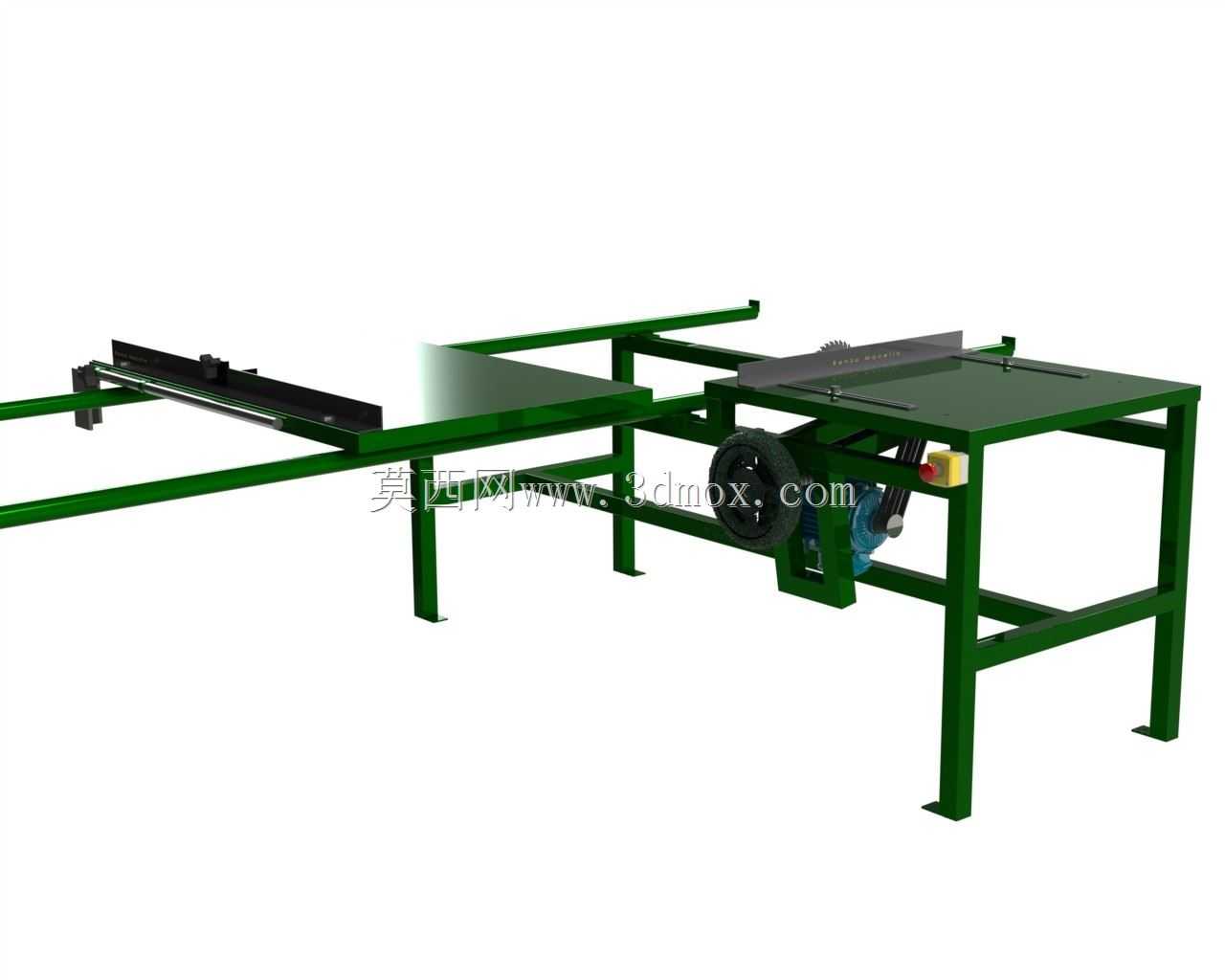

　　大幅降低大尺寸板材加工的劳动强度。设备的锯切单元采用圆盘锯片外露式布局，锯片高度可通过侧边调节手轮做升降调整，适配不同厚度板材的锯切需求，最大锯切厚度可达85mm，能够覆盖实木板、颗粒板、密度板、多层板等绝大多数常用木工板材的加工厚度范围；锯切动力单元安装在工作台面下方的机架内部，通过皮带传动将动力传递至锯片主轴，传动结构做了密封防护设计，避免锯切产生的木屑进入传动部件造成磨损，同时机架底部预留了木屑收集的开口，可配套工业吸尘设备对接，减少作业现场的木屑扬尘。在结构强度设计上，设备的机架整体采用矩形钢管焊接成型，所有受力横梁位置都做了加筋焊接处理，避免长时间锯切作业产生的振动导致机架焊缝开裂、台面变形的问题；

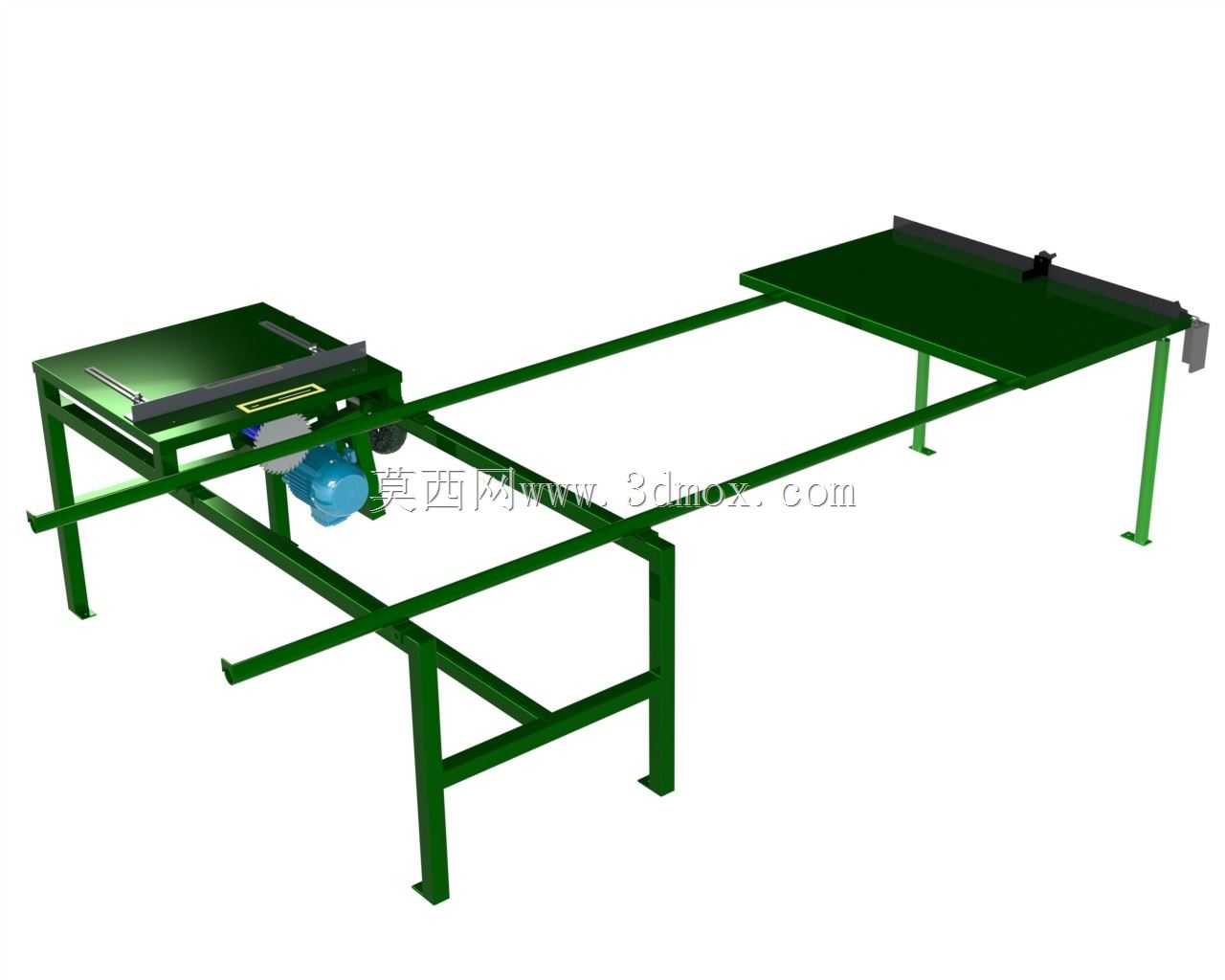

　　延伸导轨的支撑腿采用可调节高度的地脚结构，安装时可根据作业地面的平整度调整支撑高度，保证导轨全程处于水平状态，避免推台滑动过程中出现卡顿、窜动的问题，保障锯切尺寸的精度。从安装边界来看，设备整体展开后长度约3200mm，宽度约1200mm，工作台面高度为850mm，符合人工站立作业的 ergonomic 高度要求，安装时只需预留左右各500mm的操作空间、后方预留300mm的维护空间即可完成布设，无需做专门的设备基础固定，小型作坊甚至可以根据加工场地的变化随时挪动设备位置，适配流动加工、临时场地作业的需求。设备的定位挡板采用带刻度的铝合金型材制作，可根据加工尺寸需求快速调整定位位置，挡板上设置了快速锁紧结构，

　　调整到位后扳动锁紧手柄即可固定挡板位置，无需借助额外工具，能够大幅缩短换尺调整的辅助时间；推台表面做了防滑磨砂处理，板材放置在推台上不会因为推送过程中的振动出现移位，推台边缘设置了靠尺校准基准，首次安装调试时可通过调整靠尺的平行度，保证锯切端面与板材侧边的垂直度误差控制在0.1mm/100mm以内，满足家具加工的拼接精度要求。在安全设计层面，锯片外侧设置了可翻转的防护罩，锯切作业时防护罩会随着板材的推送自动抬起，未作业时防护罩覆盖锯片外露部分，避免操作人员误触高速运转的锯片造成工伤；设备的电机控制开关设置在工作台侧边的易操作位置，带有紧急停止功能，出现异常情况时可快速切断设备动力，保障作业安全。区别于市面上简易木工台锯的结构单薄、锯切精度差、振动大的问题，这款设备在设计时重点强化了滑动导轨的支撑刚度与机架的抗振性能，即使长时间连续作业，也不会因为机架振动导致锯切面出现波浪纹、尺寸超差的问题，同时整体结构做了模块化拆分设计，运输时可将延伸导轨、支撑腿拆解分装，降低运输体积与物流成本，现场组装时只需按照装配顺序拧紧紧固螺栓即可完成调试，无需专业安装人员上门调试，降低了中小加工作坊的设备投入与使用门槛。
