楔钳式数控加工工件夹持固定结构

在数控铣削、加工中心批量精密加工场景里，工件夹持的稳定性直接决定加工精度与工序良率，这套楔钳式夹持结构正是针对小尺寸异形工件的快速装夹需求设计，适配多工位工装板的排布安装，可在单工序内完成多件工件的同步锁紧，大幅减少装夹辅助工时。从实际应用场景看，这类夹持件常布置在数控机床的T型槽工作台上，配合标准T型螺栓完成底座固定，单组夹持单元可独立完成对应工位的工件锁紧，相邻单元之间不会产生操作干涉，适合小型精密零件的成组加工，比如小尺寸轴套、异形金属块、小型注塑件的二次机加工工序，都能通过这类楔钳结构完成可靠装夹。

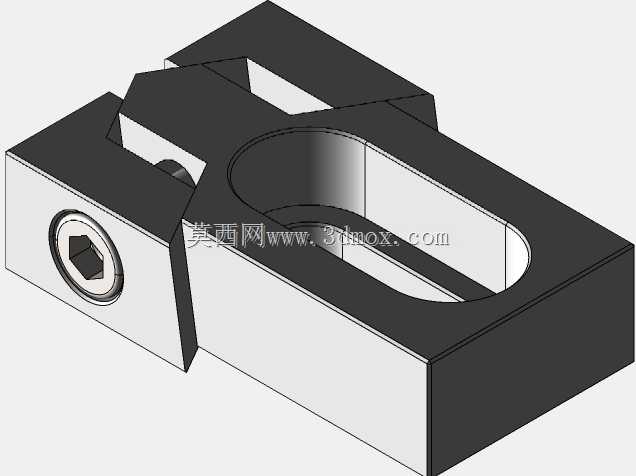

从功能特性上看，这套结构依靠楔面的自锁特性实现锁紧，侧面的内六角锁紧螺钉作为施力部件，转动螺钉时带动楔块沿斜向滑移，通过楔面的增力效应将螺钉的输入扭矩转化为对工件的大夹紧力，即便在铣削加工的断续切削冲击力作用下，也不会出现夹持松动的问题，自锁特性可以避免加工过程中因振动导致的夹紧力衰减，不需要在加工中途反复停机补紧。夹持端的开口结构适配对应尺寸的工件轮廓，图中对应适配18规格的霍夫曼子弹型工件，夹持接触面做了贴合工件外形的型面处理，夹紧时不会对工件表面造成压伤，同时能保证工件的定位精度，重复装夹的位置偏差可控制在0.02mm以内，满足精密加工的定位要求。

设计思路上，整体采用分体式组合结构，主体底座采用长槽型安装孔设计，安装时可沿槽方向调整夹持单元的固定位置，适配不同排布密度的工装需求，不需要在工作台额外加工定制安装孔，兼容现有标准机床工作台的安装尺寸。楔块与底座之间采用精密研磨的滑动配合面，配合间隙控制在0.01mm以内，保证楔块滑移过程顺畅无卡滞，同时避免间隙带来的夹持位置偏移。锁紧螺钉采用标准内六角圆柱头螺钉，属于通用标准件，后期维护更换时不需要定制配件，可直接采购同规格标准件替换，降低运维成本。主体结构的材质选用常用的45号钢，整体做调质处理提升刚性，楔块与工件接触的表面做淬火加硬处理，硬度达到HRC45-50，避免长期使用出现接触面磨损导致夹持精度下降。

从安装边界与外形尺寸来看，整体底座为矩形块结构，长度方向的长槽安装孔可适配M6-M8规格的T型螺栓，安装时底座底面与工作台面完全贴合，保证安装基准的平面度，整体高度控制在较低范围，不会在加工时与刀具路径产生干涉，尤其适配短刀具的高速铣削加工，减少刀具悬伸长度提升加工刚性。夹持开口的深度与宽度匹配对应工件的夹持段尺寸，锁紧行程预留足够的调整量，可兼容一定尺寸公差范围内的工件装夹，不需要针对同批次工件的尺寸公差做单独调整。侧面的锁紧螺钉操作位置预留了足够的内六角扳手操作空间，操作人员在工装板外侧即可完成锁紧与松卸操作，不需要探身到机床工作台内部，操作便利性更强。

在实际产线应用中，这类楔钳式夹持结构相比传统的平口钳，占用工作台面积更小，可在同一工作台面上布置更多的装夹工位，提升单批次加工的工件数量，而且结构本身没有突出的操作手柄等部件，加工过程中的切屑不会堆积在结构缝隙里，清理时只需要用压缩空气吹扫即可，日常维护十分简便。楔面的锁紧角度经过反复验算，选择了具备可靠自锁性能的斜角，既保证足够的夹紧力放大倍数，又能在松卸时只需反向转动螺钉即可轻松松开楔块，不会出现锁紧后楔块卡死无法拆卸的问题。
