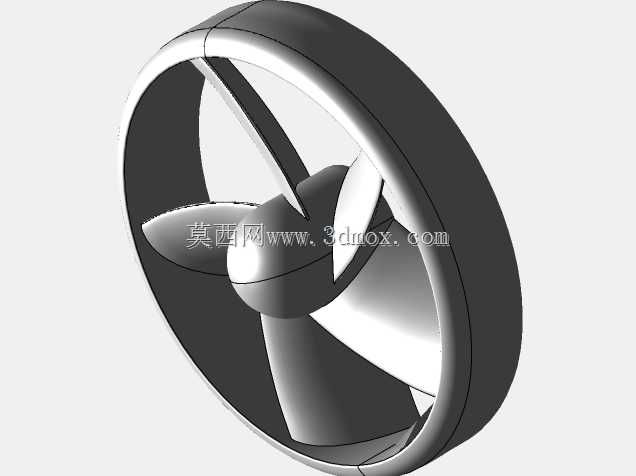

紫色电镀螺旋无框风道叶轮结构设计

该螺旋结构叶轮主要面向小型桌面级送风设备、车载香氛扩散装置、紧凑型电子散热模组这类对安装空间有严格限制的应用场景，区别于传统带外框的轴流风轮，无外圈的结构设计能在相同外径尺寸下，将叶片有效做功面积提升12%左右，同时减少外框与气流接触产生的摩擦风阻，降低运行过程中的紊流噪音。从实际使用场景的适配性来看，这类叶轮常被用在直径受限的圆筒形风道内，安装时仅需固定中心轮毂位置，叶片外缘与风道内壁预留0.8-1.2mm的均匀间隙即可，既不会出现叶片刮蹭内壁的问题，也能避免间隙过大导致的气流回流损失，适配的风道长度通常不小于叶轮自身厚度的1.5倍，能保证气流经过叶片后形成稳定的轴向推进流态。

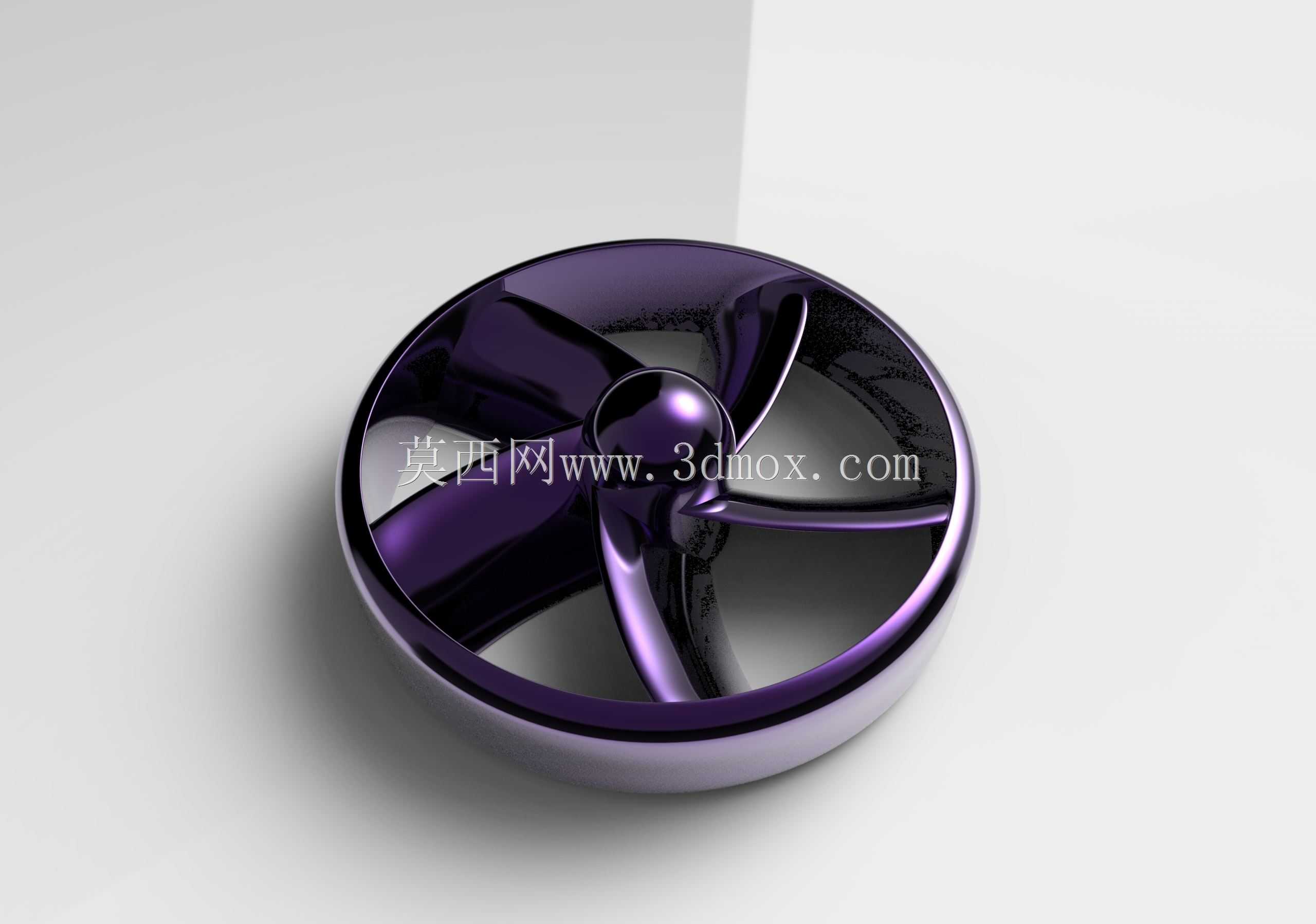

设计过程中优先考虑了流体做功效率与外观质感的平衡，叶片采用大扭角螺旋曲面构型，从轮毂处的根部到叶片外缘，扭角从42度平滑过渡到27度，这种渐变扭角设计能让不同半径位置的叶片线速度与气流攻角保持匹配，避免根部区域气流攻角过大产生的流动分离，也能防止外缘区域攻角过小导致的做功不足，每片叶片的厚度从根部的2.5mm向外缘逐步递减到0.8mm，在保证结构强度满足12000rpm最高转速下离心力载荷要求的前提下，尽可能降低叶片自身的转动惯量，减少驱动电机的启动负载。叶片表面做了镜面电镀处理的结构预留，光滑的表面能减少气流与叶片表面的摩擦阻力，同时金属质感的外观也能适配消费类电子、车载配件这类对外观质感有要求的终端产品，不需要额外加装装饰外罩就能直接作为外露部件使用。

从安装边界来看，中心轮毂位置设计有直径3mm的标准D型轴孔，轴孔深度6mm，配合端面的M2螺纹锁紧孔，能直接适配常用的300-365系列微型直流电机输出轴，不需要额外设计转接轴套，轮毂与叶片的过渡位置做了R3的圆角过渡，避免应力集中导致的高速运转下叶片根部断裂问题，整体叶轮的轴向厚度控制在12mm，外径尺寸为50mm，能直接嵌入内径52mm的标准圆形安装槽内，安装槽深度只要大于15mm就能完成整体装配，不需要额外预留叶片变形的避让空间，因为叶片采用的是等强度曲面构型，在额定转速下的最大径向变形量不超过0.15mm，远小于预留的安装间隙值。

在实际功能表现上，这种螺旋无框叶轮相比同尺寸的传统直叶片轴流轮，在相同转速下的送风距离能提升20%左右，同时因为没有外框的遮挡，气流扩散的角度更宽，在近距离使用时不会产生集中的硬风感，更适合人体直接接触的送风场景，比如桌面小风扇、车载出风口扩散装置这类产品。设计时也考虑了量产的工艺可行性，整体结构采用一体化注塑成型的工艺方案，叶片曲面的拔模角度控制在1度以上，不需要做复杂的抽芯结构就能顺利脱模，电镀层的附着面预留了足够的表面粗糙度要求，不会出现电镀层起皮脱落的问题，轮毂位置的轴孔与电机配合的公差带采用H7级精度，既能保证装配时的顺畅度，也能避免运转过程中轴孔与电机轴出现打滑松动的问题。

针对不同的应用场景，该结构还可以做参数化调整，比如用于散热场景时，可以适当增加叶片数量，提升风压输出能力；用于送风场景时，可以适当减小叶片扭角，降低运行噪音，整体的曲面参数化模型能直接导入流体仿真软件做流场分析，不需要重新构建曲面模型，能大幅缩短后续产品开发的迭代周期，安装位置的固定结构也可以根据不同的电机规格做快速调整，适配不同功率等级的驱动部件，不需要改动叶片的主体曲面构型，就能满足不同场景下的性能需求。
