离心式流体机械叶轮结构设计

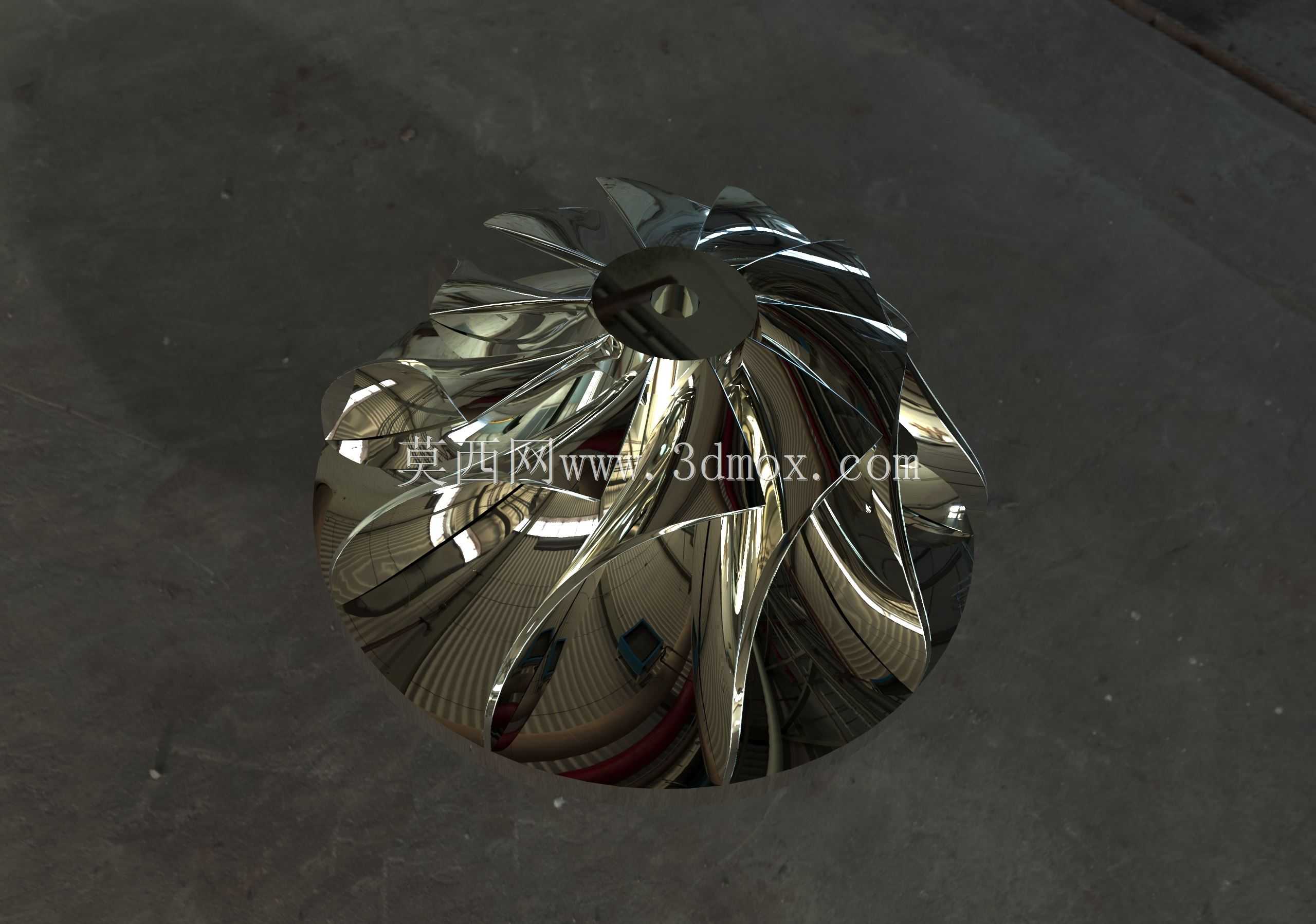

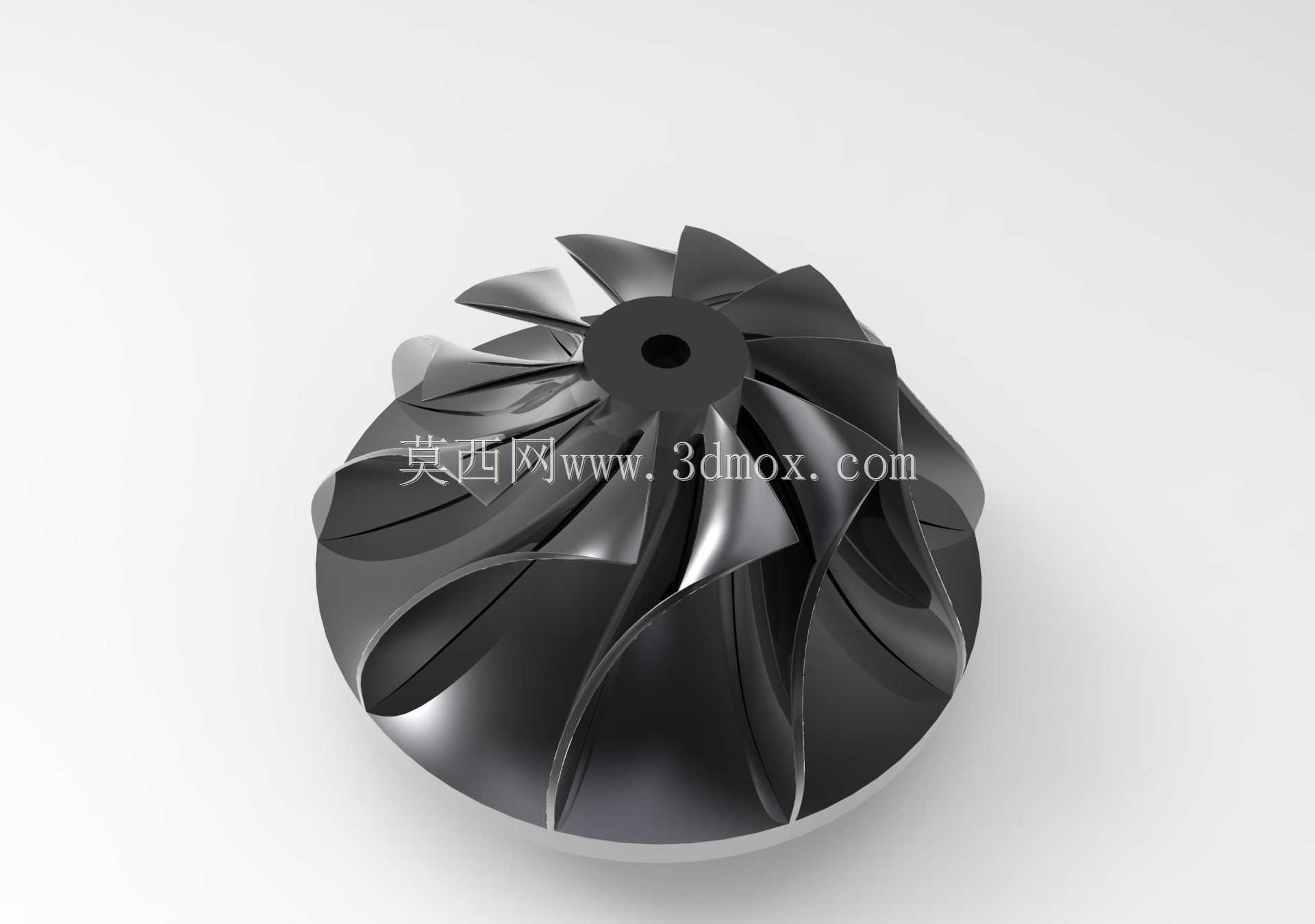

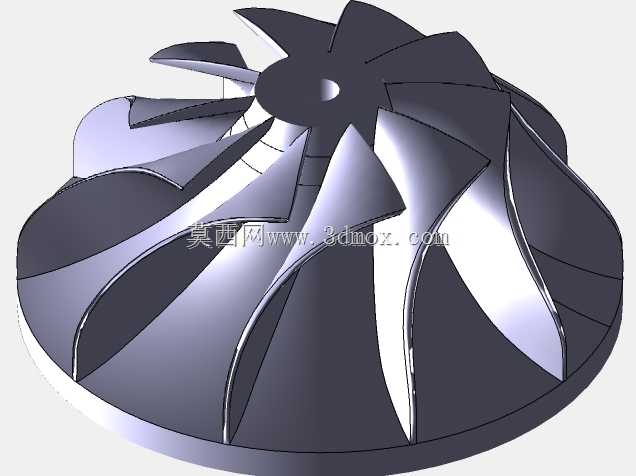

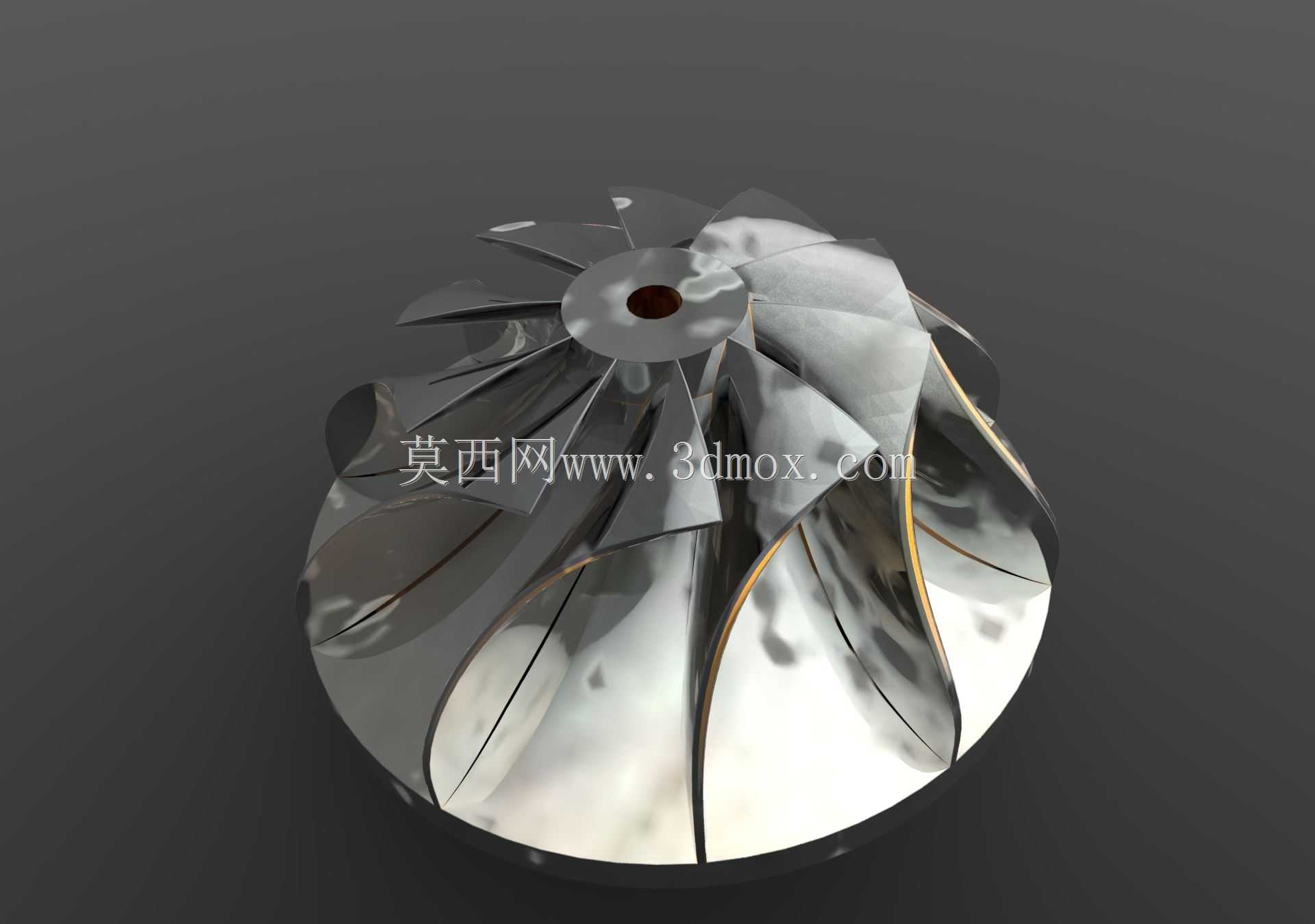

这类叶轮结构是离心式流体输送设备的核心做功部件，常见应用场景覆盖离心压缩机、涡轮增压器、工业离心泵、小型燃气轮机等需要实现流体能量转换的设备中，其核心作用是通过自身高速旋转，将输入的轴功转化为流体的压力能与动能，完成介质的增压或输送过程。从实际设备运行逻辑来看，叶轮的叶片型线直接决定了流体在流道内的流动状态，本次设计的叶轮采用长短叶片间隔排布的结构，这种布局能够有效抑制叶轮流道内的二次流与流动分离，降低流体在流道内的涡流损失，相比等长叶片的设计，在相同转速与外径条件下，能够获得更高的增压效率，同时拓宽设备的稳定工况范围，避免小流量工况下出现喘振问题。设计过程中首先需要匹配设备的设计工况点参数，根据目标流量、压升、工作介质密度确定叶轮的进出口直径、叶片出口安装角等核心边界参数，轮毂端的中心安装孔需要与驱动轴的轴径做公差配合，通常选用过渡配合保证旋转过程中的同轴度，避免高速旋转时出现偏心振动，轮毂端面预留有轴向定位的贴合面，能够与轴肩、锁紧螺母配合完成轴向固定，防止运行过程中出现轴向窜动。叶片的型面采用空间扭曲设计，从叶轮进口到出口，叶片的安装角沿径向逐渐变化，这种设计是为了适配流体从轴向进入叶轮后，沿径向流动过程中的速度三角形变化，保证流体能够平顺进入叶片流道，减少进口冲击损失，叶片的厚度从根部到顶部逐渐减薄，既保证叶片根部与轮毂连接位置的结构强度，承受高速旋转带来的离心力载荷，又能降低叶片顶部的流体绕流损失。叶轮的整体外形为回转类结构，最大外径根据设备的设计压比确定，通常高压比工况下叶轮外径更大，或需要匹配更高的工作转速，轮毂比的选取需要兼顾进口通流面积与轮毂结构强度，轮毂比过小会导致进口通流面积不足，大流量工况下容易出现进口堵塞，轮毂比过大则会增大轮盘摩擦损失，降低整体运行效率。在安装边界上，叶轮装配完成后需要与壳体的扩压器流道对中，叶轮出口与扩压器进口之间预留有规定的径向间隙，间隙过大会导致流体泄漏损失增大，间隙过小则容易在运行过程中出现叶轮与壳体的刮碰，引发设备故障。叶片前缘做了小圆角钝化处理，能够降低介质中含有的微小杂质对叶片前缘的冲蚀磨损，延长部件的连续运行周期，轮盘与轮盖（若为闭式结构则包含轮盖，本次展示的为半开式结构，无轮盖）的连接过渡位置采用大圆角过渡，减少应力集中，避免高速旋转下在过渡位置出现疲劳裂纹。这类半开式叶轮相比闭式叶轮，结构强度更高，能够承受更高的工作转速，适合单级压比较高的工况，同时制造难度相对更低，在小尺寸涡轮增压器、高速离心压缩机中应用广泛，设计过程中需要对叶片的固有频率进行校核，使其避开工作转速下的激振频率，防止运行过程中出现叶片共振断裂的问题。流道的表面粗糙度需要控制在合理范围内，过高的粗糙度会增大流体的沿程摩擦损失，降低效率，过低的粗糙度则会提升加工成本，通常根据设备的精度等级与应用场景选取合适的表面处理工艺，对于高速运行的叶轮，还需要做动平衡校正，将剩余不平衡量控制在标准允许的范围内，保证设备运行的平稳性，降低轴承部位的振动载荷，延长整机的使用寿命。
