三叶曲面螺旋桨网孔结构设计

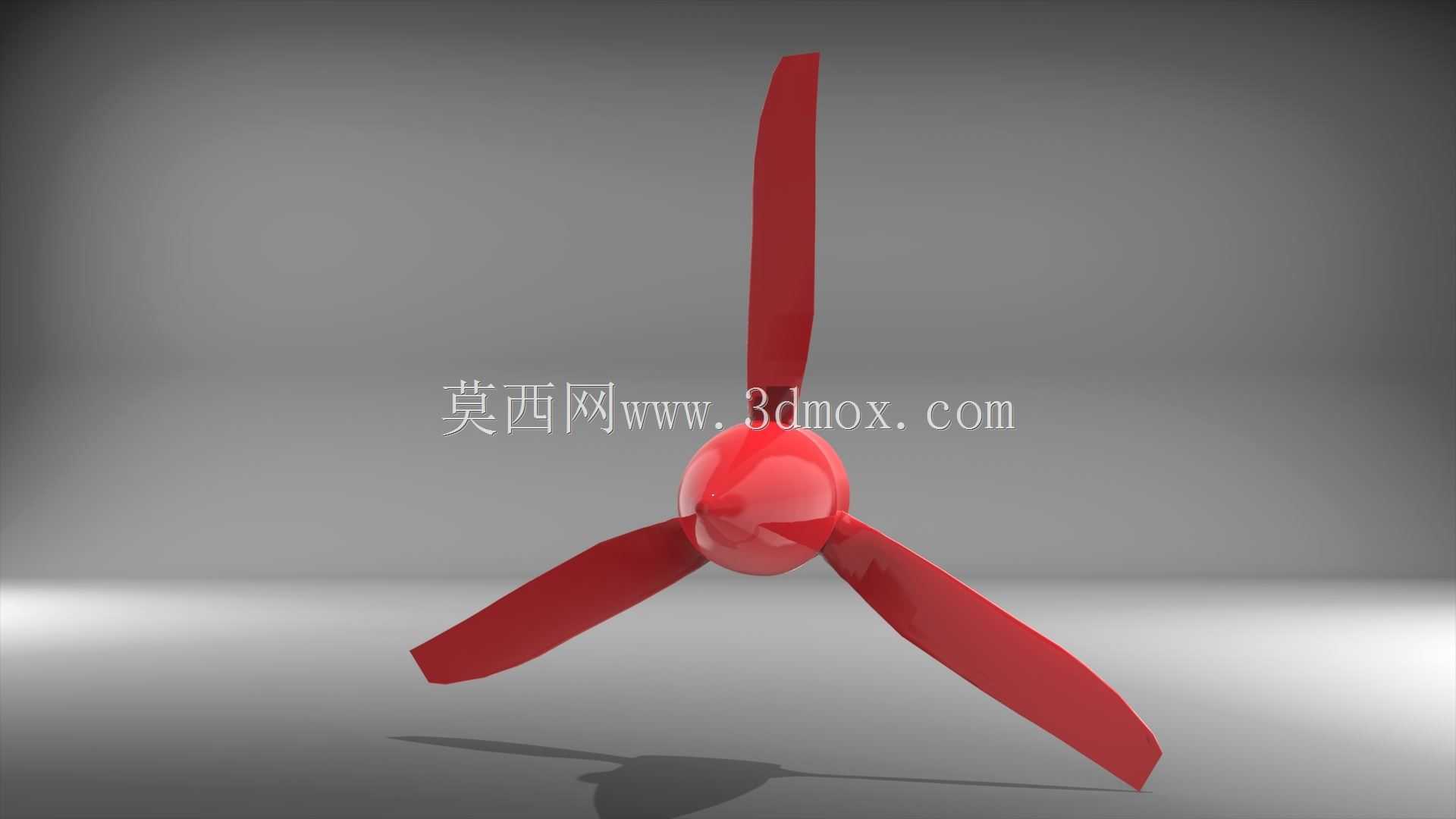

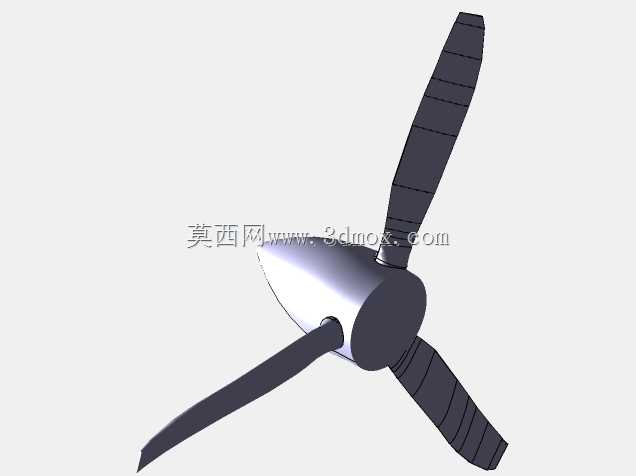

这类带网孔结构的三叶螺旋桨，常应用在小型低空无人机、室内通风送风设备、小型水上推进载具的动力端，也可作为流体实验台的测试部件使用，区别于常规实心叶片螺旋桨，网孔结构的加入核心是为了平衡转动过程中的气动/水动负载，降低叶片表面的涡流剥离强度，减少转动时的紊流噪声，同时在保证结构强度的前提下削减整体转动惯量，提升动力响应速度。从实际使用场景来看，在小型多旋翼无人机上应用这类结构时，网孔可以让穿过叶片的气流形成微尺度紊流，打散叶尖位置的集中涡，降低近场气动噪声，适合对静音有要求的室内巡检、航拍场景；在小型水面载具上使用时，网孔结构可以减少叶片入水瞬间的冲击载荷，避免杂物附着在叶片表面导致动平衡失效，同时降低转动时的空泡产生概率，延长叶片的使用寿命。设计这类螺旋桨时，首先要确定的是安装基准，也就是中心桨毂的配合尺寸，桨毂中心的安装孔需要匹配对应动力输出轴的直径，通常会预留键槽或者顶丝固定位，保证转动时不出现打滑，桨毂的球面外形是为了降低中心位置的流体阻力，让来流可以平滑过渡到叶片根部，避免中心区域形成滞流区增加无用阻力。三个叶片采用120度等夹角分布，这是保证转动动平衡的基础，叶片的曲面翼型从根部到叶尖是连续变截面设计，根部截面厚度更大，用来承载转动时的离心力和流体弯矩，越靠近叶尖截面厚度越薄，翼型的弯度也会根据设计转速对应的进距比做调整，保证在常用转速区间内叶片各截面都处于合适的攻角范围，避免出现大面积气流分离导致效率骤降。网孔的设计并不是随意排布，首先要避开叶片的主应力传递路径，也就是从叶根到叶尖的主承力梁区域，网孔的孔径从根部到叶尖逐步缩小，孔间距保持在孔径的1.5到2倍之间，既保证流体可以顺利穿过，又不会因为开孔过多导致叶片结构刚度不足，在高速转动时出现共振或者形变超标。安装边界方面，这类螺旋桨的转动平面需要和动力输出轴保持严格垂直，端面跳动量需要控制在0.1mm以内，否则转动时会产生周期性振动，影响动力设备的轴承寿命，叶片和周边护罩、机架的间隙需要保留至少5mm的安全距离，避免转动过程中叶片形变剐蹭周边部件，同时安装时需要做动平衡校正，在叶尖位置根据平衡测试结果添加配重，保证全速转动时的振动值在允许范围内。从结构强度角度考虑，网孔的边缘都做了圆角过渡处理，避免开孔位置出现应力集中，在长期交变载荷作用下产生疲劳裂纹，叶片的前缘位置做了加厚处理，应对流体中微小颗粒的冲刷磨损，即使在有少量沙尘的环境下使用，也能保证较长的使用寿命。和常规实心螺旋桨相比，这种网孔结构的螺旋桨在相同直径、相同翼型的前提下，整体重量可以降低15%到20%，转动惯量的降低可以让动力系统的加减速响应速度提升10%左右，对于需要频繁调整转速的应用场景来说，这个特性可以大幅提升控制精度，比如在需要精准悬停的无人机上，更快的转速响应可以让飞行姿态的调整更及时，悬停稳定性更好。在通风设备上使用时，网孔结构打散的紊流可以让送风的覆盖范围更均匀，避免出现局部风速过高的问题，同时降低的转动噪声可以提升使用体验，适合在办公、居家环境的通风设备上应用。设计过程中需要反复校核不同转速下的叶片形变，确保在最高设计转速下，叶片的最大形变量不超过叶尖与周边间隙的三分之一，同时要校核网孔位置的应力分布，保证最大应力值低于材料许用应力的60%，预留足够的安全系数，应对突发的过载工况，比如突然的阵风冲击或者水流中的杂物撞击。
