黑金涂层硬质合金麻花钻头三维设计

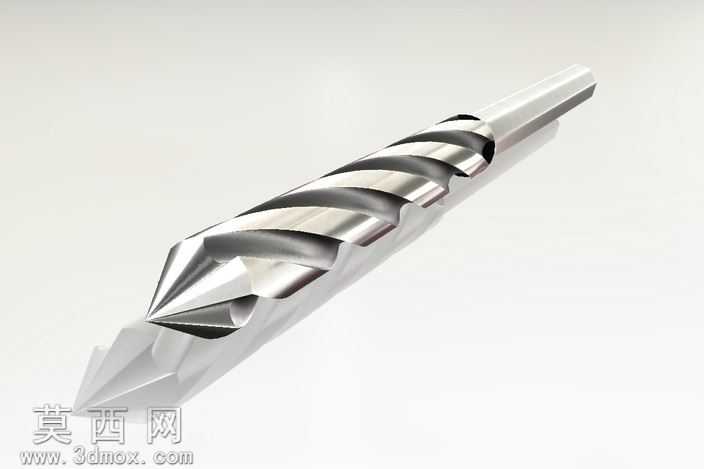

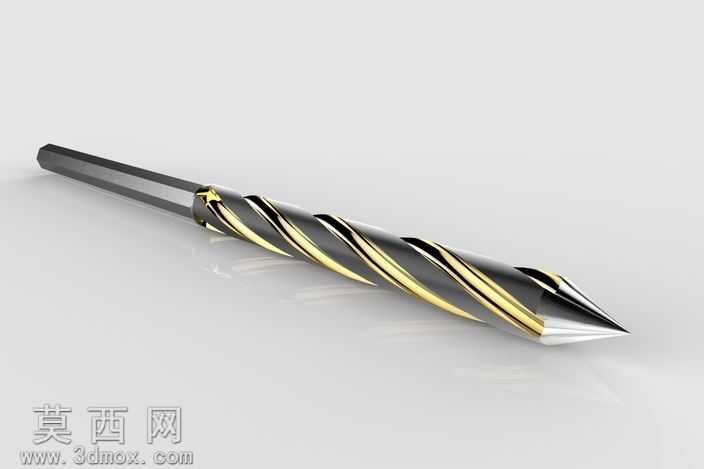

本作品为硬质合金麻花钻头的三维建模设计成果，建模阶段以实际工业加工用钻头的尺寸参数为基准，在三维软件中首先绘制钻头的轴向中心基准线，通过旋转凸台命令生成钻头的圆柱柄部与钻芯基体，保证柄部的圆柱度公差符合装夹要求，钻芯厚度从柄部向切削端逐步递减，兼顾钻头整体刚性与排屑空间的平衡。针对麻花钻的核心螺旋排屑槽结构，采用螺旋线扫描切除的方式完成建模，精准控制螺旋角参数为30度，该角度适配常规钢材、有色金属等多数常见工件材料的钻孔加工需求，排屑槽的截面轮廓经过反复调整，槽底圆弧过渡平滑无锐角，避免钻孔过程中铁屑卡滞、排屑不畅的问题，同时槽壁的曲面曲率连续，为后续渲染阶段的材质附着提供了规整的曲面基础。切削端的建模严格遵循标准麻花钻的几何角度参数，精准绘制出两个主切削刃、横刃以及刃带结构，主切削刃的后角设置为12度，保证切削过程中刃口锋利同时具备足够的抗崩损强度，横刃经过修磨处理的结构还原，降低钻孔时的轴向进给力，刃带部分的凸起结构与钻身保持同轴，起到钻孔过程中的导向作用，保证钻孔的孔径精度与直线度。渲染阶段针对钻头不同部位的材质差异做了精细化区分，钻身主体采用硬质合金基材的哑光金属材质，还原钨钴类硬质合金细腻的金属颗粒质感，排屑槽表面的黑金涂层采用高反射率的金属镀层材质，添加细微的镀层纹理与环境反射效果，还原氮化钛类涂层的亮面金属光泽，切削刃尖端部分做了高光处理，突出刃口的锋利质感，柄部做了细微的磨砂质感处理，还原钻头柄部装夹部位的表面加工纹理。场景布光采用三点布光法，主光源从侧上方45度照射，突出钻头螺旋槽的立体结构与材质层次，辅助光源补充暗部细节避免阴影死黑，背景采用浅灰色纯色背景，将视觉焦点完全集中在钻头本体上，整体渲染效果真实还原了工业级涂层钻头的外观质感与结构细节，可用于刀具产品展示、加工工艺教学、钻孔加工仿真等多个场景。
