汽车传动系统离合器盘结构设计

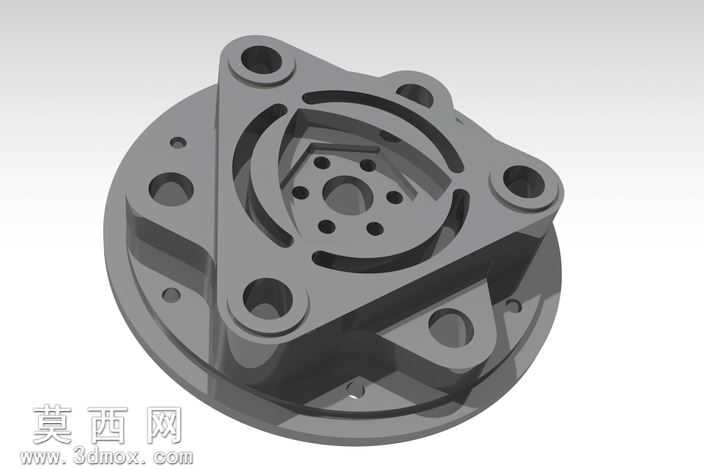

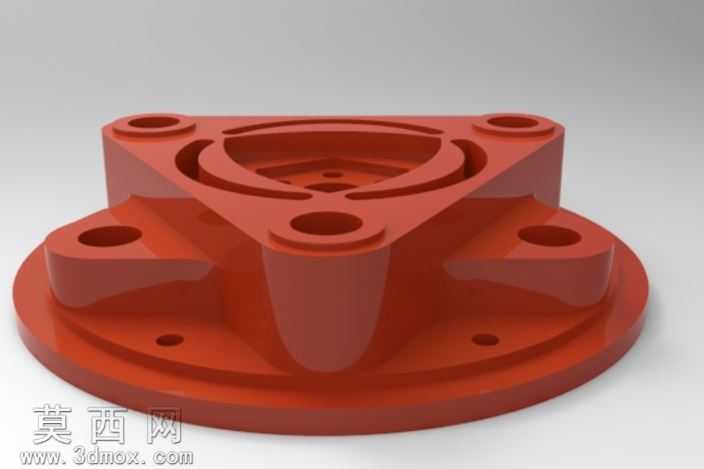

本离合器盘三维模型采用CATIA软件完成全参数化建模，建模过程严格遵循机械零件设计规范，从基础草绘到特征建模全程保持尺寸关联，便于后续设计迭代与参数修改。模型首先绘制基准平面上的盘体轮廓草绘，通过拉伸特征构建盘体基础基体，针对盘体上的多组安装孔位，采用阵列特征完成均布孔的快速创建，同时针对非对称分布的定位孔、减重孔单独绘制草绘后通过切除拉伸完成结构构建，保证孔位位置精度与实际装配需求匹配。针对盘体上的异形流道与卡槽结构，采用多截面实体、凹槽切除等组合特征完成复杂型腔的构建，过程中对所有棱边添加符合工艺要求的倒角与圆角特征，避免应力集中问题，还原真实零件的工艺细节。材质渲染阶段，为模型赋予哑光金属材质，模拟铸铁或铸铝离合器盘的真实质感，调整环境光与反射参数，清晰呈现盘体表面的结构层次与凹凸细节，通过等轴测视角渲染完整展示零件的整体结构与各部位特征。结构设计上，该离合器盘兼顾传动扭矩传递与安装定位需求，外围的凸耳安装座设置同轴通孔用于与离合器壳体紧固，中心区域的多孔结构用于与传动输入轴组件配合，盘体内部的异形槽结构用于容纳离合器摩擦片相关组件，同时盘体上的减重孔在保证结构强度的前提下降低零件整体重量，符合汽车零部件轻量化设计思路。建模过程中对所有配合面的尺寸公差进行了预留设计，保证后续装配环节的干涉检查能够顺利通过，模型完整还原了离合器盘的所有功能结构，无缺失特征与破面问题，可直接用于装配仿真、工程图导出以及后续的数控加工编程参考，能够直观展现离合器盘在传动系统中的装配逻辑与功能实现方式，为离合器总成的设计优化提供精准的三维数模支撑。
