Beaglebone开发板及GSM调制解调器装配结构

项目分类:通讯工具类 发布时间:2014-04-05 ID:33137
  • Beaglebone开发板及GSM调制解调器装配结构
  • Beaglebone开发板及GSM调制解调器装配结构
  • Beaglebone开发板及GSM调制解调器装配结构
  • Beaglebone开发板及GSM调制解调器装配结构
  • Beaglebone开发板及GSM调制解调器装配结构

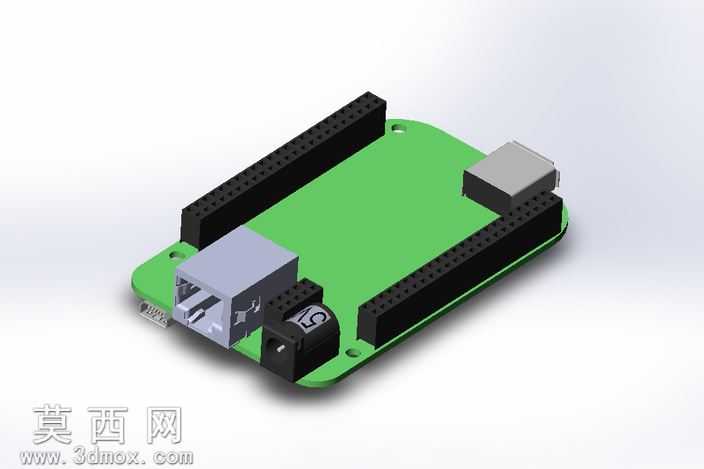

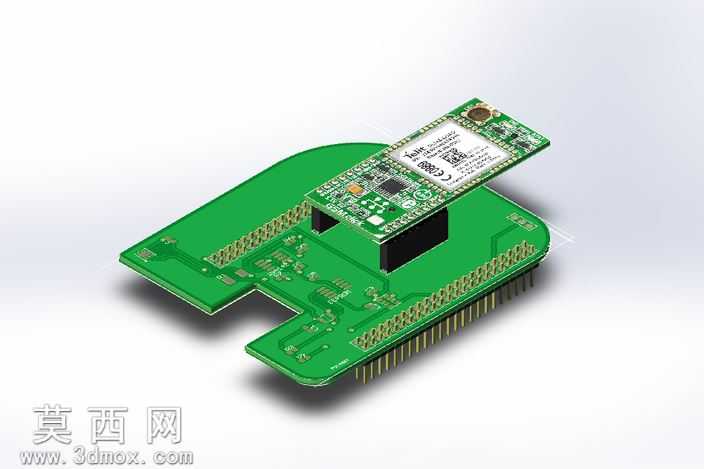

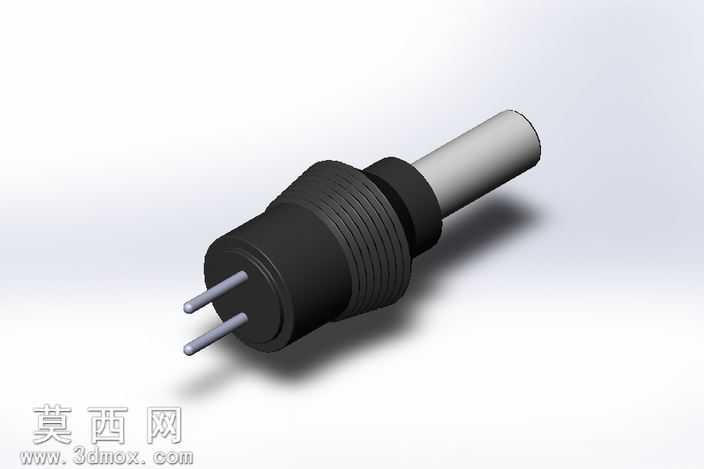

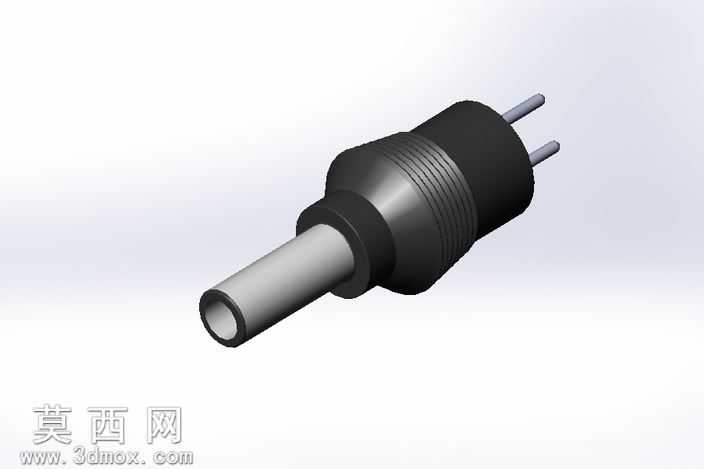

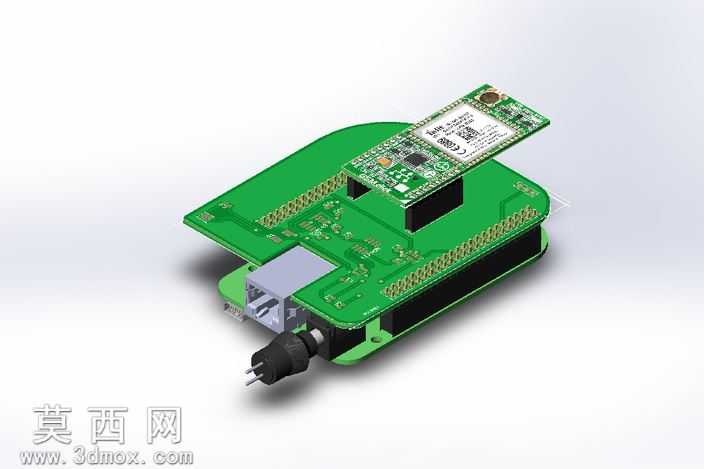

本作品为Beaglebone开发板搭配GSM调制解调器、传感器的机械装配三维模型,采用SolidWorks完成全参数化建模与渲染工作。建模过程中,首先对Beaglebone开发板的主体结构进行1:1比例还原,精准复刻了绿色PCB板的外形轮廓、板载排针的排布间距、USB接口的安装位、电源接口的结构尺寸,对板载的电容、电阻、芯片等微小电子元件采用简化建模与细节贴图结合的方式,在保证模型轻量化的同时还原电路板的真实外观质感。上层搭载的GSM调制解调器模块,建模时重点还原了模块板卡的金手指连接结构、板载天线的安装位置、SIM卡槽的细节结构,确保模块与下层开发板排针的装配对位完全准确,无干涉错位问题。外接的传感器组件与调制解调器的连接结构,按照实际接线与安装逻辑完成装配约束,还原了接口插接的配合关系。材质渲染阶段,为PCB板赋予哑光绿的阻焊层材质,对金属排针、接口外壳分别赋予亮面金属、磨砂塑料的材质属性,对板载芯片表面添加丝印标识贴图,增强模型的真实感。设计思路上,以实际硬件装配逻辑为核心,所有零件的装配约束完全遵循真实硬件的安装顺序,先完成开发板主体的底座结构搭建,再依次安装上层通信模块、外接传感器与接口配件,确保各部件之间的配合间隙、安装位置完全符合实物的装配要求,可用于电子硬件结构验证、教学演示、产品展示等场景,模型整体结构清晰,装配层级明确,各零件可单独拆分编辑,能够直观呈现整套嵌入式硬件的装配组成与连接关系。
