汽车挡泥板超帧曲面结构设计

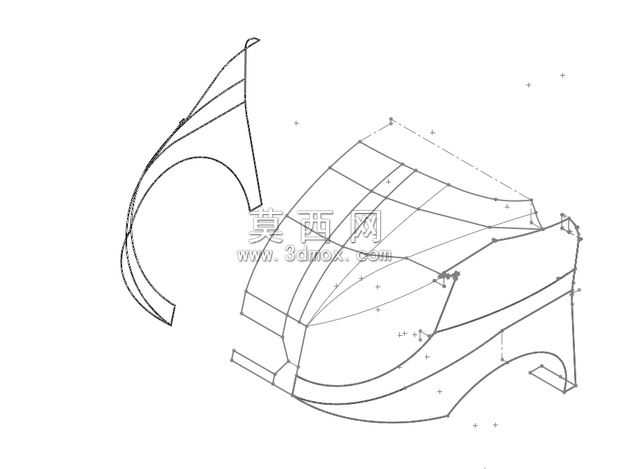

本作品为汽车挡泥板的三维曲面结构设计，建模过程依托参数化三维设计环境完成，整体采用A级曲面构建思路，贴合汽车外饰件的造型与装配需求。建模初期先梳理挡泥板与轮罩、车身侧围的装配边界，确定基础定位基准面，以轮心位置为核心参考，绘制多组截面轮廓线，轮廓线充分考量轮胎跳动极限、泥水飞溅轨迹的覆盖范围，确保挡泥板的防护功能覆盖完整。曲面构建阶段采用多截面放样、边界混合的建模方式，对轮廓线的曲率连续性做逐段调整，保证曲面过渡顺滑无突兀折角，既匹配车身侧面的流线型造型风格，也能优化行车过程中气流经过挡泥板区域的走向，降低风阻与风噪。结构设计上，挡泥板上部设置与轮罩内衬连接的安装定位边，预留对应安装孔位的凸台结构，下部边缘做圆弧收边处理，避免尖锐棱边带来的安全隐患，同时在曲面易受泥水冲击的区域做局部加厚设计，提升部件的抗冲击耐用性。建模过程中对曲面的拔模角度做统一校验，确保后续注塑生产环节可顺利脱模，对各连接部位的过渡圆角做参数化关联，后续调整造型时可同步更新圆角参数，提升设计迭代效率。整体模型的线框结构清晰，各特征的父子关系明确，曲面的G2连续性经过曲率梳分析校验，无曲率突变区域，既满足外观造型的审美要求，也兼顾了部件的装配适配性、生产工艺性与实际使用的防护性能，可直接用于后续的结构验证、模具开发以及装配模拟环节。
