汽车挡泥板曲面结构三维设计

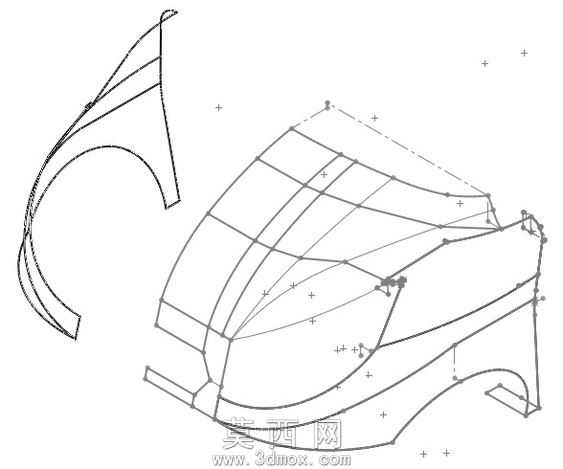

本作品为汽车挡泥板的曲面投射结构三维设计，建模过程依托三维参数化设计软件完成，整体以汽车轮拱区域的安装适配性为核心设计逻辑，首先通过导入车身轮眉、侧围的边界参考数据，确定挡泥板的整体安装轮廓与空间避让范围，避免与轮胎转向、悬架运动行程产生干涉。建模阶段采用多截面曲面混合命令构建主体曲面，先绘制多组平行的轮廓截面线，通过投射命令将截面线贴合到预设的引导曲面上，保证曲面的曲率连续过渡，边缘区域做了渐变收窄处理，既匹配车身侧面的流线造型，也能在车辆行驶过程中更好地引导气流，减少泥水飞溅的覆盖范围。结构设计上，挡泥板上部设置了与车身轮拱内侧连接的安装卡扣位，卡扣位做了局部加厚处理，提升安装后的结构强度，下部边缘做了卷边强化设计，避免长期受泥水冲击、砂石剐蹭出现开裂变形。曲面构建完成后通过曲率分析工具反复校验曲面光顺度，消除曲面拐点与褶皱，保证后续模具开模时的脱模顺畅性，同时也能降低量产时的注塑成型缺陷率。材质设定上选用耐候性改性PP材质，预设了哑光磨砂的表面质感，既符合汽车外饰件的耐用性要求，也能与车身塑料外饰件的视觉质感保持统一。整体设计充分考虑了挡泥板的实用功能与车身造型的协调性，曲面投射的建模方式也保证了部件与车身安装位的精准匹配，可直接用于后续的结构验证与开模生产参考。
