汽车前保险杠曲面投射结构设计方案

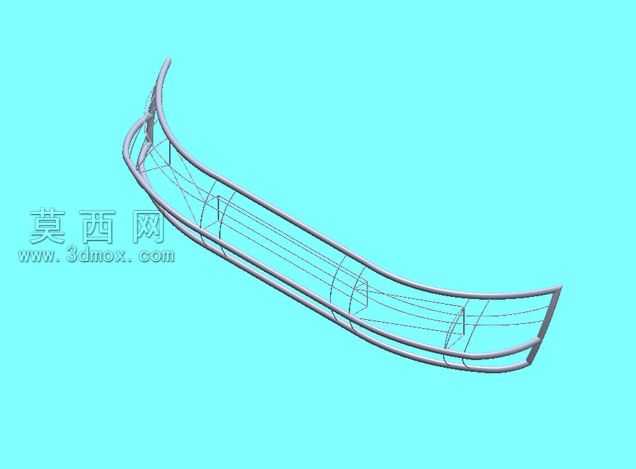

本作品为汽车前保险杠曲面投射建模成果，核心围绕汽车前保险杠的外覆盖曲面生成逻辑展开设计，依托三维建模软件的投射建模功能完成整体结构搭建。建模初期先梳理前保险杠与整车前脸的匹配边界，确定保险杠左右对称的弧形基础轮廓，明确其与翼子板、前格栅、前大灯安装位的衔接公差范围，搭建出沿整车X向、Y向、Z向分布的三维空间控制线架，线架完全贴合家用轿车前脸的低风阻曲面走向，弧度从中央进气区域向两侧翼子板处平滑收窄，兼顾行人碰撞保护的溃缩空间预留与外观造型的流畅性要求。建模过程中采用投射生成曲面的核心技法，将预先绘制的多组截面轮廓线沿预设的引导方向投射到基准曲面上，逐段生成连续的曲面片体，过程中反复调整投射方向与截面线的曲率参数，保证相邻曲面之间实现G2连续过渡，避免出现曲面褶皱、曲率突变的问题，让保险杠外表面达到量产外观件的A级曲面标准。结构设计上同步考虑了保险杠的双层支撑逻辑，外层为外观曲面层，内层设置多道沿曲面走向分布的加强筋结构，筋条的排布完全贴合外曲面的投射生成路径，既可以降低注塑生产时的零件变形概率，也能在低速碰撞时分散冲击力，减少零件破损风险。材质设定阶段为模型匹配汽车外饰常用的改性PP材质参数，调整材质的哑光质感与抗紫外线属性，渲染时采用冷色调背景突出保险杠的金属骨架与曲面线条，清晰展示投射建模生成的曲面顺滑度与内部线架的排布逻辑，整个建模过程严格遵循汽车外饰件的开发流程，曲面投射技法的应用大幅提升了复杂弧形曲面的建模效率，保证了设计曲面与前期造型效果图的匹配度，可作为汽车前保险杠正向设计阶段的曲面参考方案，也可用于建模教学中曲面投射命令的实操案例。
