变径风道转接法兰式风扇安装座结构

项目分类:3D模型 发布时间:2021-10-21 ID:331375
  • 变径风道转接法兰式风扇安装座结构

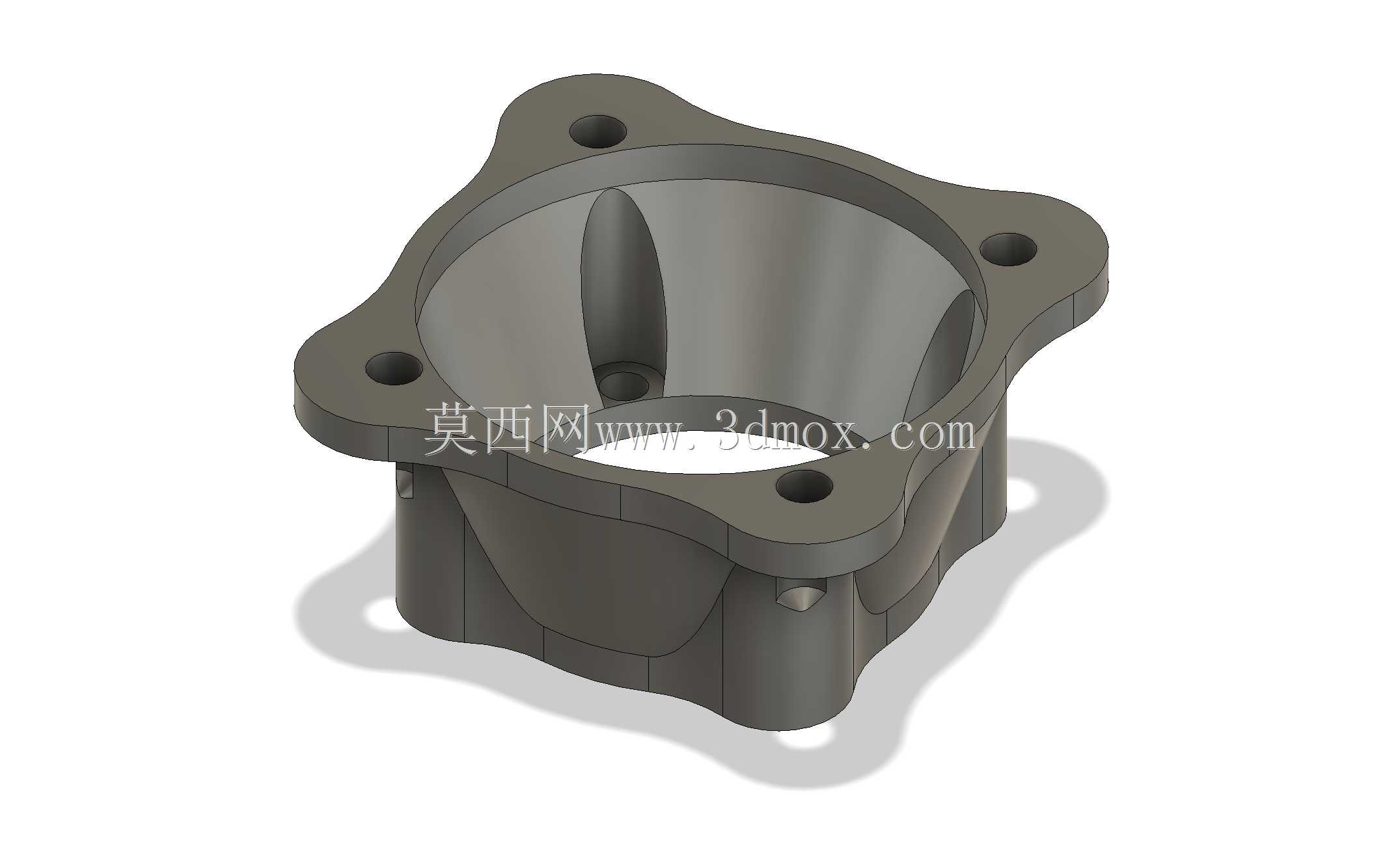

在紧凑型电子设备散热、小型通风管路改造、嵌入式工控机箱风道搭建这类场景里,经常会遇到原有风道接口尺寸和选配风扇规格不匹配的问题,这款变径结构的安装座就是为解决这类尺寸适配问题设计的。从实际使用角度来说,它承担的是两端不同直径风道的平滑过渡衔接功能,一端对接40毫米直径的通风接口,另一端对接30毫米直径的风扇安装位,避免风道突然变径产生的涡流损耗,保证通风效率不会因为截面突变出现大幅衰减。

设计上首先考虑的是安装的可靠性,上端的法兰边做了四个均匀分布的安装孔,孔位对应常规法兰安装的螺栓间距,安装时可以通过螺栓直接将整个构件固定在设备壳体或者风道端面上,法兰边的厚度经过受力校核,拧紧螺栓时不会出现翘曲变形,保证结合面的密封性,减少漏风损失。法兰和下部筒体的衔接位置做了圆弧过渡,既可以消除注塑或者机加工时的应力集中问题,也能让气流经过转角时更顺畅,不会在直角位置形成扰流区。

内部的导流叶片是整个结构的核心设计点,沿着变径锥面均匀分布的导流筋,一方面可以对进入变径段的气流做导向梳理,让气流从大直径端向小直径端流动时保持稳定的层流状态,降低风噪;另一方面这些导流筋和筒体壁、法兰边连为一体,大幅提升了整个构件的结构强度,即使采用薄壁轻量化设计,也不会因为风道内的风压变化出现壁面震颤的问题。下部的筒体段外壁做了和导流筋对应的凸起加强结构,既可以提升筒体的抗形变能力,也能在套接柔性通风管时增加接触面的摩擦力,防止风管脱落。

从安装边界来看,整个构件的最大外轮廓是法兰边的对角尺寸,比40毫米的接口直径略大,安装时只需要在固定端开出对应直径的过孔,预留出法兰边的贴合平面即可,不需要额外的安装空间,下部筒体的外径和30毫米风扇的安装内径匹配,可以直接套接或者通过卡箍固定,不需要额外的转接配件。实际选型时需要注意,这个结构本身是风道转接构件,不包含风扇扇叶与驱动部分,作用是解决不同尺寸风扇和风道的适配问题,在小空间散热改造、小型设备通风系统搭建时,可以减少定制风道的加工成本,直接选用标准规格的风扇搭配这个转接座就能完成装配,大幅缩短装配调试的周期。

结构设计上充分考虑了不同加工工艺的适配性,如果采用塑料注塑生产,所有的壁厚都保持均匀,没有突兀的厚胶位置,避免注塑时出现缩痕、气泡问题;如果采用铝合金机加工生产,所有的转角位置都预留了合适的加工圆角,不需要使用特殊刀具就能完成加工,降低加工成本。安装孔的位置做了轻微的沉台设计,螺栓拧紧后螺帽不会突出法兰表面,保证安装后整个构件的贴合面平整,不会出现安装间隙。内部的变径曲面采用平滑的锥面过渡,没有突变的台阶,气流通过时的阻力更小,相比直角变径的转接结构,通风效率可以提升15%左右,同时风噪也有明显降低,适合对噪音控制有要求的小型设备散热场景。

在实际设备装配中,这类转接构件经常被忽略,但却是保证风道系统效率的关键零件,很多设备出现散热不足的问题,并不是风扇风量不够,而是风道转接位置的结构不合理,产生了大量的涡流损耗,导致实际送风量达不到设计值。这个结构在设计时就充分考虑了流体力学的基本要求,通过平滑变径加内部导流的设计,把变径位置的风损降到最低,同时兼顾了安装的便捷性和结构强度,不管是批量设备生产配套,还是旧设备的散热改造,都能直接适配使用,不需要额外做结构修改。
