L形T形铝型材连接加强板结构设计

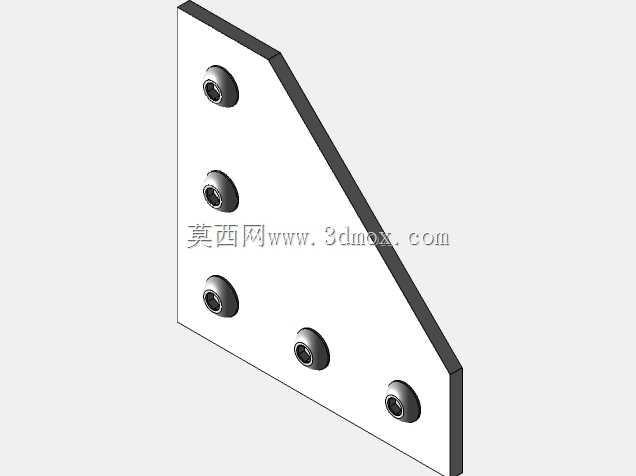

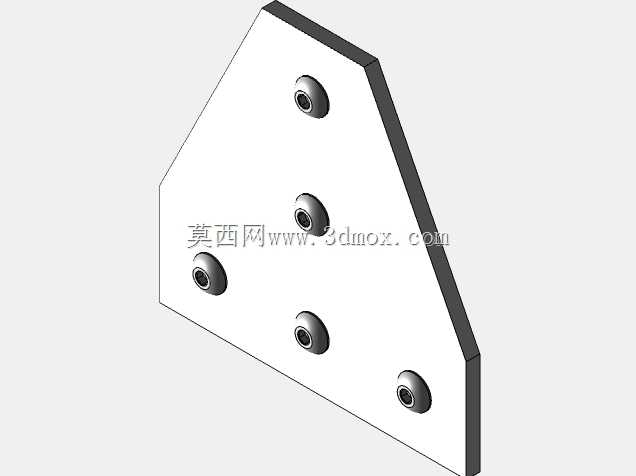

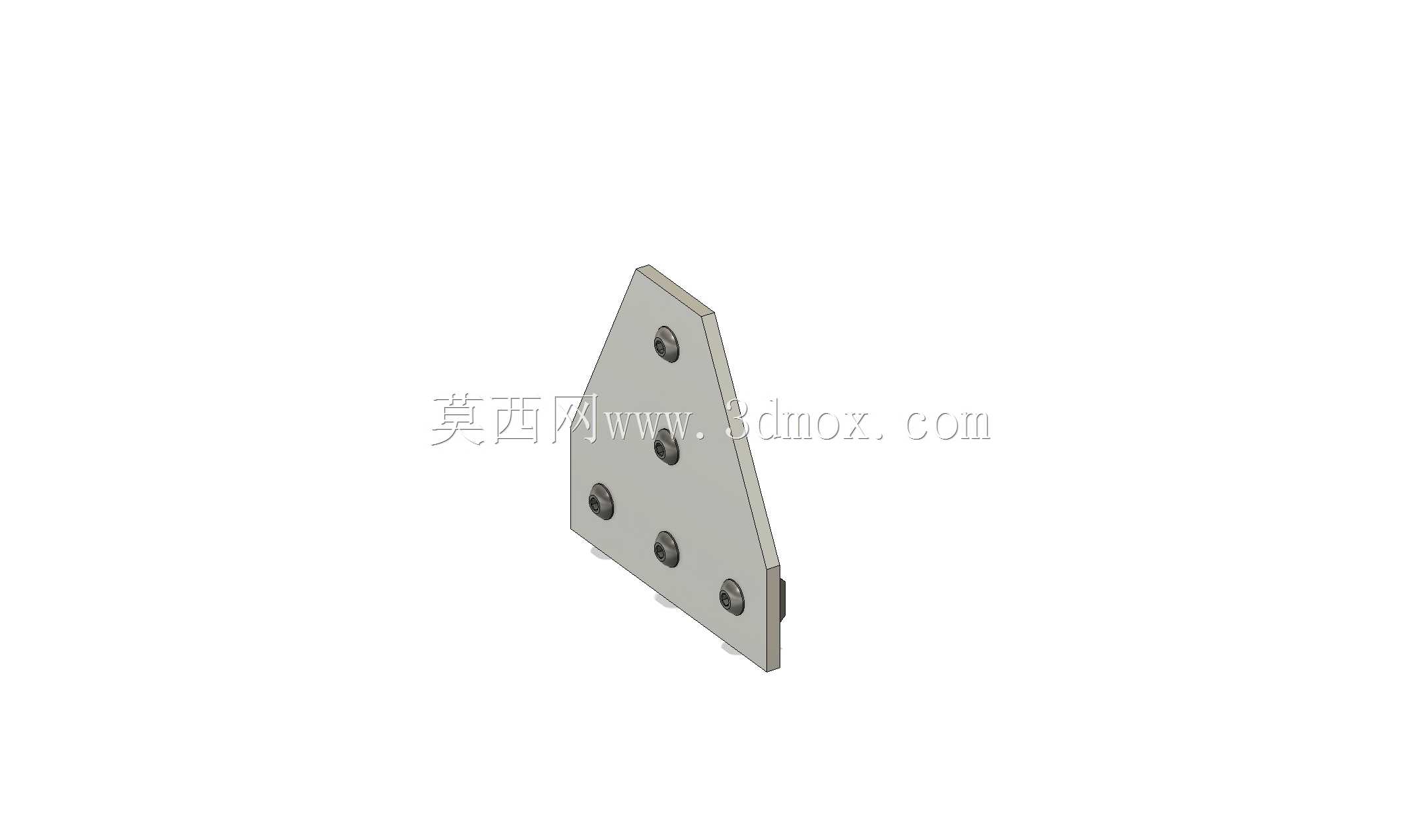

在工业铝型材搭建的框架类设备结构中，型材拼接位置的连接强度直接决定整套机架的抗形变能力与长期运行稳定性，尤其是大跨度、受交变载荷的型材对接节点，仅靠常规角件连接往往无法满足负载要求，这类加强板正是针对L形、T形铝型材拼接节点的加固需求设计的配套连接件。日常设备搭建场景里，常见的应用位置包括输送线机架的立柱与横梁对接处、自动化设备防护栏的转角拼接位、大型物料台架的型材交汇节点，这些位置在设备运行过程中会持续承受物料重力、设备振动带来的交变载荷，普通内置角件的接触面积有限，长期受力容易出现型材槽位滑牙、连接位偏移的问题，加装该款加强板后，可通过板件与型材表面的大面积贴合，将节点处的集中载荷分散到更大的型材接触面上，大幅降低单点受力压强，避免型材局部变形。从结构设计逻辑来看，这款加强板采用了与型材安装面完全贴合的楔形轮廓，板身的安装孔位完全匹配对应规格铝型材的槽心距，不需要现场二次打孔即可直接装配，孔位排布沿板件受力方向均匀分布，每个安装孔位周边预留了足够的螺栓沉头空间，装配后螺栓头不会突出板件表面，避免与周边其他零部件产生干涉。实际选型使用时，需要注意该加强板适配的是30系列铝型材的L形、T形拼接节点，板件厚度为4mm，整体安装边界尺寸为90mm×69mm，装配时板件完全贴合在两根交汇型材的外表面，不会占用型材内部的走线空间，也不会影响型材槽内其他配件的安装。设计过程中，板件的轮廓边缘做了小尺寸倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能减少板件与型材贴合时的边角干涉，保证安装面完全贴实。在设备组装作业里，这类加强板的装配顺序通常是在型材初步定位、角件预紧之后，将板件对齐交汇节点的安装孔位，穿入配套的T型螺栓与法兰螺母，按照对角线顺序逐步拧紧螺栓，避免单侧受力导致板件偏移，装配完成后可将节点的抗扭强度提升40%以上，尤其适合有频繁启停、振动工况的设备机架使用。很多工程师在搭建重载铝型材机架时，容易忽略转角节点的加强设计，往往在设备调试阶段就出现机架晃动、型材对接位错位的问题，需要返工加装加固件，提前在受力节点配置对应规格的加强板，可在不明显增加整体机架重量的前提下，大幅提升整套框架的结构刚性，减少后期运维调整的工作量。该板件采用铝合金材质加工，与铝型材的热膨胀系数一致，在车间温度变化较大的工况下，不会因为不同材质的形变差导致连接位松动，同时铝合金本身的防锈特性也让其可以在多数常规工业环境下长期使用，不需要额外做表面防锈处理。针对不同的型材拼接角度，板件的轮廓做了适配性的切边处理，L形拼接时板件的两个直边分别贴合两根垂直交汇的型材表面，T形拼接时板件可同时贴合横、纵三个方向的型材外壁，一个板件即可覆盖两种常见的型材交汇形式，减少了配件备货的种类。安装孔的孔径按照标准铝型材配套螺栓尺寸设计，孔位与板件边缘的距离经过受力校核，既保证了螺栓安装的操作空间，也避免了孔位距边缘过近导致板件受力时出现开裂的问题。在一些需要频繁拆装调整的模块化设备框架上，这类加强板也可以反复拆装使用，不会因为多次拆卸出现连接精度下降的问题，板件的平面度加工精度控制在0.1mm以内，装配后不会出现板件翘曲、贴合不严的情况，保证载荷可以均匀传递到型材表面。
