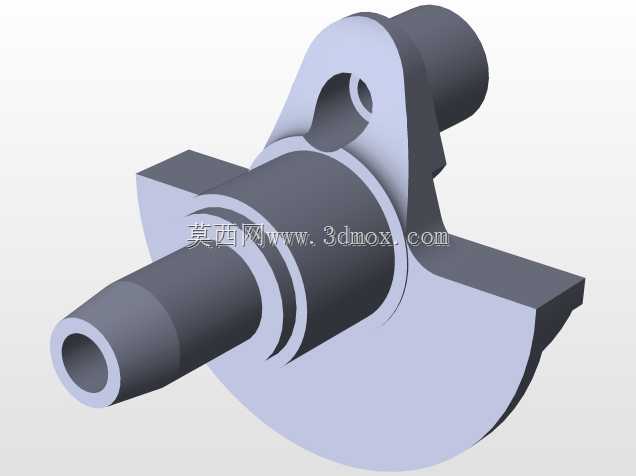

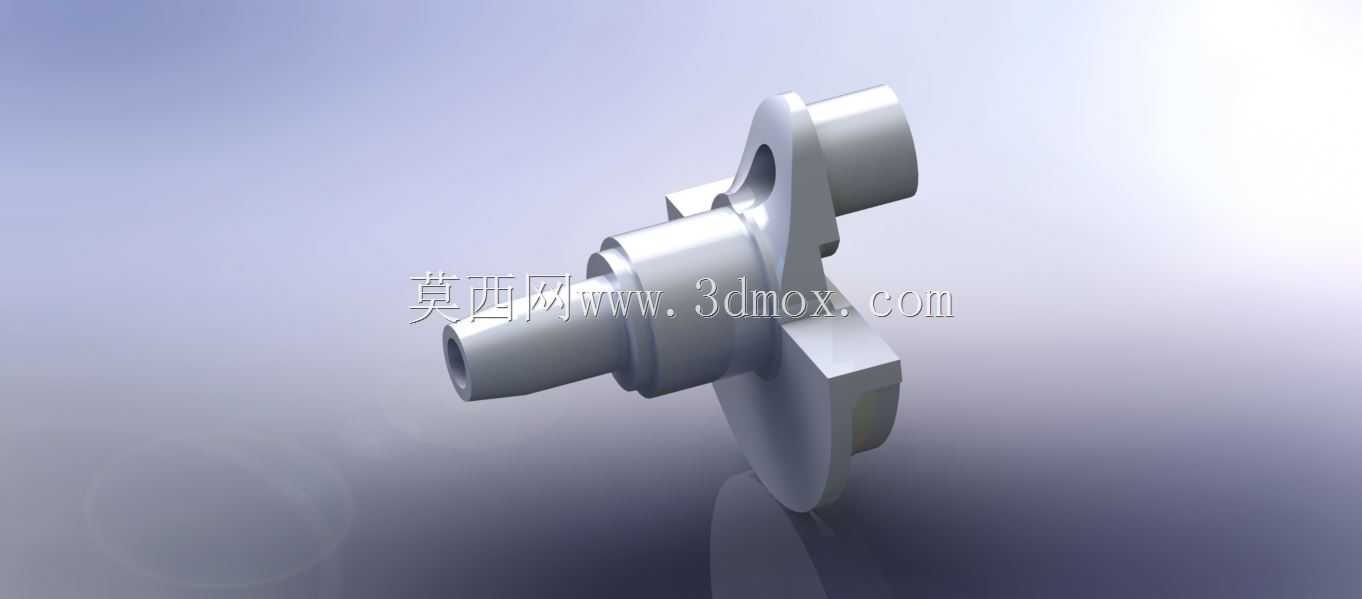

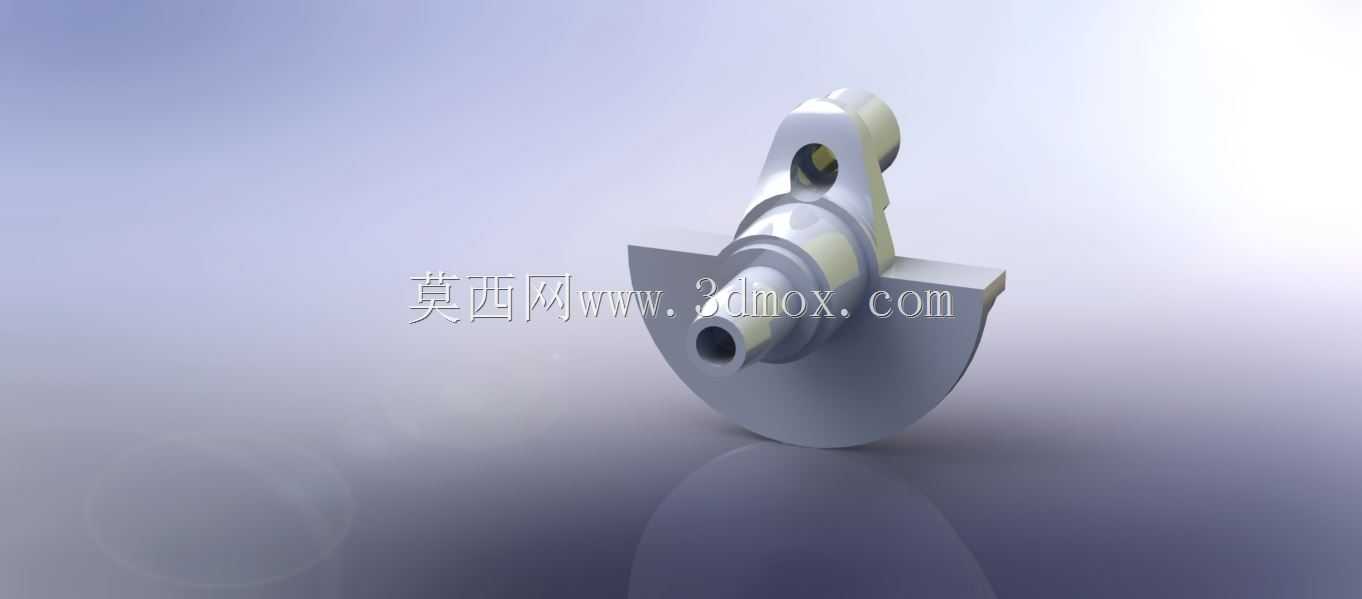

摩托车发动机飞轮结构三维建模

在摩托车动力总成的结构设计环节，飞轮是连接曲轴输出端、承担动能储存与转速稳定作用的核心回转类零件，日常做动力系统匹配时，这类零件的建模精度直接影响后续动平衡仿真、装配干涉检查的结果可信度。从实际装车场景来看，该飞轮安装在摩托车发动机曲轴的动力输出侧，与曲轴轴颈采用过盈配合加键连接的结构，周边需要避让曲轴箱的内壁轮廓、启动电机的啮合齿轮位以及磁电机线圈的安装空间，建模时需要严格控制径向与轴向的安装边界，避免装配后出现运动干涉。

从功能特性上看，该零件依靠自身轮盘部分的转动惯量，在发动机做功行程储存动能，在排气、进气、压缩三个非做功行程释放动能，以此平滑曲轴的输出转速波动，降低发动机运转时的振动传递，同时其轴伸部分还承担了动力输出衔接的作用，可对接离合器主动盘或者传动链轮的安装位，轮盘上预留的缺口结构是为了适配转速传感器的信号采集需求，方便电控系统识别曲轴的实时转角与转速，为点火正时、喷油正时提供信号基准。

做这类零件的三维建模时，首先要梳理清楚各段轴颈的同轴度要求，不同直径的轴段分别对应轴承安装位、密封件配合位、外接部件安装位，各轴段的过渡圆角需要结合应力集中系数来设定，避免长期交变载荷下出现轴颈断裂的问题。轮盘部分的厚度与外径尺寸需要匹配目标排量发动机的转动惯量需求，过小的转动惯量无法起到稳速作用，过大则会提升发动机的转动惯量负荷，导致油门响应迟滞。轮盘与轴身的连接位置采用大圆角过渡结构，分散回转过程中的离心应力，避免应力集中导致的轮盘开裂。

建模过程中需要重点关注安装配合面的尺寸公差，轴承配合位的轴径需要按照基孔制的过渡配合要求设定公差带，密封件配合位的表面粗糙度对应的建模纹理要符合密封件的压缩量要求，同时要预留出键槽的安装位置，键槽的对称度公差需要在建模时做基准约束，保证装配后键的受力均匀。零件上的减重孔结构不是随意开设的，需要结合动平衡要求做对称布置，在保证整体转动惯量满足设计要求的前提下，尽可能降低零件自身重量，减少曲轴的负载。

从实际工程验证的角度，这类飞轮模型完成建模后，首先要做装配干涉检查，确认在曲轴的全行程运动范围内，飞轮外缘与曲轴箱内壁、周边附属部件的最小安全间隙满足设计要求，避免热态膨胀后出现刮碰。其次要做动平衡仿真，通过调整减重孔的大小与位置，将剩余不平衡量控制在允许范围内，降低发动机高速运转时的振动。还要做结构强度仿真，校核发动机最高转速下的离心应力、扭矩传递过程中的剪切应力，确保零件的安全系数满足全工况使用要求。

在摩托车发动机的迭代开发中，飞轮的结构参数往往需要根据整车的动力调校需求做匹配调整，比如偏向低扭输出的车型会适当提升飞轮的转动惯量，让低速运转更平顺，偏向高转性能的车型会适当降低飞轮重量，提升油门响应速度，三维模型的参数化设计可以快速调整轮盘厚度、外径等关键尺寸，快速匹配不同的调校需求，减少重复建模的工作量。同时模型的细节结构比如倒角、退刀槽、工艺孔的还原，也能为后续的机加工工艺编制、夹具设计提供准确的三维依据，避免二维图纸转化过程中出现信息偏差。
