工程院校专属金属质感立体标识造型

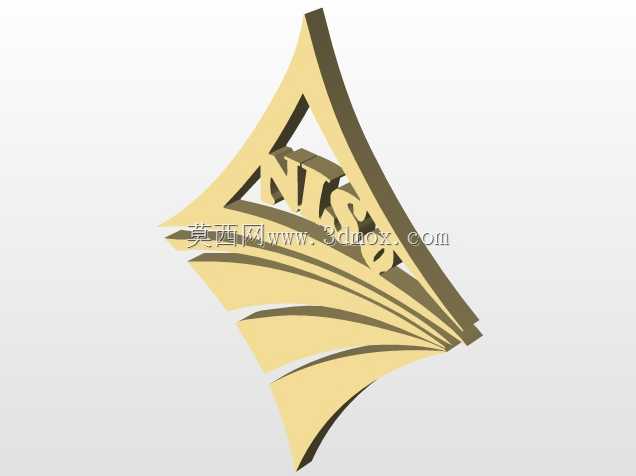

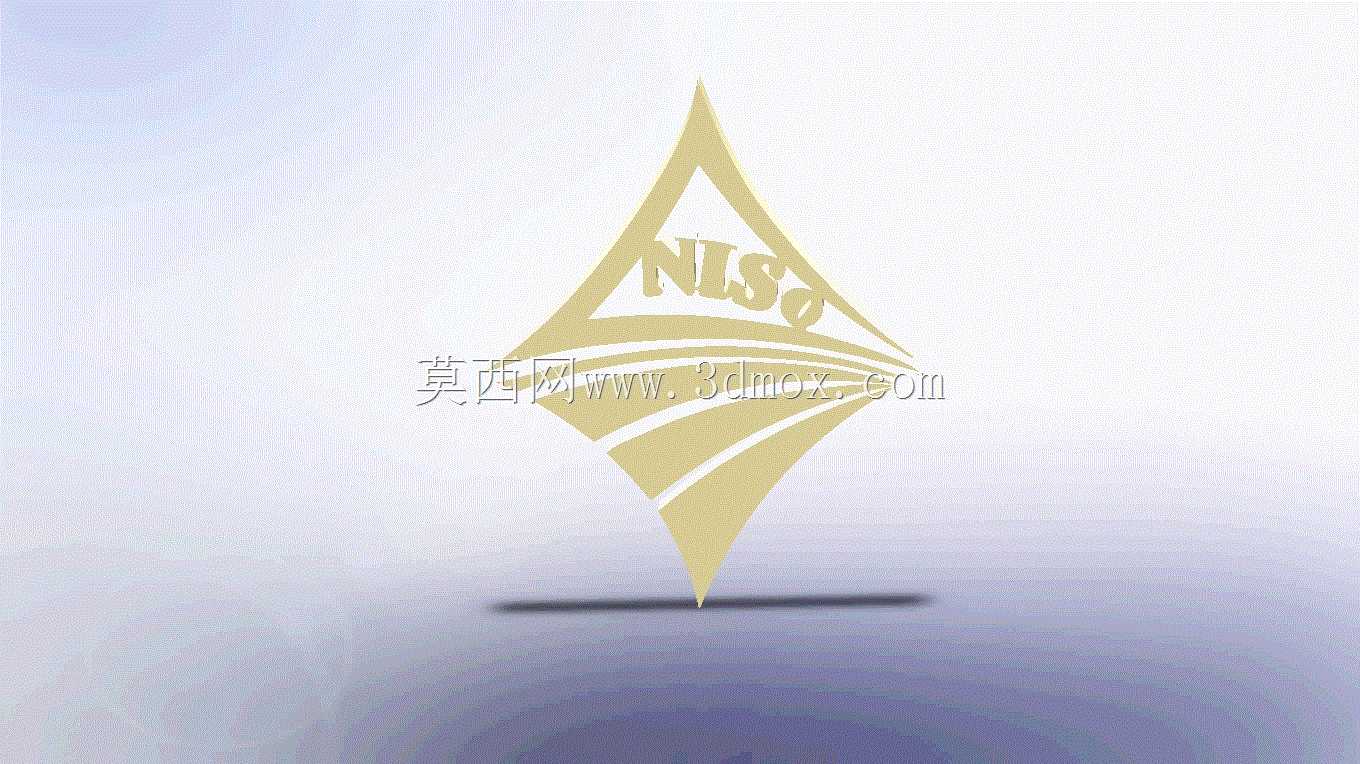

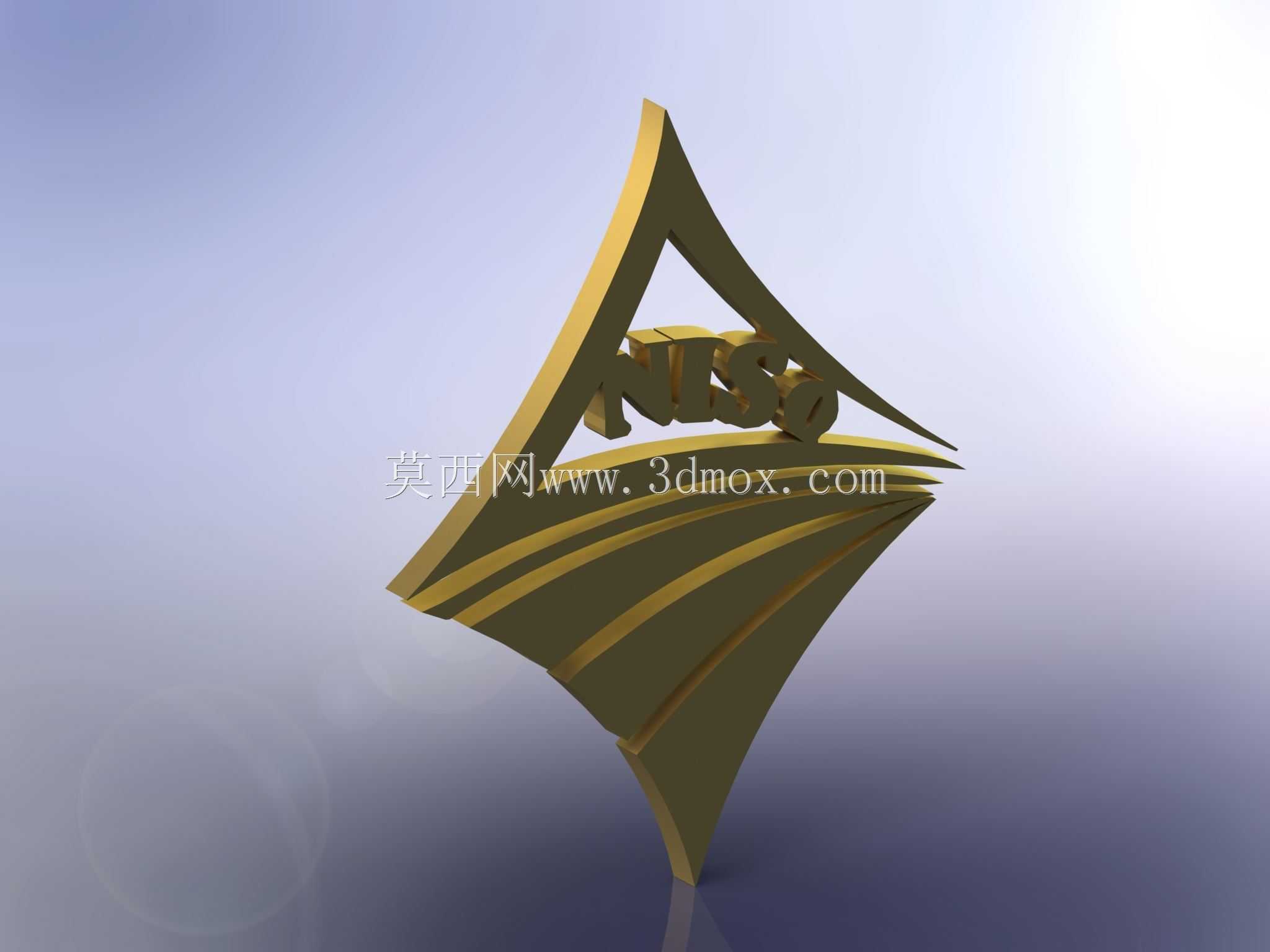

这类立体标识造型常应用于工程院校的校门入口展示、校史馆陈列、院系公共区域导视、毕业纪念文创衍生等场景，区别于普通平面印刷标识，立体结构的标识在不同光照角度下会呈现出层次分明的光影效果，能更好传递工科院校严谨又兼具创新的特质。从实际使用角度出发，这类标识如果作为落地陈设使用，底部需要预留足够的安装固定面，通常底部支撑端的截面宽度要控制在整体高度的八分之一到六分之一之间，保证放置时的重心稳定，避免出现倾覆风险；如果是作为墙面嵌入式陈设，背部需要设计平整的安装基准面，预留沉头螺丝孔位，孔位间距要匹配常规墙面膨胀螺栓的安装尺寸，避免现场安装时重新打孔破坏造型完整性。设计过程中首先要梳理标识的核心识别元素，将平面化的校徽文字与几何轮廓做立体化拉伸，同时要避免尖锐棱边直接外露，所有外露的边角都要做R0.5到R2的圆角过渡，一方面是加工过程中避免应力集中导致的压铸或铣削变形，另一方面日常陈设时也能防止磕碰划伤。造型主体的流线型曲面不是随意做的弧度，每一段曲面的曲率都要匹配金属加工的成型工艺，如果采用钣金折弯工艺，曲面的折弯半径不能小于板材厚度的1.5倍，避免折弯处出现开裂；如果采用铸造工艺，要提前设计好拔模斜度，整体拔模角度控制在1到3度之间，方便后期脱模。标识中部的文字凸起部分，凸起高度要控制在3到8毫米之间，过高会导致整体重心上移，过低则在远距离观看时无法形成足够的光影差，识别性会打折扣。主体的菱形外轮廓做了分层递进的切面设计，每一层切面的角度差控制在15度左右，这样在自然光或者室内顶光照射下，不同切面会形成自然的明暗过渡，不会出现大面积的反光盲区。从安装边界来看，如果是放置在室内展台，整体占用的平面投影尺寸要适配常规展台的承载面积，通常投影的最大对角线长度不超过1.2米，方便搬运和位置调整；如果是户外放置，整体高度可以根据场地空间放大到1.8到2.5米，此时底部需要额外设计预埋的连接法兰，法兰厚度不低于10毫米，通过膨胀螺栓与地面基础牢固连接，同时金属表面要做户外耐候处理，避免长期日晒雨淋出现锈蚀掉漆。在结构细节上，标识内部如果是空心结构，要在隐蔽位置设计排水孔和透气孔，避免户外使用时内部积水冻胀破坏结构；如果是实心金属加工，要提前核算整体重量，匹配对应承载能力的安装基础，避免安装后出现基础沉降。这类立体标识的建模过程中，要特别注意曲面之间的G2连续，避免出现曲面接痕，否则后期不管是3D打印打样还是CNC精加工，接痕位置都会留下明显的加工瑕疵，需要额外的打磨抛光工作量，增加制作成本。同时所有的凸起文字和外轮廓的衔接位置要做自然的圆角过渡，不能出现直角接缝，避免抛光时出现死角，影响最终的金属质感呈现。
