工业设备可调节定位支点结构

在各类工业装配、工装夹具以及非标自动化设备的搭建过程中，可调式定位支点是应用频次极高的基础支撑部件，这类部件的核心作用是在工件装夹、设备调平、工位定位环节提供可微调的支撑力，抵消工件加工面的平面度误差、装配累计公差带来的定位偏差，避免硬接触导致的工件表面压伤或者定位失准问题。从实际工程应用场景来看，这类可调支点常被布置在工装夹具的支撑端面、检测工位的工件承托位置、小型设备的底部调平点位，以及流水线旁的工件临时停靠支撑位，尤其是在钣金件焊接、精密零件检测、小型模组装配的工位上，可调支点的调节精度直接影响最终的装夹稳定性与加工精度。

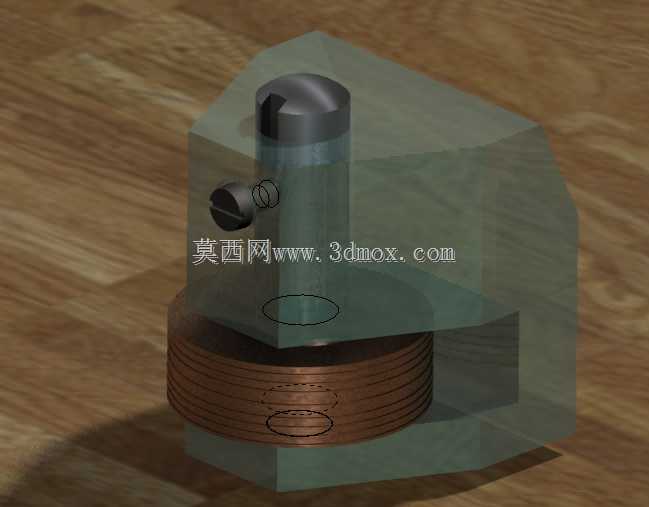

这款可调支点的结构设计围绕微调便利性与支撑稳定性展开，整体采用柱式主体搭配端部接触头的结构形式，主体部分预留了调节行程空间，通过螺纹副的旋合长度变化来实现支撑高度的微调，调节过程中不会出现径向偏移，保证支撑点位的坐标一致性。端部接触头采用了小面积的弧面接触设计，和工件表面接触时为点接触形式，能够避免面接触带来的过定位问题，即使工件表面存在轻微的斜度或者粗糙度差异，也能保证支撑力垂直作用于接触点位，不会产生侧向分力导致工件移位。

从安装边界来看，这款可调支点的主体外径适配常规的工装板安装孔位，安装时可以直接嵌入工装板的预留孔中，通过侧面的锁紧件固定调节后的高度，不需要额外设计复杂的安装座，能够直接兼容现有多数工装的孔位标准，降低改装成本。整体的调节行程覆盖了常规工位所需的微调范围，在行程范围内调节时，支撑的承重能力不会出现明显衰减，能够满足小型金属工件、塑料模组等常见加工对象的承重需求，不会因为调节到极限行程而出现支撑刚性下降的问题。

在设计思路上，这款可调支点没有采用复杂的多零件拼接结构，而是将调节功能与支撑功能集成在单一主体上，减少了零件数量，也就降低了长期使用后的零件磨损松动概率，日常维护只需要定期清理螺纹副之间的加工碎屑即可，不需要频繁更换易损件。接触头部分做了硬化处理，长期和金属工件接触也不会出现凹陷或者磨损变形，保证长期使用后的调节精度一致性，避免因为接触头磨损导致的支撑高度偏差。

实际使用过程中，操作人员只需要在工件放置到位前，先将各个支点预调到接近工件支撑面的高度，放置工件后再逐个微调各个支点的高度，配合百分表检测工件的平面度，待所有点位调整到位后锁紧侧面的固定件即可完成定位，整个调节过程不需要复杂的工具，单手即可完成操作，能够大幅缩短工装调试的时间。在一些需要频繁更换工件型号的多品种小批量生产工位，这类可调支点不需要重新制作专用工装，只需要调整各个支点的位置与高度，就能适配不同外形尺寸的工件装夹需求，有效提升工装的通用率，减少专用工装的制作成本与存放空间。

不同于固定式支撑柱的不可调节特性，这款可调支点能够补偿工件本身的形位公差，尤其是针对铸造件、焊接件这类本身存在一定变形的工件，固定式支撑往往会出现部分支撑点悬空、部分支撑点过压的问题，而可调支点可以根据每个接触点位的实际高度进行适配，保证每个支撑点都能均匀承受工件的重力，避免装夹过程中工件出现弹性变形，最终影响加工或者检测的精度。在一些精密检测工位，这类可调支点还可以配合隔震垫使用，进一步降低外部振动对检测结果的影响，为检测工序提供稳定的支撑基础。
