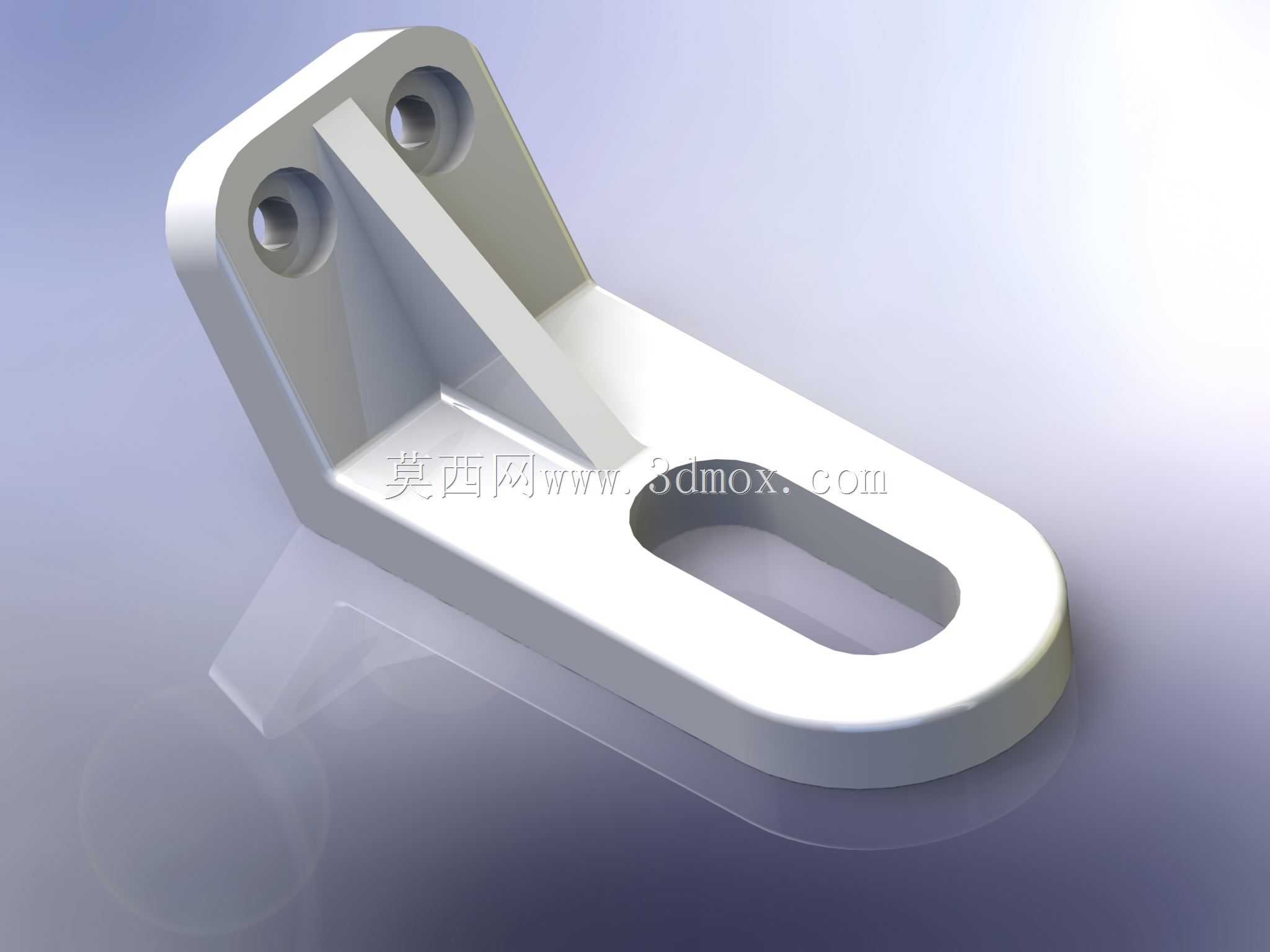

带加强筋L型腰形孔安装固定支座

这类带加强筋的L型安装支座，在轻工自动化输送线、小型设备机架辅件安装、工装夹具定位模块上的应用十分普遍，很多现场做设备改造的工程师都对这类零件不陌生——它不需要复杂的安装基础，靠两个沉头孔完成本体的基面固定，伸出端的腰形孔可以给配套安装的传感器、小型导向件、管线固定卡扣留出足够的位置调整余量，不用在安装基面反复打孔攻丝，就能适配不同安装位置的微调需求，在小批量设备改型、现场工装调试场景下能省不少现场加工的工时。

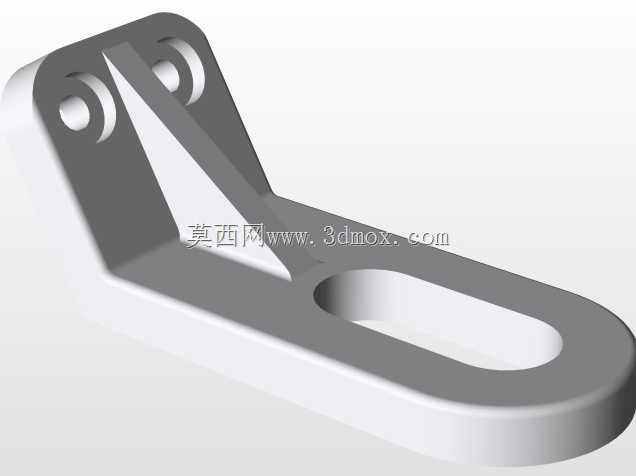

从结构设计逻辑来看，这个零件的L型弯折处做了三角形加强筋，筋位从竖直安装面的中部一直延伸到水平伸出臂的根部，刚好覆盖两个安装沉孔的受力传导路径，当水平臂端承受垂直方向的负载时，加强筋可以把竖直方向的弯折力矩直接传导到竖直安装面的固定点上，避免L型转角处出现应力集中导致的塑性变形，很多新手做这类支架的时候容易忽略筋位的受力走向，把筋做的太窄或者位置偏斜，实际加载后很容易在转角处出现开裂，这个模型里的筋位宽度刚好和两个沉孔的孔距匹配，筋的厚度和支座本体壁厚保持一致，不会因为筋位过厚导致注塑或者铣削加工时出现壁厚不均的问题。

安装边界上，竖直安装面的两个沉头孔是同轴排布，孔位间距适配常用的M6内六角螺丝安装，沉孔深度刚好可以把螺丝头完全埋入安装面，保证竖直面和安装基面完全贴合，不会因为螺丝头突出导致安装倾斜；水平伸出端的腰形孔长度覆盖了常用的20mm调整行程，腰形孔的宽度适配M5的固定螺丝，不管是安装小型光电传感器的安装支架，还是固定小型气动管路的管夹，都可以沿着腰形孔的长度方向调整安装位置，不需要重新加工安装孔。零件的所有外边缘都做了R2的圆角过渡，一方面是避免锐边划伤安装操作人员，另一方面也能减少加工时的应力集中，尤其是在数控铣削加工的时候，圆角过渡可以减少刀具的急停换向，提升加工表面的质量。

实际选型使用的时候，要注意这个支座的负载上限，因为水平臂的伸出长度大概是竖直安装面高度的1.2倍，当负载作用在腰形孔最外端的时候，力臂最长，这时候要核算螺丝的剪切强度和支座本身的抗弯强度，如果是用于有振动的设备上，还要在安装面之间加防滑垫片，避免长期振动导致固定螺丝松动。很多做小型桌面设备设计的工程师，会把这类支座用在设备内部的PCB板安装、小型散热风扇固定、走线槽的端部支撑场景，相比直角角码，这种一体成型的支座刚性更好，没有拼接缝隙，安装后的整体一致性更强，不会出现拼接角码容易错位的问题。

建模的时候要注意几个细节：腰形孔的两端圆弧要和直边段完全相切，避免出现建模时的碎面，导入加工编程软件的时候出现轮廓识别错误；加强筋和两个壁面的交接处要做微小的圆角过渡，不要做成直角相接，不管是3D打印打样还是铣削加工，直角相接的位置容易出现应力集中，而且加工时刀具在直角位置容易留下接刀痕；沉头孔的角度要和常用的内六角螺丝沉头角度匹配，一般是90度，不要做成其他角度导致螺丝头无法完全沉平。另外这个支座的水平臂底面和竖直安装面的垂直度要控制在0.05mm以内，不然安装后水平臂会出现倾斜，导致上面安装的零件位置出现偏差，尤其是安装对位置精度要求高的光电传感器时，安装面的倾斜会直接导致传感器的检测距离出现误差，影响设备的正常运行。

在不同的应用场景下，这个支座可以选用不同的材料加工，如果是用于普通的设备机架固定，用6061铝合金阳极氧化处理就足够，重量轻而且有不错的防锈能力；如果是用于有腐蚀环境的车间，比如食品加工设备或者化工车间的辅件安装，可以选用304不锈钢加工，虽然重量大一点但是抗腐蚀能力强；如果是用于低成本的民用设备，也可以用ABS或者尼龙注塑批量生产，这时候要注意注塑时的拔模角度，竖直安装面和水平臂的拔模方向要保持一致，减少模具的抽芯结构，降低批量生产的成本。
