外六角螺栓配六角螺母组合三维设计

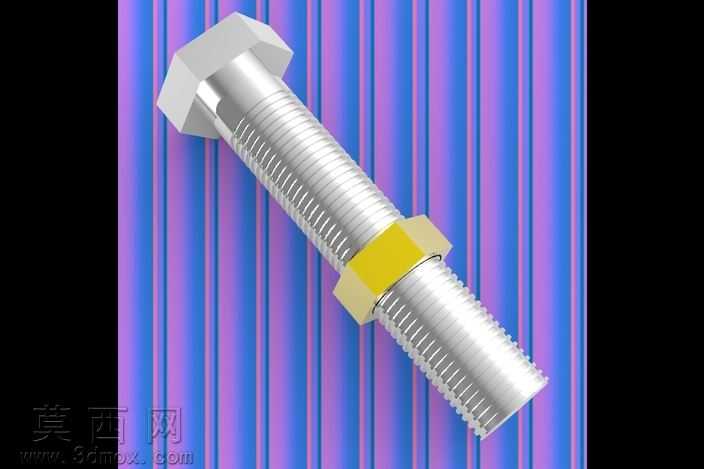

本作品为外六角螺栓搭配六角螺母的组合式紧固件三维模型，建模过程严格遵循公制紧固件的通用尺寸规范，先以草图绘制螺栓六角头部的正六边形轮廓，通过拉伸凸台生成头部基体，再对头部棱边做符合工艺要求的倒角处理，还原实际冷镦成型后的边角过渡特征。螺栓杆部建模时，先绘制光杆段与螺纹段的分界轮廓，光杆部分保证圆柱度公差符合装配要求，螺纹段采用螺旋线扫描切除的方式生成真实牙型，精准还原三角螺纹的牙距、牙高与牙型角参数，螺纹首尾处做自然收尾处理，避免出现建模失真的尖锐断面。配套的六角螺母建模时，先拉伸生成六角基体，中心位置通过旋转切除生成内螺纹底孔，再采用与外螺纹匹配的螺旋线参数扫描切除内螺纹牙型，保证内外螺纹装配时可完全啮合无干涉，螺母两端面均做倒角处理，贴合实际产品的去毛刺工艺特征。材质设置上，螺栓与螺母均采用常见的镀锌碳钢材质参数，金属表面添加细微的磨砂质感与镀锌层的淡金属光泽，螺母表面额外做了彩锌钝化的色泽区分，还原实际五金件的表面处理效果。渲染阶段采用紫蓝渐变的竖纹背景突出金属零件的轮廓，打光采用多组柔光光源，既清晰展现螺纹的牙型起伏细节，也避免金属表面出现过曝的高光区域，同时还原六角头部与螺母棱边的金属反光特性。结构设计上充分考虑紧固件的实际装配逻辑，螺栓螺纹段长度预留足够的螺母拧入余量，光杆段直径与螺纹大径的尺寸差符合标准件规范，六角头部与螺母的对边尺寸、对角尺寸均严格对应同规格紧固件的通用参数，可直接用于机械装配场景的干涉检查、装配模拟，也可作为教学演示素材用于讲解螺纹连接的结构原理与装配关系，模型的细节还原度高，各特征参数符合工业生产中的通用标准，能够适配多数机械设计场景的调用需求。
