涡轮增压器平衡机核心总成结构设计

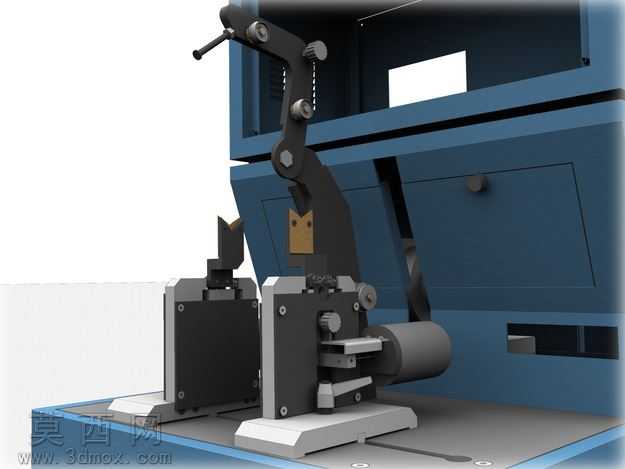

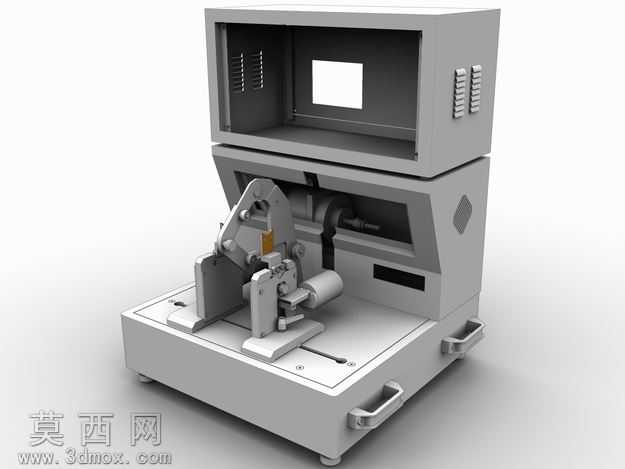

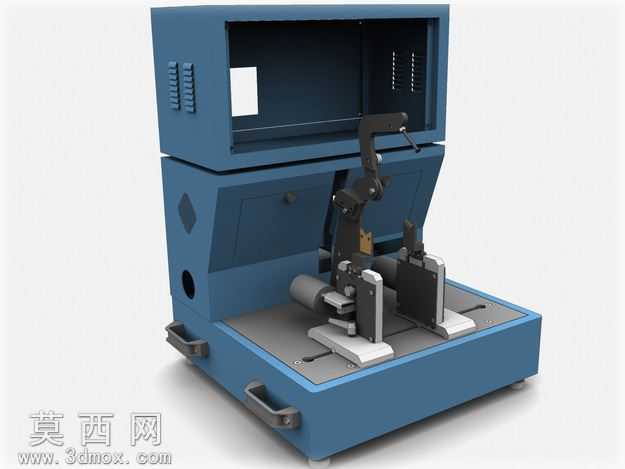

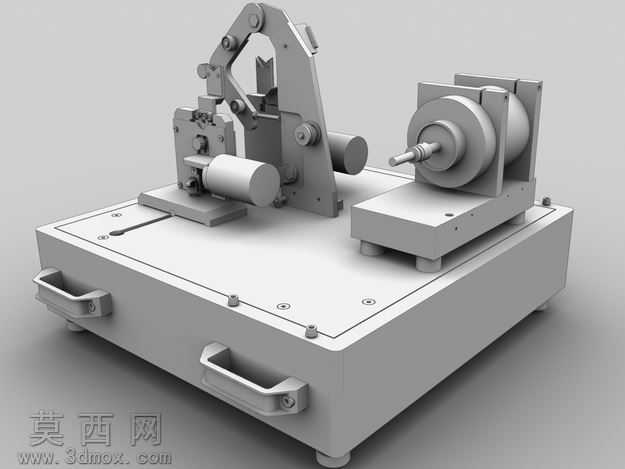

本作品为涡轮增压器平衡机核心总成的三维建模设计，建模过程严格遵循实物逆向测绘的精度要求，以0.005毫米的公差标准完成全零件的尺寸还原，完整复刻了设备的全部装配关系与功能结构。建模阶段从基座主体开始搭建，首先完成带集成式拉手、可调支撑脚的箱式基座建模，对基座顶面的安装定位孔、走线槽、固定螺孔的位置与尺寸做了精准还原，保证基座作为承载主体的结构合理性。随后分别完成两大核心功能模块的建模：一侧为涡轮增压器装夹定位机构，包含铰接式压紧臂、定位块、调节旋钮、驱动组件等零件，对铰接处的转动副结构、压紧块的仿形定位面、调节螺杆的螺纹结构都做了精细化建模，还原了夹具快速装夹、位置可调的功能特性；另一侧为转子驱动检测模块，包含驱动电机、主轴安装座、定位顶尖、支撑调节块等零件，精准还原了主轴的同轴度结构、安装座的可调滑轨结构，保证驱动模块可适配不同规格涡轮增压器转子的平衡检测需求。材质与渲染阶段，针对不同零件的实际材质做了区分设置：基座主体采用磨砂金属材质模拟铸铁喷塑的表面质感，装夹机构与驱动模块的金属结构件采用哑光钢材材质，转动销轴、调节旋钮等操作件做了金属亮面处理，拉手部分采用防滑橡胶材质，通过光影与材质参数的调整，渲染图清晰呈现出各零件的结构边界与装配层次，直观展示设备的整体布局。设计思路上，该核心总成围绕涡轮增压器转子的动平衡检测需求搭建，装夹机构可实现涡轮增压器壳体的快速定位与压紧，驱动模块可带动涡轮转子高速旋转，配合内置的检测元件完成转子不平衡量的采集与校正，所有连接部位均采用螺丝、螺栓、垫片等标准紧固件实现装配，既保证了结构的连接强度，也兼顾了设备拆装维护的便捷性，整体结构布局紧凑，操作空间预留合理，各功能模块的位置匹配度高，可直接用于平衡机设备的结构参考、装配教学以及相关检测工装的优化设计。
