多工位回转式涡轮增压器加工设备结构

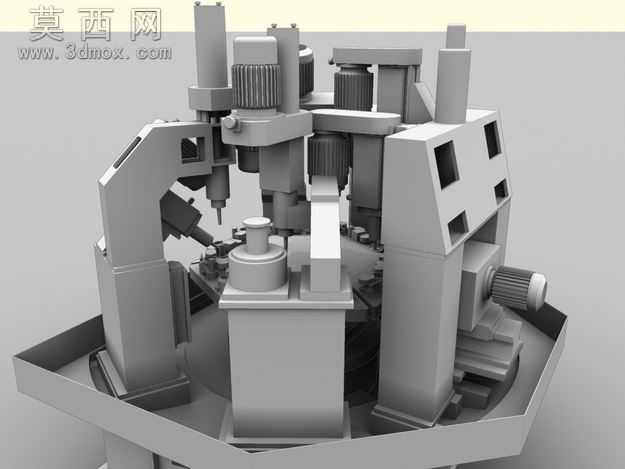

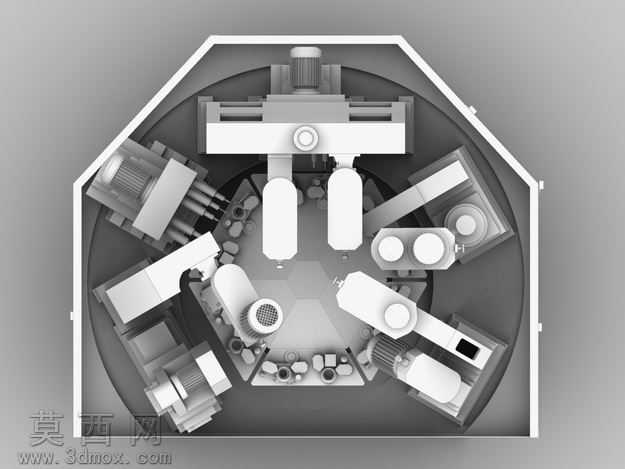

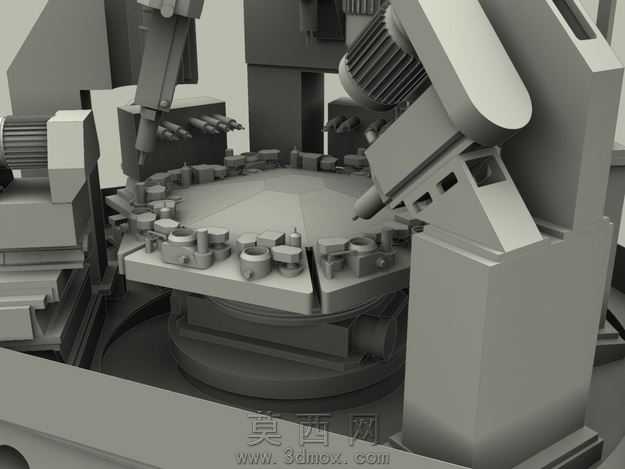

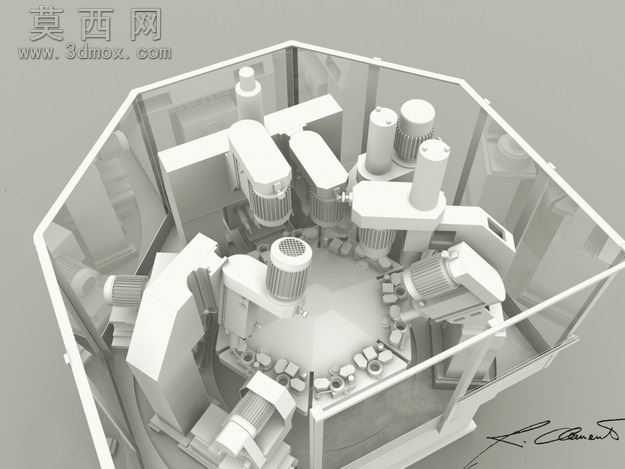

本模型为多工位回转式涡轮增压器加工专用设备的三维结构设计，整体采用正六边形封闭式防护框架布局，建模过程中严格遵循精密加工设备的结构设计逻辑，对设备各功能模块进行了1:1比例的参数化还原。建模阶段首先搭建核心回转工作台基准，以中心回转基座为原点，沿圆周方向均匀排布六个独立加工工位，每个工位对应配置独立的进给滑台、主轴驱动单元与工件夹持机构，确保各工位可同步完成不同工序的加工作业，实现工件从上下料到多工序加工的流转无需二次装夹，大幅提升涡轮增压器壳体类零件的加工效率。模型对各驱动电机的外观结构、安装定位方式进行了精细化建模，还原了电机散热筋、接线盒、输出端连接结构的细节特征，进给滑台部分清晰呈现了导轨副、丝杠传动组件、限位挡块的装配关系，可直观观测到各运动部件的行程范围与运动轨迹。防护结构采用透明视窗与金属框架结合的设计，既还原了工业设备安全防护的功能属性，也可清晰展示内部加工区域的布局逻辑，底部支撑框架做了加强筋结构设计，保障设备整体运行的结构稳定性。渲染阶段采用哑光工业灰作为主体金属材质基调，透明视窗赋予高透亚克力材质属性，电机部分做了哑光黑与银灰金属质感区分，通过柔和的顶光与侧光搭配，清晰呈现各部件的结构层次与装配关系，避免阴影遮挡关键结构细节。设计思路围绕涡轮增压器壳体的多工序加工需求展开，通过回转式多工位布局缩短工件流转时间，各工位主轴可根据工序需求配置铣削、钻孔、镗削等不同加工刀具，实现一次装夹完成多面加工，有效规避多次装夹带来的定位误差，适配涡轮增压器壳体这类复杂异形零件的高精度加工需求，模型完整呈现了设备的装配逻辑、运动部件布局与防护结构设计，可用于设备结构验证、加工工艺演示与技术方案沟通场景。
