平衡机加速度计核心总成结构设计

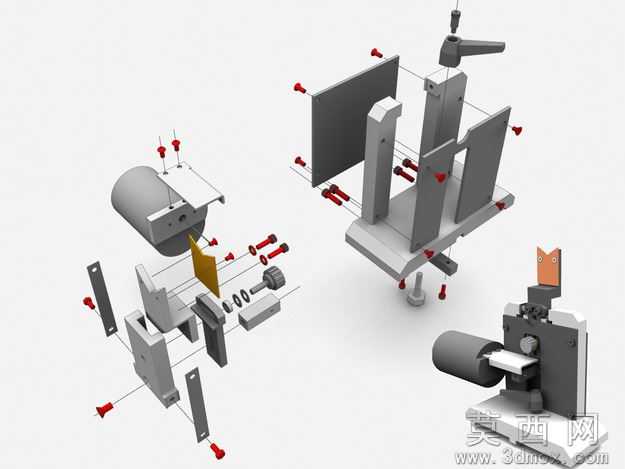

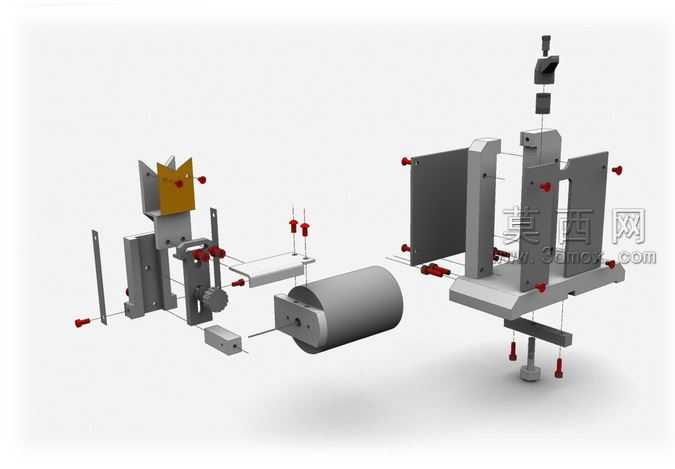

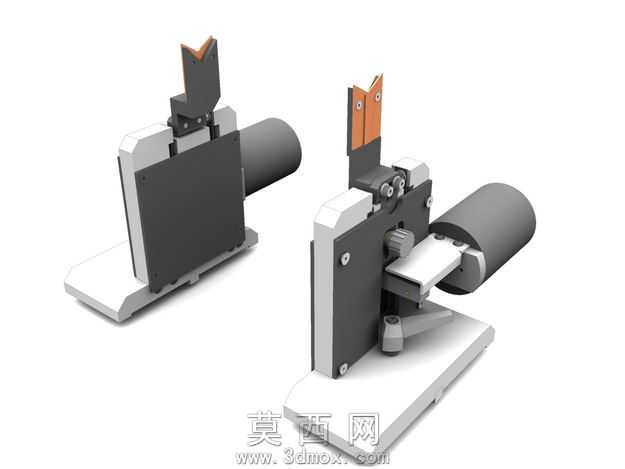

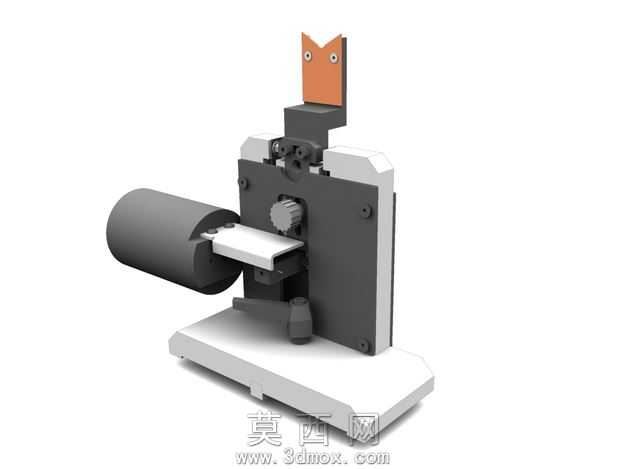

本作品为平衡机配套的加速度计核心总成三维建模设计，整体采用模块化装配思路完成全结构搭建，建模过程严格遵循机械加工公差规范，核心装配公差控制在0.005毫米级别，确保各部件配合精度满足动平衡检测的严苛要求。模型完整还原了总成的基座支撑模块、检测传感模块、传动连接模块、定位锁紧模块四大核心组成部分，基座部分采用加厚平台式设计，建模时通过拉伸、倒角、阵列特征完成安装孔位与定位槽的细节刻画，表面赋予磨砂金属材质，还原铸铁基座的厚重质感与耐磨属性。中部的核心检测主体采用框架式镂空结构，既保证结构刚性又降低整体自重，建模时通过布尔运算完成内部传动齿件、定位卡槽的结构拟合，侧面的锁紧拨杆部件单独完成子装配建模，还原其可转动锁紧的活动结构，赋予哑光黑色硬质合金材质，凸显功能部件的耐用属性。左侧的圆柱形连接轴段通过同轴度约束完成与主体框架的装配，轴端的连接卡槽细节完整，赋予抛光金属材质，还原传动轴的加工精度。顶部的橙色定位挡片采用异形轮廓设计，建模时通过草图绘制、拉伸切除完成顶部缺口与安装孔的细节，赋予哑光工程塑料材质，区分不同功能部件的材质属性。整体渲染采用均匀柔光环境，避免强反光遮挡结构细节，各部件的装配关系完全按照实际拆装顺序搭建，螺钉、螺栓、垫片等标准件均按实际装配位置阵列排布，完整还原设备的真实装配逻辑，可直接用于装配工艺演示、结构原理讲解以及后续的工程图纸导出，为平衡机检测部件的优化设计、生产装配提供直观的三维数字模型支撑，模型各部件均可单独拆分编辑，方便后续针对不同检测量程需求做结构参数调整。
