弯臂式双管焊接工装结构三维设计

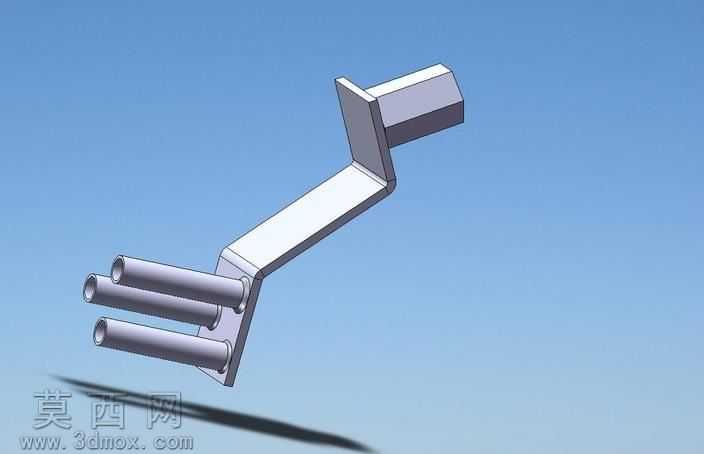

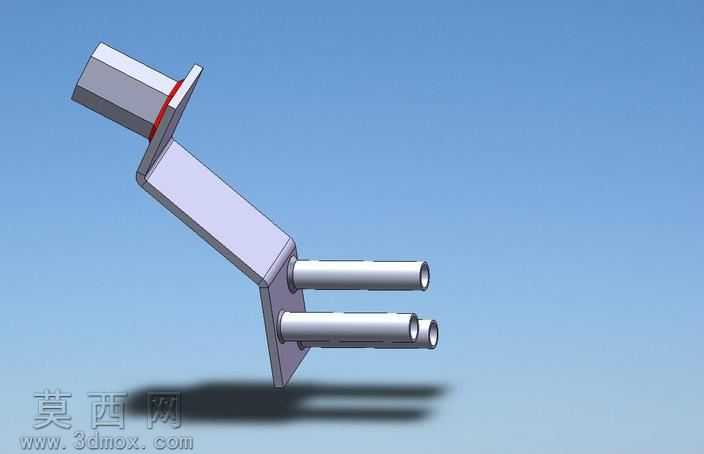

本作品为针对双圆管与弯折臂板焊接工序设计的专用定位工装，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于焊接工序的定位基准要求，拆分工装为安装基座、弯折支撑臂、管体定位座、压合固定块四个核心功能模块，各模块间采用贴合基准面配合的装配逻辑，确保焊接过程中各待焊工件的相对位置精度。建模过程中对弯折支撑臂做了等强度弯折处理，弯折处采用圆角过渡结构避免应力集中，支撑臂上端的压合块设置了与待焊方柱端面匹配的贴合型面，压合块边缘预留了焊枪操作的避让空间，避免焊接作业时工装与焊枪发生干涉。双管定位座采用垂直立板结构，立板上开设与待焊圆管外径匹配的同轴定位孔，两个定位孔保持平行度公差要求，确保两根圆管装配后轴线平行、伸出长度一致，定位孔边缘做倒角处理方便工件快速装入。渲染阶段采用哑光金属材质模拟工装的钢制加工表面，通过环境光遮蔽效果突出各结构的拼接缝隙与轮廓边界，背景采用纯色渐变蓝天突出工装主体结构，阴影效果采用柔和投影模拟真实光照下的放置状态，清晰展现工装的整体形态与各部件的连接关系。设计思路围绕焊接作业的实操需求展开，摒弃了冗余的复杂调节结构，采用固定式定位结构保证重复装夹的位置一致性，工装整体重心偏向安装基座侧，确保放置与装夹过程的稳定性，各定位型面均按照待焊工件的实际尺寸做公差适配，既保证工件装入顺畅无卡滞，又能控制焊接过程中的工件移位量，满足小批量焊接生产的定位精度要求，同时工装结构简单易加工，可直接通过板材切割、铣削、钻孔等常规机加工工序完成制作，具备较强的实际落地实用性。
