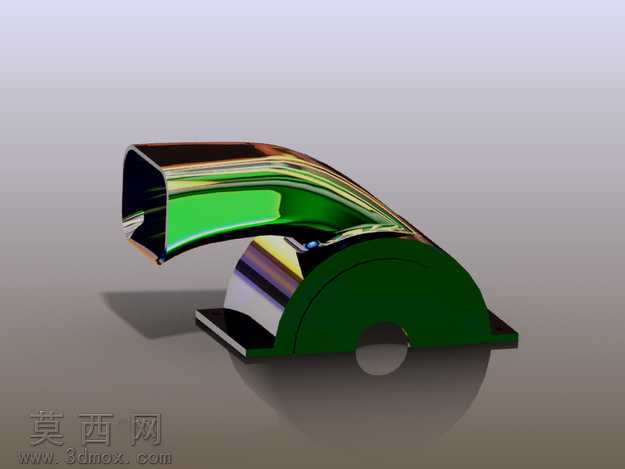

弯管状带安装底座工业壳体结构

该工业构件采用三维参数化建模方式完成整体结构搭建，建模过程中优先以实体拉伸、曲面扫掠结合的方式构建主体弯管形态，针对弯管段的平滑过渡曲面，通过多截面曲面拟合实现曲率连续，避免曲面出现褶皱、棱角突变等问题，保证管道内壁的流体通行顺畅性。构件底部的安装底座采用带安装孔的平板结合半圆弧避让结构设计，建模时先绘制底座的轮廓草图，通过拉伸生成底座基体，再对底座与弯管衔接的位置做圆角过渡处理，分散应力集中点，同时在底座上均匀布置沉头安装孔，孔位尺寸与常用紧固件规格匹配，保证安装时的定位精度与连接牢固度。材质设置上选用哑光金属质感的铸铁材质参数，调整材质的粗糙度、反射率参数，模拟铸件表面细微的颗粒质感，渲染阶段采用三点布光方式，主光源从斜上方打亮构件主体曲面，辅光源补全暗部细节，背光源勾勒构件轮廓边缘，清晰呈现弯管的曲面弧度、底座的结构层次以及各部位的衔接关系。设计思路上，该构件兼顾流体导向与安装固定双重功能，弯管的方形端口适配对应规格的管道对接需求，底部半圆弧避让结构可避开配套的轴类或圆柱类构件，减少安装时的空间干涉，整体壁厚保持均匀一致，符合铸件生产的工艺要求，避免壁厚差异过大导致的铸造缺陷，各衔接位置的圆角半径根据受力大小做差异化设置，受力较大的衔接位置采用大圆角过渡，提升构件的结构强度，安装孔的位置排布经过重心校核，保证构件安装后受力均匀，长期使用不会出现变形、松动等问题。建模过程中对各特征参数做关联设置，后续调整弯管角度、底座尺寸、安装孔位时可通过修改参数快速完成模型迭代，适配不同的安装场景与使用需求，曲面构建完成后通过曲面连续性检查、壁厚分析、干涉检查等工具验证模型合理性，确保模型可直接用于后续的工程出图、仿真分析以及生产加工环节。
