车床尾座三维结构设计模型

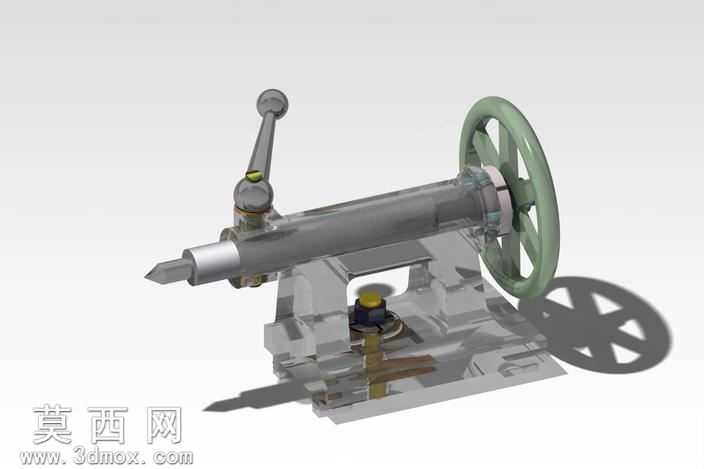

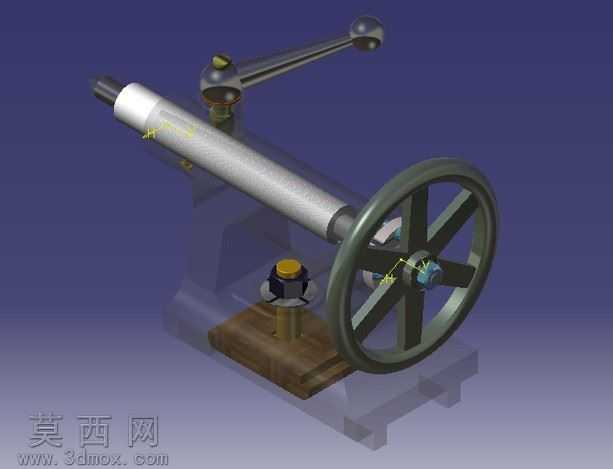

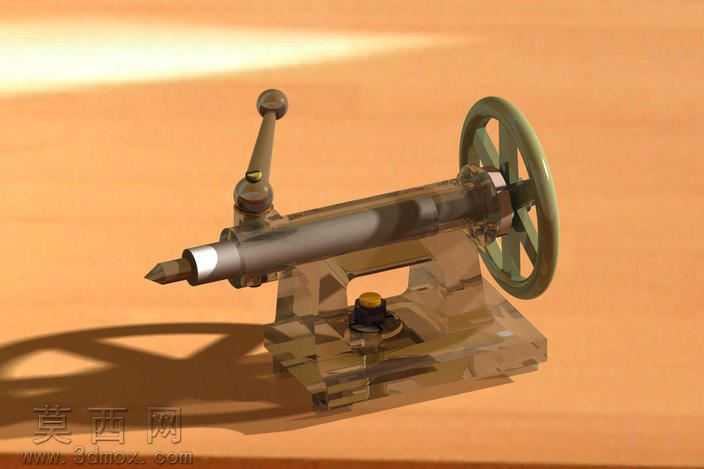

本模型为车床配套尾座的完整三维结构设计成果，建模阶段严格遵循普通车床尾座的实际功能逻辑与尺寸比例，采用自底向上的建模思路完成各零件的独立构建后再进行总装配约束。首先针对尾座的核心承载部件底座进行建模，依据铸件的实际形态绘制底座的轮廓草图，通过拉伸、拔模、圆角等特征还原铸造底座的厚重结构，同时预留出与车床床身配合的安装导轨槽、锁紧机构的安装位，保证底座的安装定位结构完全匹配实际车床的装配要求。针对套筒组件，建模时严格控制内孔的锥度参数，还原莫氏锥孔的标准尺寸，保证顶尖安装后的同轴度精度，同时在套筒外壁加工出与锁紧机构配合的键槽结构，确保套筒伸缩时的导向精度与锁紧可靠性。手轮部分采用轮辐式结构建模，还原手轮的握持手柄、轮缘、轮毂的完整结构，通过装配约束将手轮与丝杆组件连接，还原手轮转动带动套筒伸缩的传动逻辑，丝杆与螺母的配合结构也按照梯形丝杆的实际参数进行建模，保证传动的平稳性与自锁性能。锁紧机构部分分别构建了手柄锁紧组件与底座锁紧组件，还原偏心锁紧的结构原理，确保模型可以直观展示尾座套筒锁紧、尾座整体床身锁紧的操作逻辑。渲染阶段针对不同零件赋予对应材质：底座、手轮等铸件部分赋予铸铁材质，调整粗糙度参数还原铸件表面的亚光金属质感；套筒、丝杆、顶尖等加工件赋予调质钢材质，添加轻微的金属反光效果，突出机加工表面的精度质感；操作手柄部分赋予胶木材质，还原非金属操作件的哑光深色质感；锁紧旋钮等小零件做发黑处理的材质效果，区分不同零件的表面处理工艺。整体渲染采用暖色调柔光环境，添加柔和的地面投影，突出尾座整体的结构层次感，让各部件的装配关系清晰可见。整个模型完整还原了车床尾座的全部功能结构，可用于机械原理教学、车床结构认知、虚拟装配实训等场景，所有零件的装配约束均符合实际机械装配要求，不存在干涉问题，结构逻辑严谨，能够直观展示尾座支撑长轴类工件、配合主轴完成钻铰孔加工的功能原理，清晰呈现尾座从手动进给、位置锁紧到顶尖装夹的完整工作流程。
