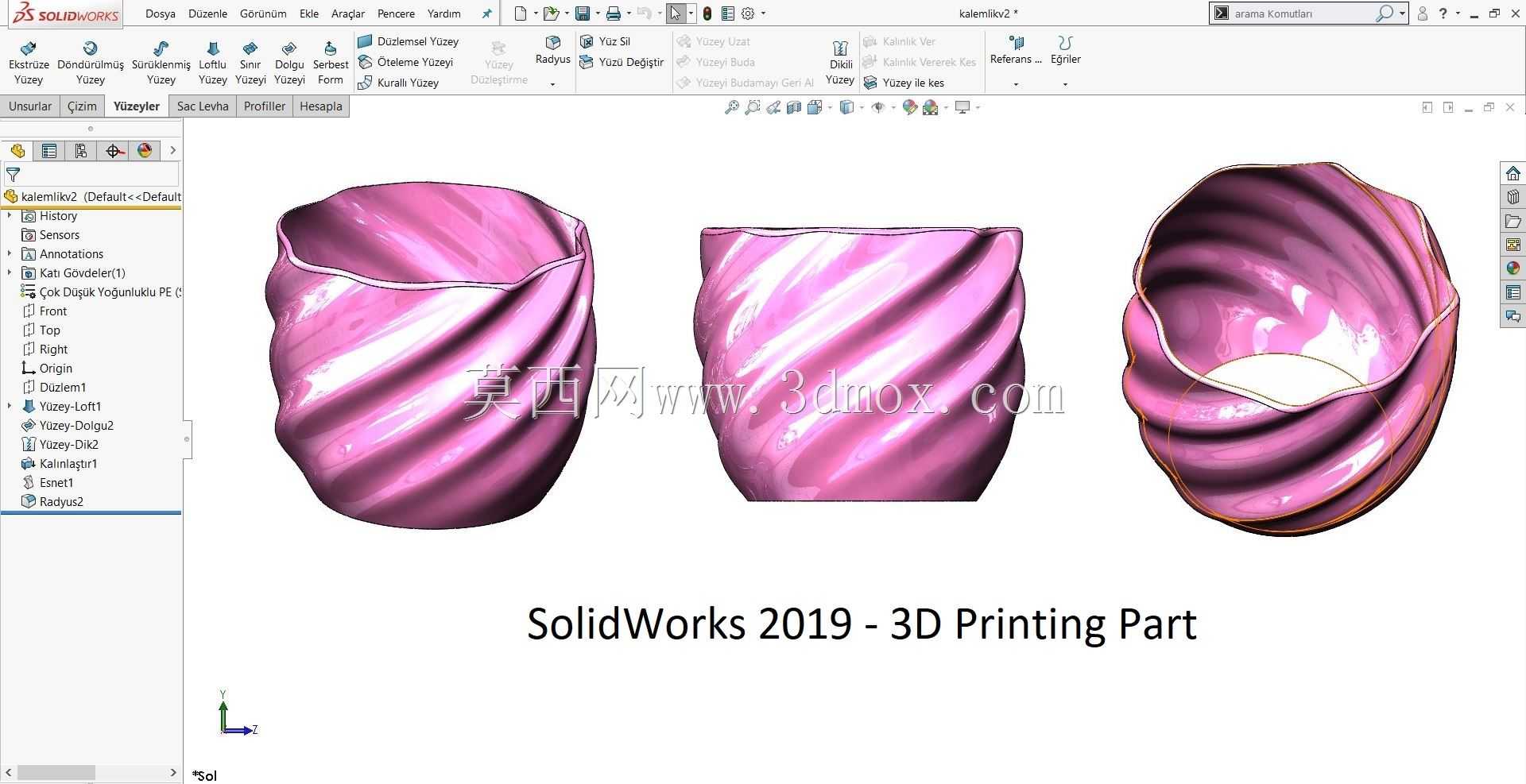

螺旋扭纹创意笔筒3D打印设计

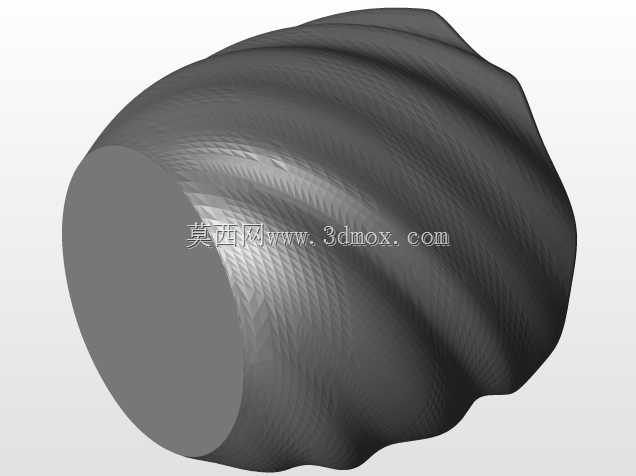

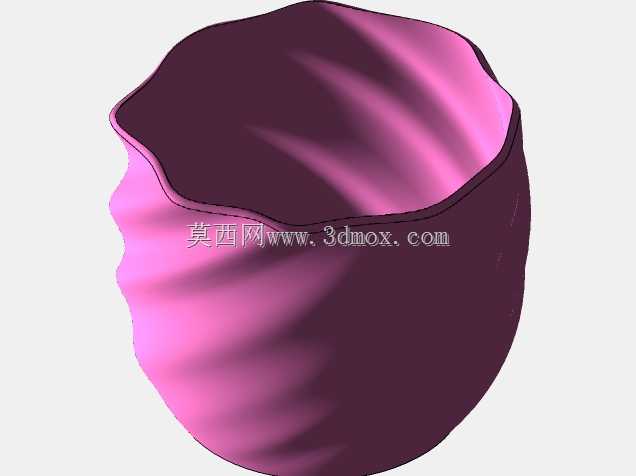

日常桌面文具收纳场景中，常规直筒笔筒往往存在取笔时笔身易卡滞、小物件易滑落、外观与个性化桌面风格适配性差的问题，这款螺旋扭纹结构的笔筒，正是针对桌面文具收纳的实际使用痛点做的定向设计。从实际使用场景来看，它既可以放置在办公桌面收纳钢笔、铅笔、直尺等常用书写工具，也能放在3D打印爱好者的工作台上，收纳镊子、铲刀、小型打磨头等常用操作工具，内壁的螺旋曲面结构能让放入的笔具顺着曲面自然分散排布，不会像直筒笔筒那样所有笔挤在筒底，取笔时不会出现多支笔卡紧难以抽出的情况，拿取单支笔时不会连带其他文具滑落。设计过程中优先考虑了3D打印的成型特性，整体采用无支撑的一体化结构，外壁的螺旋扭纹从底部到口部做连续顺滑过渡，没有尖锐的直角转折，打印过程中不需要额外添加支撑结构，既减少了打印后处理的工作量，也避免了支撑拆除后留下的表面瑕疵影响外观质感。底部做了平整的加厚平面设计，放置在桌面时接触面积足够，不会因为笔具放置重心偏移出现倾倒的情况，口部做了轻微的外翻卷边处理，既提升了手持移动时的触感，也避免了薄壁口部在长期使用后出现开裂变形的问题。外形尺寸上，整体高度控制在100mm左右，最大外径约75mm，底部直径65mm，这个尺寸边界既可以容纳长度140mm以内的常规书写笔，也不会占用过多桌面空间，内壁的螺旋凸起高度控制在3mm，既起到分隔笔具的作用，也不会因为凸起过大减少内部有效收纳容积。从结构强度角度考虑，壁厚设置为2.5mm，采用PLA、PETG等常规3D打印材料打印时，日常使用的抗磕碰强度完全足够，即使不小心从桌面高度掉落，也不会出现碎裂的情况。表面的螺旋纹理除了装饰作用外，还能增加手持时的摩擦力，移动笔筒时不容易打滑脱手，内壁的曲面做了抛光级的顺滑过渡，不会出现刮花笔身漆面的情况。针对不同的使用需求，这个结构还可以做尺寸缩放调整，如果需要收纳更长的绘图工具，可以按比例拉高整体高度，不需要修改曲面的连续过渡逻辑，缩放后依然可以保持无支撑打印的特性。和市面上常见的拼接式笔筒不同，一体化的打印结构没有装配缝隙，长期使用不会积灰，清理时直接用清水冲洗即可，没有卫生死角。扭纹的螺旋角度经过反复调整，既保证了外观的流线动感，也不会因为螺旋角度过大导致内部收纳空间出现无效的狭窄区域，每一处内部空间都可以用来放置文具，空间利用率比同尺寸的直筒笔筒高出15%左右。实际测试使用时，放入12支常规中性笔加2把小型直尺后，整体重心依然稳定，倾斜30度不会出现倾倒，取放最内侧的笔时不需要拨开其他笔具，顺着螺旋曲面的间隙就可以直接抽出，使用流畅度比常规笔筒提升明显。
