可3D打印个人防护呼吸面罩结构

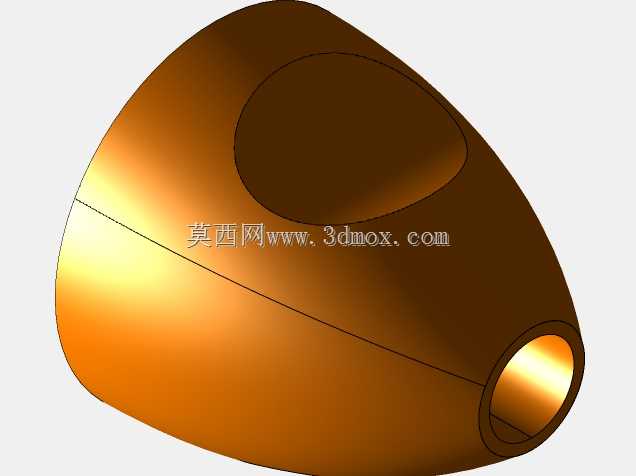

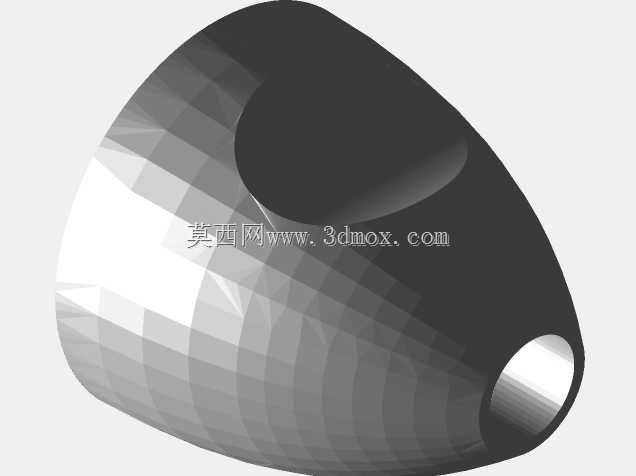

在公共卫生防护场景下，个人呼吸防护装备的应急自制需求始终存在，这款可通过熔融沉积成型工艺制作的防护面罩，正是针对小批量快速自制场景开发的结构方案。从实际使用逻辑出发，面罩主体采用贴合人体面部轮廓的曲面构型，设计阶段参考了成人面部中位尺寸数据，罩体边缘做了连续的圆弧过渡，能够适配多数成年使用者的面部轮廓，配合柔性密封材料即可实现与面部的贴合密封，避免未经过滤的空气从缝隙进入呼吸区域。

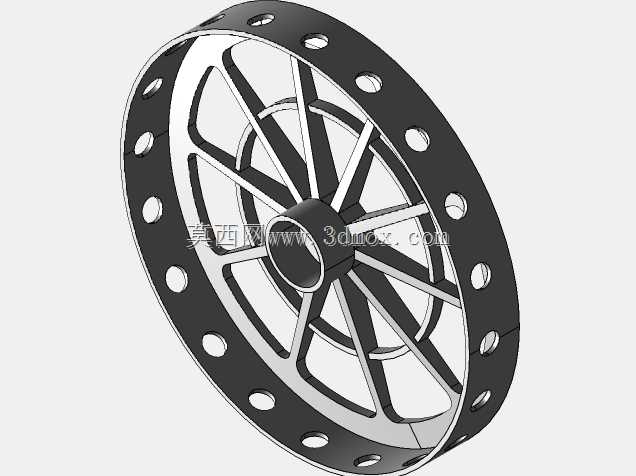

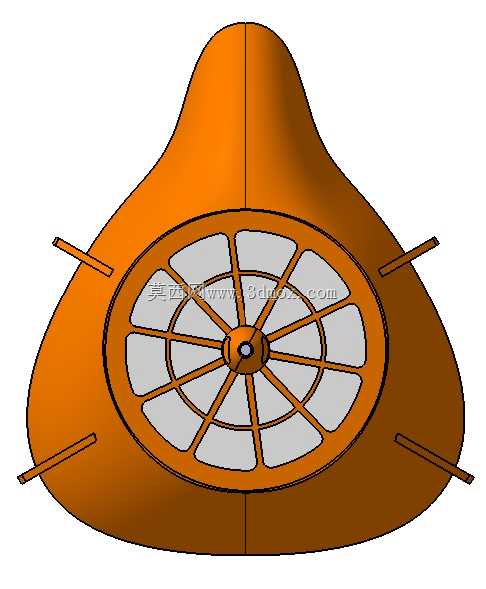

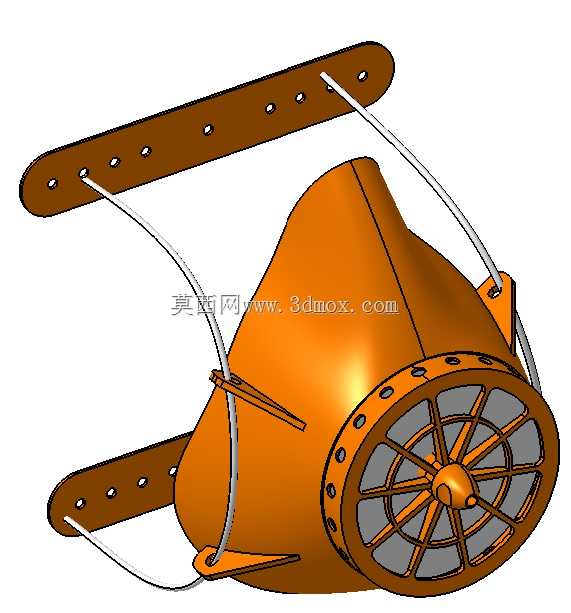

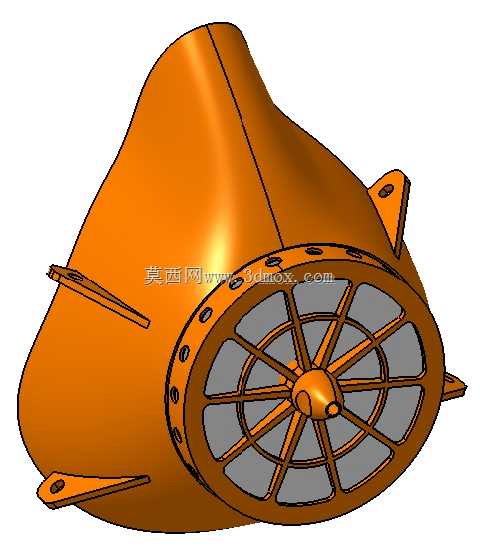

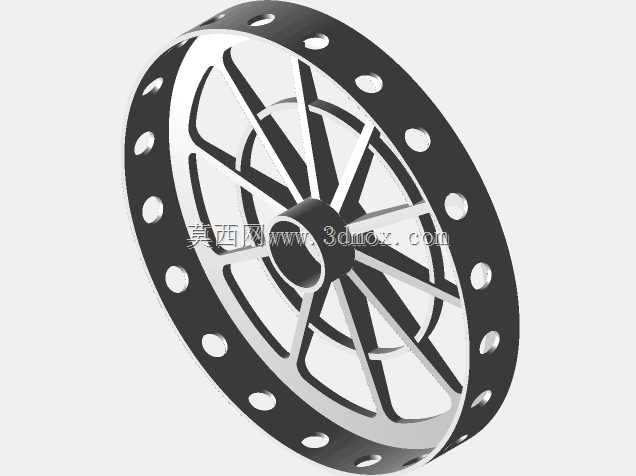

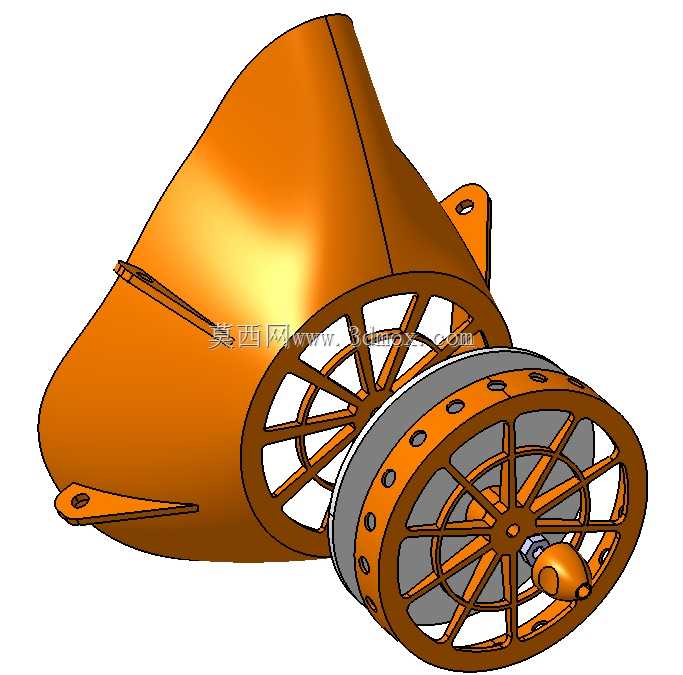

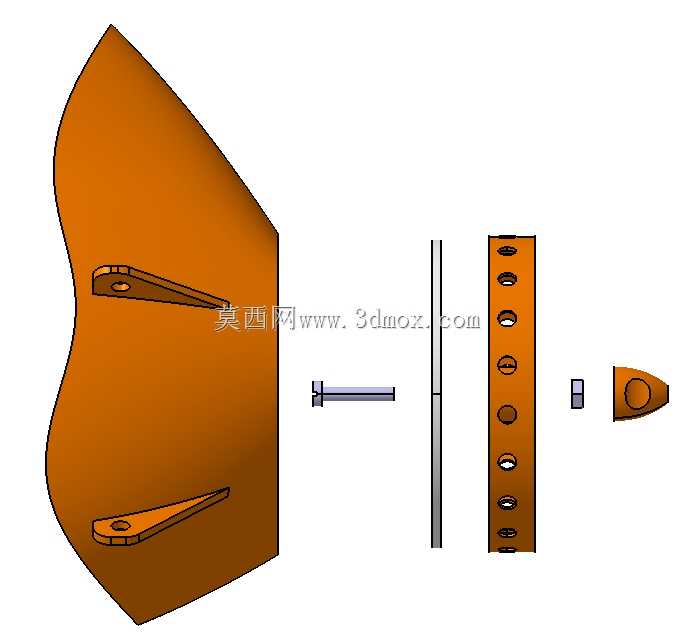

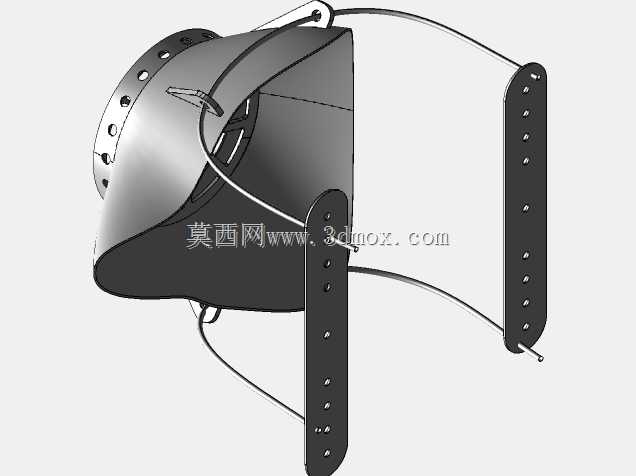

结构上拆分了罩体与过滤端安装座两个核心部分，罩体两侧预留了绑带安装凸耳，凸耳上开设通孔，可直接穿入弹性绑带实现头部固定，凸耳与罩体主体做了加厚过渡处理，避免佩戴受力时出现根部断裂的问题。过滤端采用轮辐式支撑结构，多根径向辐条均匀分布在圆形安装座上，既能够为过滤材料提供足够的支撑力，避免吸气时过滤材料被负压吸变形，又能尽可能降低结构本身对气流的阻挡，保证呼吸时的气流通畅。安装座与罩体之间采用嵌套配合结构，配合面预留了密封垫安装槽，可放置薄橡胶圈或者泡棉胶实现密封，同时嵌套结构的定位台阶能够保证安装座与罩体的同轴度，避免安装错位导致的密封失效。

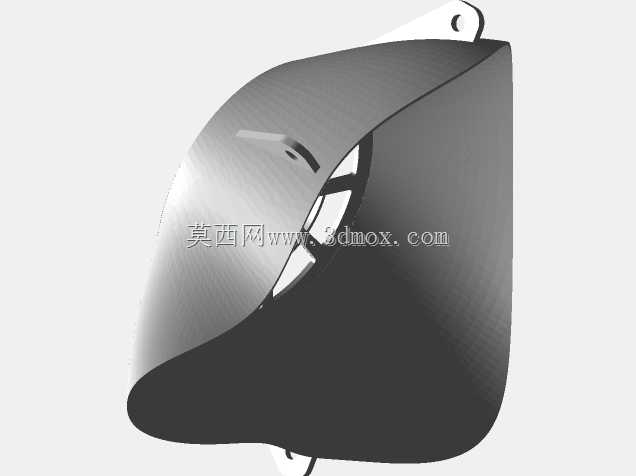

壁厚设计上充分考虑了熔融沉积3D打印的工艺特性，罩体主体壁厚控制在0.4到0.8毫米区间，不同区域根据受力情况做差异化壁厚调整，绑带安装位、过滤座配合位等受力较大的区域适当加厚，罩体贴合面部的非受力区域采用较薄壁厚，既能够让罩体具备一定的柔性，在佩戴时可以根据不同使用者的面部轮廓产生轻微形变，提升贴合度，又能减少打印材料的消耗，降低单件打印的材料用量。整个结构设计过程中完全规避了需要额外支撑的悬空结构，所有悬空角度都控制在FDM工艺的自支撑角度范围内，内部也没有封闭的填充空腔，打印时无需添加支撑材料，也不需要设置高密度填充，能够有效缩短单件的打印时长，降低打印失败的概率。

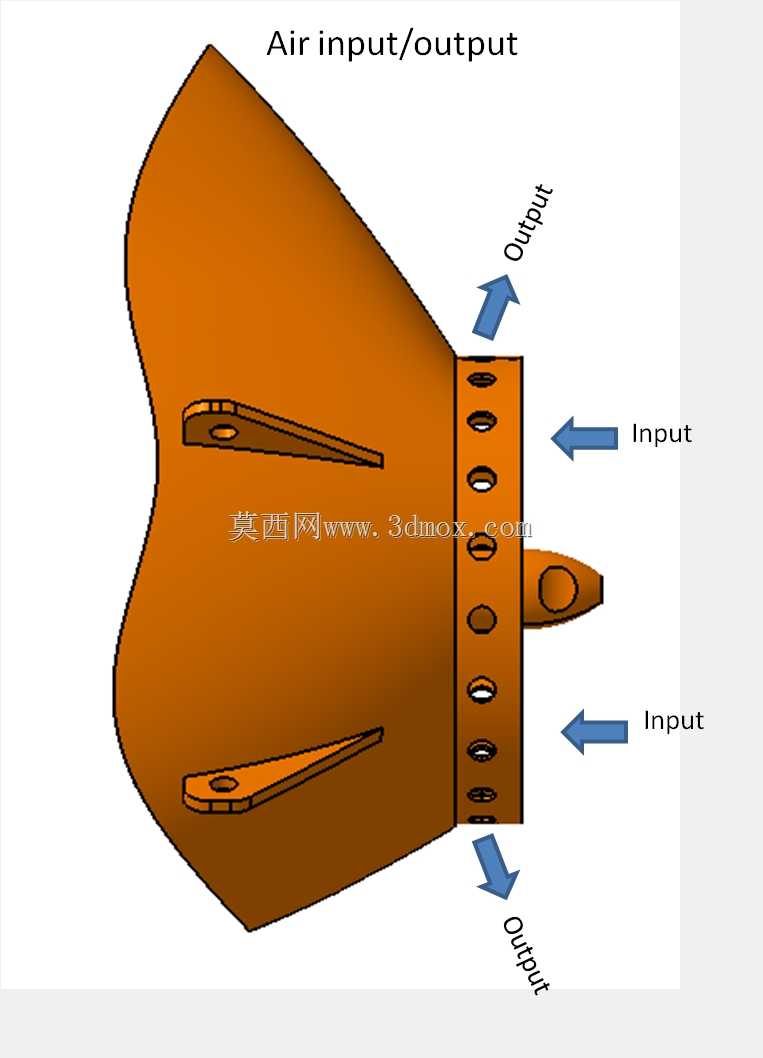

气流组织上，罩体上预留了独立的进气与出气通路位置，进气端对应过滤安装座区域，外界空气经过过滤材料吸附阻隔后进入罩体内部，供使用者吸入，呼出的气体可从出气端的单向结构位置排出，避免罩体内部积聚呼出的水汽，影响佩戴舒适度。过滤材料没有做一体式固定设计，而是预留了通用的安装空间，使用者可以根据实际获取的过滤材料类型，自行裁剪适配的过滤层放置在安装座内，适配不同场景下的过滤需求，比如日常防尘可选用普通无纺布过滤层，存在气溶胶风险的场景可更换为更高过滤等级的滤材。

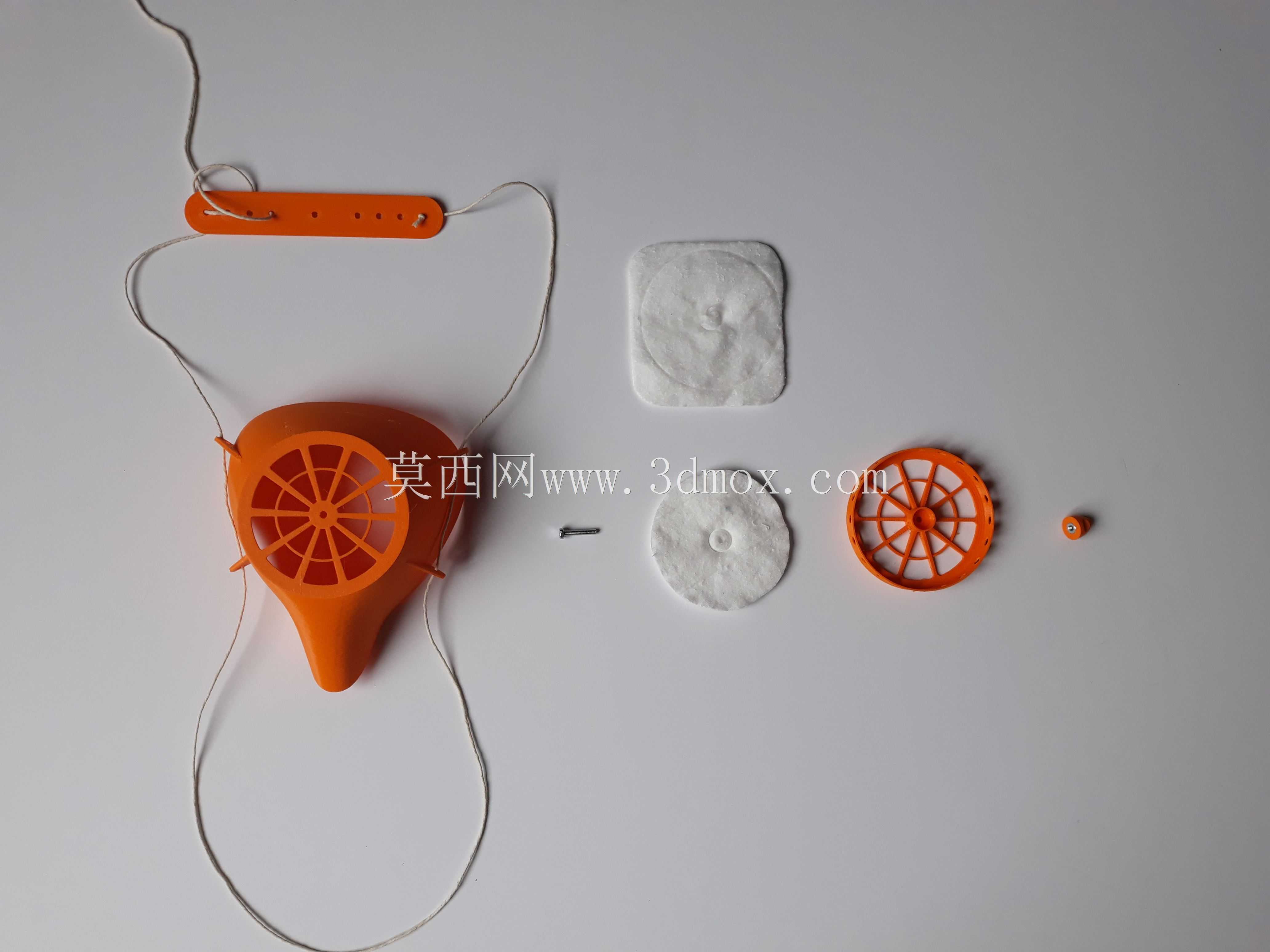

需要明确的是，这款结构属于非医疗用途的应急防护装备，设计定位是在专业防护物资供应不足时的临时替代方案，使用过程中需要使用者自行确认过滤材料的防护等级与密封效果，做好使用后的消毒处理。从结构设计角度看，这款面罩的所有拆分零件都符合3D打印的工艺要求，没有复杂的倒扣结构，打印完成后仅需要简单去除打印毛刺，配合绑带、密封材料、过滤材料即可完成组装，不需要额外的金属紧固件或者连接配件，能够最大程度降低自制的门槛，适合具备3D打印条件的场景下快速制作使用。在安装边界上，过滤座的外径尺寸参考了常见的圆形滤材规格，绑带安装孔的尺寸适配市面上常见的弹性松紧带宽度，不需要额外定制特殊规格的配件，进一步提升了结构的通用性。
