在各类机械传动系统的过载防护场景中,扭矩限制器是串联在动力输入端与负载端之间的核心保护部件,常见于自动化生产线输送辊道、包装机械主传动链、机床进给机构、起重设备卷扬传动等存在冲击载荷或过载风险的工位,其核心作用是当传动系统传递的扭矩超过预设阈值时,主动切断主、从动侧的刚性传动连接,避免过载扭矩传导至后端精密传动部件,造成齿轮崩齿、轴系扭断、电机烧毁等不可逆设备故障。

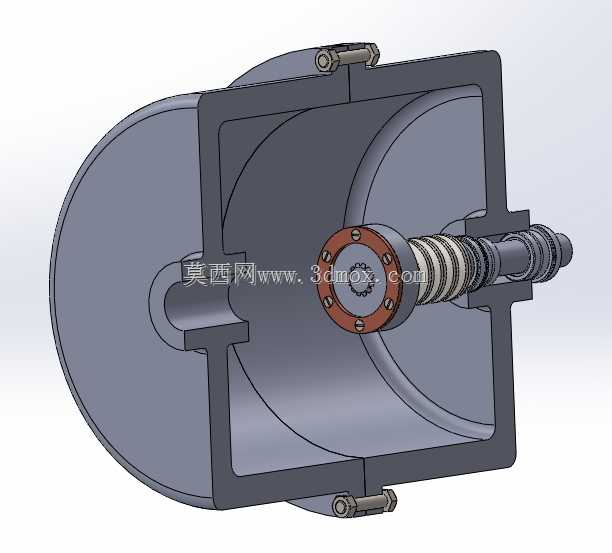

这款摩擦式扭矩限制器采用多片摩擦环叠组的核心结构,动力输入侧与输出侧通过花键轴实现周向传动与轴向滑动的兼容,花键齿侧采用小间隙配合设计,既保证扭矩传递过程中无明显回转背隙,又能让摩擦环组件在轴向压力变化时沿花键轴顺畅滑移,不会出现卡滞导致的扭矩阈值偏移。摩擦环组的轴向压紧力由贝氏垫圈提供,相比普通圆柱螺旋弹簧,贝氏垫圈具备非线性刚度特性,在摩擦环出现正常磨损的行程范围内,压紧力波动幅度可控制在5%以内,能长期维持稳定的打滑扭矩值,减少日常运维的校准频次。

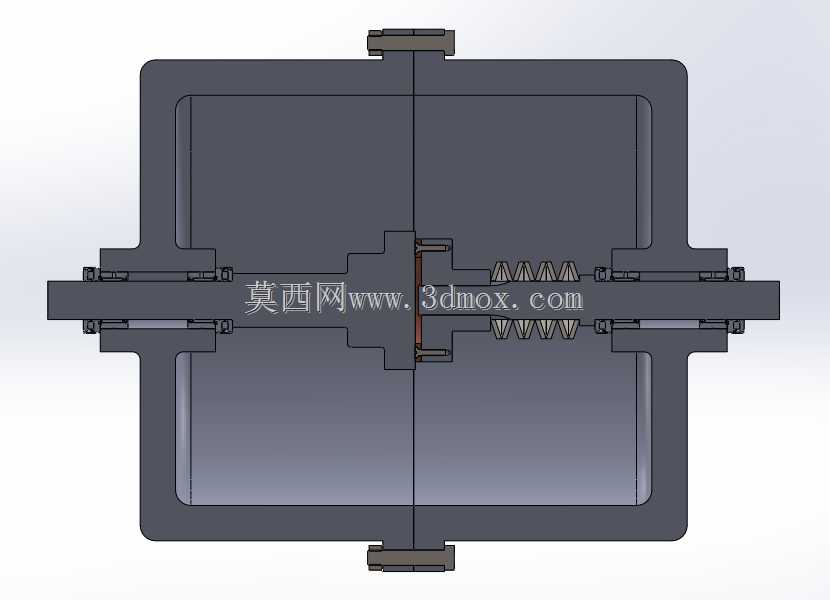

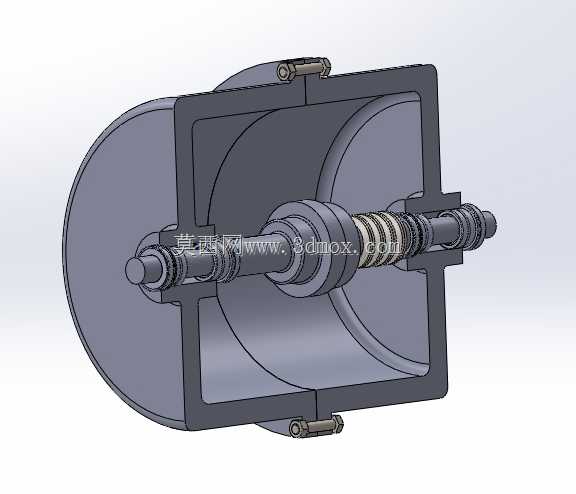

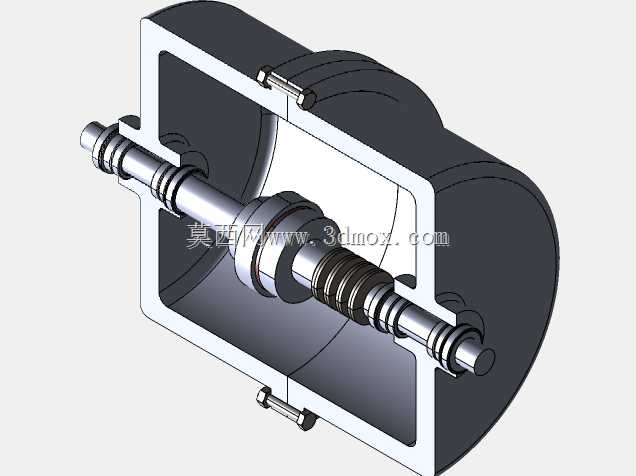

从结构布局来看,该限制器采用封闭筒式外壳设计,外壳通过周向均布的螺栓实现上下半壳的紧固连接,外壳内腔预留了足够的储脂空间,可填充耐极压锂基脂,对内部摩擦环、花键配合面、轴承位进行持续润滑,同时隔绝外部粉尘、切削液、水汽等杂质侵入摩擦副接触面,避免摩擦系数异常变化导致的保护功能失效。两端轴伸处采用内置轴承支撑结构,可承受一定量级的径向载荷,无需额外加装独立支撑座,能直接串联安装在同轴传动的轴系之间,降低传动系统的整体安装空间占用。
设计过程中,首先根据目标应用场景的额定传动扭矩、过载打滑扭矩阈值确定摩擦环的有效摩擦半径、摩擦面数量以及贝氏垫圈的组合方式,通过调整贝氏垫圈的叠合数量与预压变形量,可实现打滑扭矩的线性调节,覆盖较宽的扭矩适配范围。花键轴的设计采用矩形花键结构,齿面做淬火硬化处理,硬度达到HRC45-50,降低长期滑移摩擦造成的齿面磨损,延长部件使用寿命。摩擦环采用铜基粉末冶金材质,具备稳定的动摩擦系数与耐磨性能,在连续打滑工况下不会出现剧烈温升导致的摩擦系数骤降,保证过载触发时的动作可靠性。
安装边界方面,该限制器的两端轴伸直径、键槽尺寸符合通用传动件的安装标准,可直接与标准孔径的联轴器、链轮、带轮配合安装,外壳的最大外径、轴向总长度经过紧凑化设计,适配现有多数常规传动工位的安装空间,无需对原有设备的机架结构做大幅改造。安装时需注意保证输入、输出轴的同轴度误差控制在0.1mm以内,避免附加径向弯矩造成轴承偏磨、摩擦环偏压,导致实际打滑扭矩与设计值出现偏差。日常运维过程中,仅需定期检查外壳螺栓的紧固力矩、补充内腔润滑脂,在摩擦环磨损至极限厚度时整体更换摩擦环组件即可,维护操作简便,无需复杂的专用工装。
不同于钢珠式、滚柱式的棘轮型扭矩限制器,这款摩擦式结构在过载打滑时不会产生间断的冲击载荷,打滑过程扭矩传递平稳,既可以在瞬时过载消失后自动恢复传动,也可搭配转速传感器实现打滑信号的实时输出,触发设备急停保护,适配不同等级的设备防护需求。在印刷机械的送纸辊传动、纺织机械的卷绕机构、物流分拣线的传动单元等对传动平稳性要求较高的场景中,这类摩擦式扭矩限制器的适配性要优于棘轮式结构,不会因过载打滑产生的冲击影响产品加工质量或造成传动部件的疲劳损伤。
