750x600规格晶硅太阳能电池板结构设计

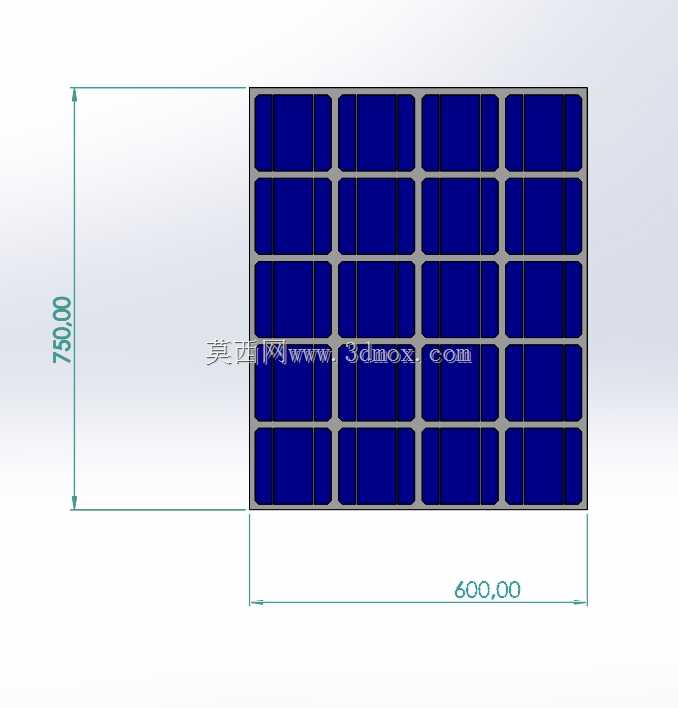

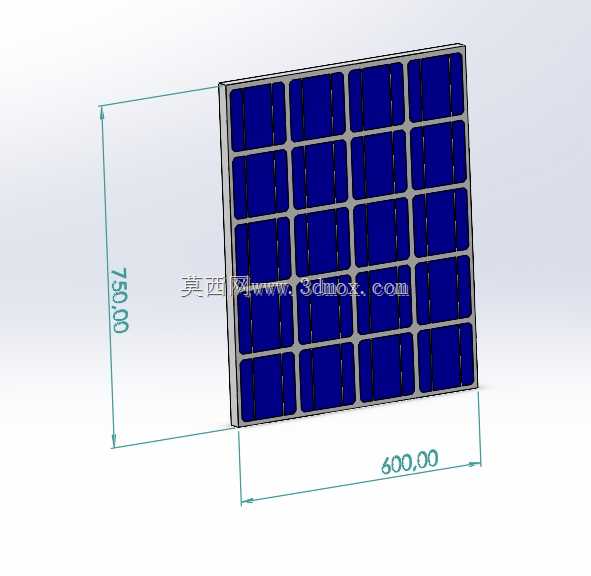

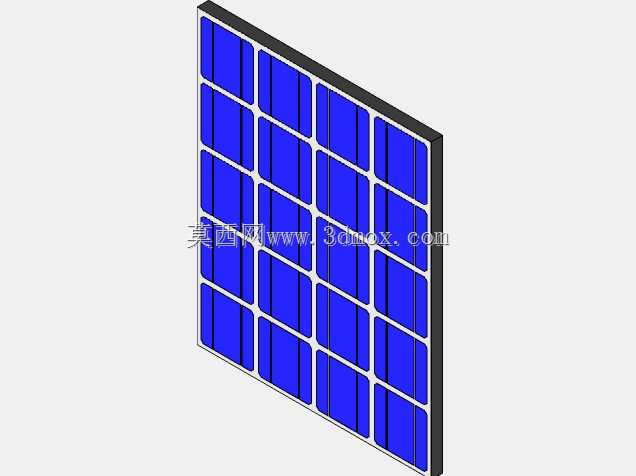

这款光伏组件的三维结构，是面向分布式光伏电站、户用并网发电系统、离网供电场景做的结构适配设计，日常做光伏支架配套选型、户外供电设备集成时，这类标准化尺寸的组件是选型库里的常用规格。从实际使用场景来看，这个尺寸的组件既可以单块搭配小型控制器做户外监控、野外传感设备的独立供电单元，也可以多块串并联组成阵列，适配工商业厂房屋顶、户用庭院的装机需求，不会因为尺寸过大导致小型支架无法承载，也不会因为单块功率过小造成阵列排布时的空间浪费。设计过程中优先考虑了安装边界的适配性，整体外轮廓尺寸控制在750mm×600mm，边框预留的安装孔位可以直接匹配常规C型钢光伏支架的卡槽间距，不需要额外做转接件加工，现场安装时可以直接压块固定，减少现场施工的加工量。组件内部的电池片排布采用4列5行的规整布局，每片电池片之间的汇流带走线预留了足够的绝缘间隙，避免长期户外使用出现热斑效应时的爬电风险，边框采用常规的铝合金包覆结构，边角做了圆弧过渡处理，既可以提升运输过程中的抗磕碰能力，也能避免安装人员施工时被锐边划伤。从结构设计的细节来看，组件背面的接线盒位置预留了标准的线缆出口空间，适配MC4接头的插拔操作，不会因为结构干涉导致接头插接不到位，玻璃面层的厚度和边框的卡槽深度做了匹配设计，打胶密封的槽宽预留了足够的耐候胶填充空间，能满足户外长期使用的防水、防尘要求。做三维建模的时候，特意还原了电池片的栅线结构和边框的安装细节，在做整体光伏系统的装配模拟时，可以直接调取这个模型做排布校验，提前核对组件之间的走线间隙、检修通道预留宽度，避免现场安装时出现组件碰撞、线缆长度不足的问题。对于做新能源设备集成的结构工程师来说，这类精准还原外形尺寸和安装特征的模型，能大幅提升前期方案排布的效率，不需要再手动测绘组件尺寸，直接导入装配环境就能做干涉检查和支架受力点的匹配计算。
