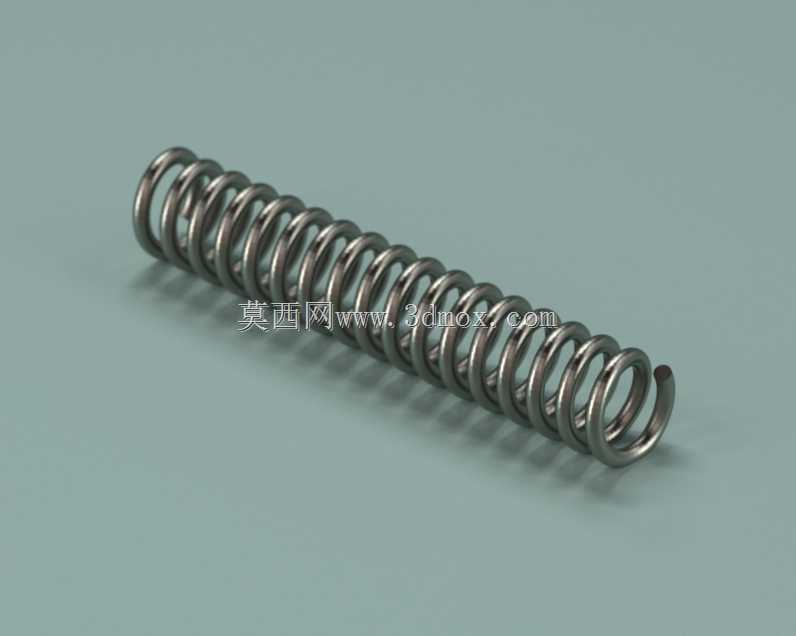

多规格适配型圆柱螺旋压缩弹簧结构

在各类机械结构的设计落地过程中，弹性缓冲、复位压紧类元件的选型与适配，往往是决定设备运行稳定性、动作可靠性的关键细节，圆柱螺旋压缩弹簧作为应用覆盖范围最广的弹性元件，从工装夹具的压紧定位、自动化产线的缓冲限位，到通用设备的复位机构、振动装置的储能元件，几乎在所有涉及力的传递、位移补偿、冲击缓冲的结构场景中都能见到它的身影。很多结构设计人员在做方案选型时，经常会遇到标准件弹簧参数无法完全匹配安装空间、刚度需求的问题，要么是弹簧自由高度超出安装腔的极限尺寸，要么是有效圈数对应的刚度无法满足载荷-位移曲线要求，反复调整周边结构适配标准件，反而会挤占其他功能部件的设计空间，拖慢整体项目的推进节奏。

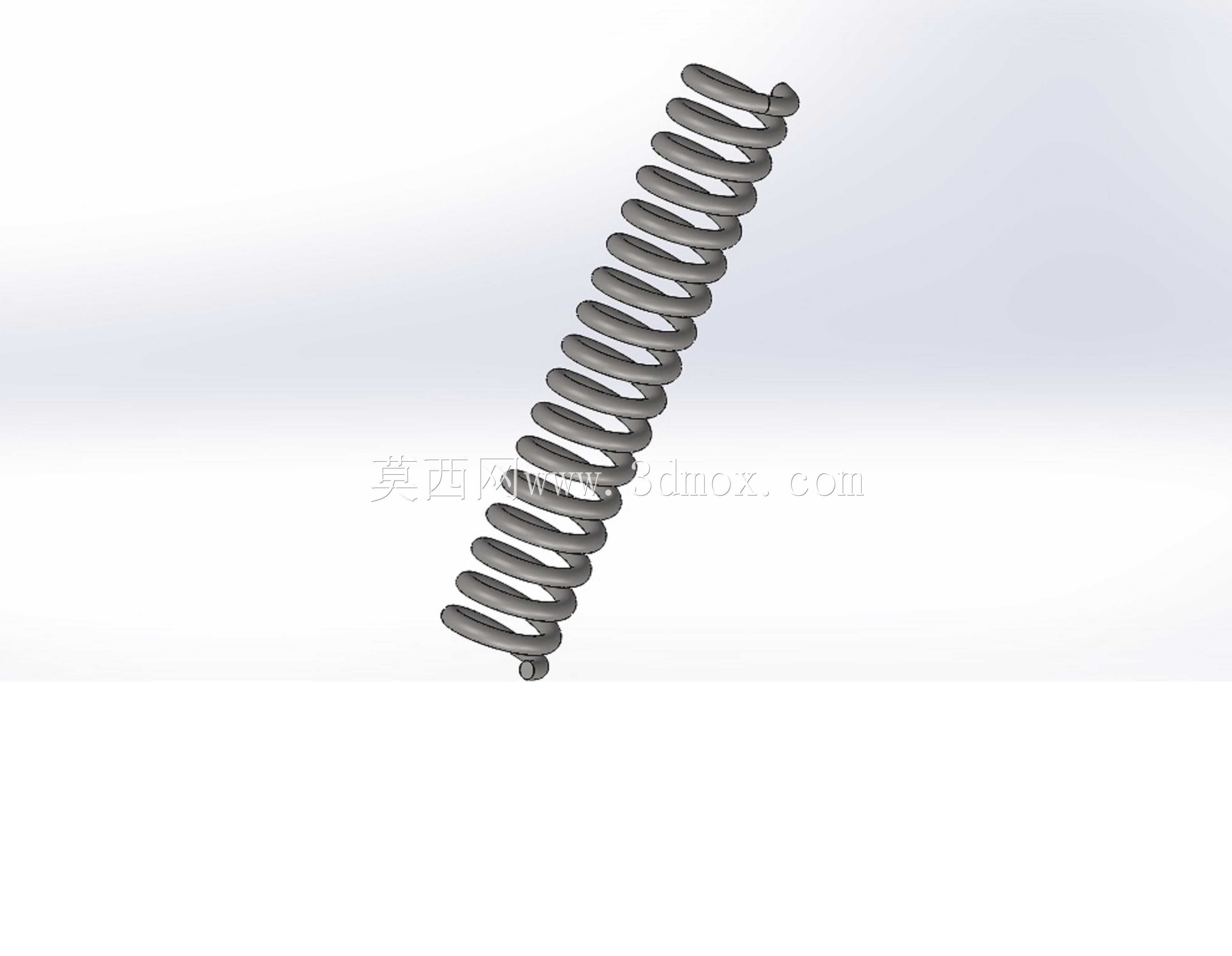

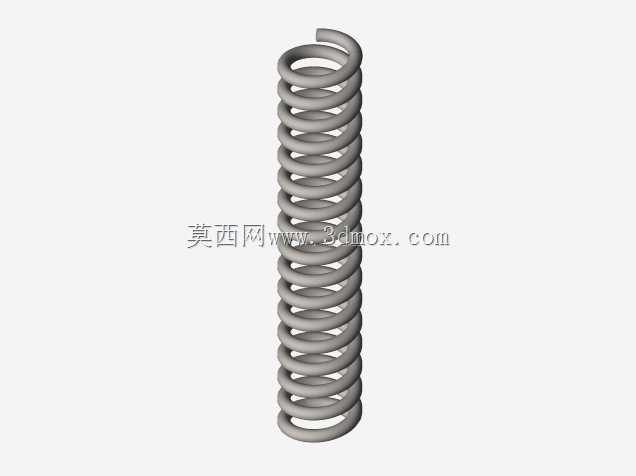

这套多规格弹簧结构，在设计阶段就充分考虑了不同场景下的安装边界差异，把弹簧的线径、中径、有效圈数、端部并圈磨平结构做了系列化的参数适配，覆盖了从轻型压紧机构到中型缓冲结构的常用参数区间。设计过程中没有采用单一固定参数的建模逻辑，而是通过参数化关联的方式，把弹簧的螺旋升角、节距、端部支撑圈的长度都和核心尺寸参数做了联动，调整线径或中径参数时，螺旋扫掠路径、端部并圈的贴合度会自动更新，不会出现扫掠特征报错、端部支撑圈不平整的问题，能直接适配不同安装场景下的尺寸需求。

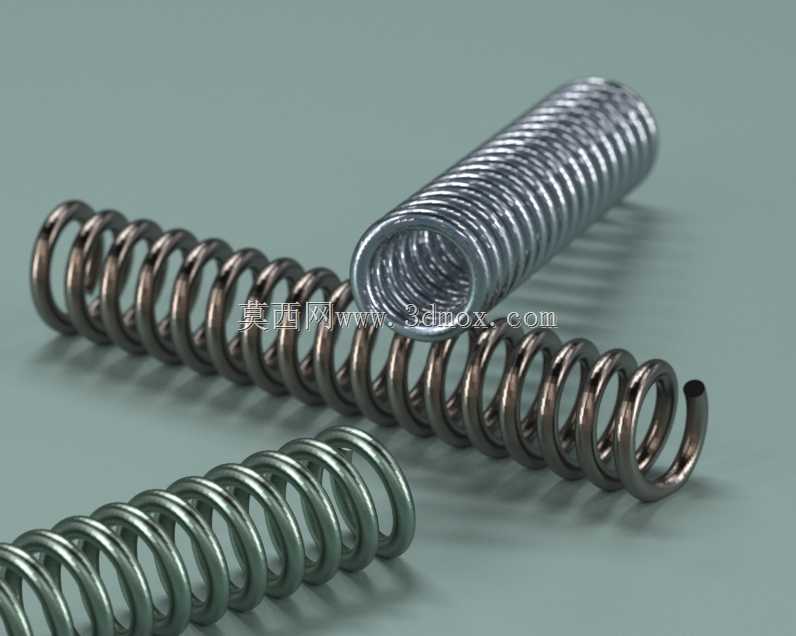

从实际应用的场景来看，小线径小外径的规格，适合用在电子工装的微动压紧、小型气动元件的复位结构中，这类场景对弹簧的安装外径限制严格，要求弹簧在压缩过程中不能出现侧向弯曲，也就是常说的失稳问题，所以在设计这类小规格弹簧时，严格控制了长径比在合理区间内，端部做了不少于一圈的并圈磨平处理，保证弹簧两端的支撑面和轴线垂直，安装后不会出现偏载，长期反复压缩也不会出现永久变形。中等线径的规格，适配的是自动化设备的缓冲限位、输送机张紧结构这类中等载荷场景，这类场景下弹簧不仅要承受恒定的预压力，还要承受设备运行过程中的周期性冲击载荷，所以在设计时调整了有效圈数和节距的匹配关系，让弹簧的刚度曲线更平缓，在额定压缩量下不会出现圈与圈之间的并圈冲击，同时保证弹簧的疲劳寿命满足长期运行的要求。

在安装边界的适配设计上，所有规格的弹簧端部都做了标准化的磨平处理，支撑面的磨平长度不小于一圈周长的四分之三，端部厚度不小于线径的八分之一，这样不管是安装在沉孔内还是套在导向轴上，都能保证弹簧的受力轴线和安装基准重合，不会因为端部支撑不平导致侧向力磨损导向结构。针对需要套在导向轴上使用的场景，弹簧的内径和常用导向轴直径做了尺寸适配，预留了合理的配合间隙，既不会因为间隙太小导致弹簧压缩时和导向轴卡滞，也不会因为间隙太大导致弹簧压缩时出现过大的侧向摆动。针对安装在沉孔内的场景，弹簧的外径和常用沉孔尺寸也做了对应匹配，避免外径过大导致弹簧外壁和沉孔内壁摩擦，影响弹簧的正常伸缩。

从结构功能的角度来说，这套系列化的弹簧结构，除了满足基础的压缩储能、缓冲复位功能外，还考虑了不同工况下的使用细节：比如用于冲击缓冲场景的规格，在设计时适当增加了有效圈数，降低弹簧的固有频率，避免和设备的运行频率产生共振，导致弹簧过早出现疲劳断裂；用于恒定压紧场景的规格，调整了节距的均匀度，保证在工作压缩量下的刚度波动控制在极小范围内，压紧力不会因为压缩量的微小变化出现大幅波动，保证压紧定位的一致性。很多设计新手在做弹簧建模时，经常会忽略端部并圈和磨平的结构细节，直接用等节距的螺旋线扫掠出整个弹簧，这样建出来的模型导入装配体后，端部和安装面是线接触，不仅和实际零件的结构不符，后续做工程图时也无法正确标注端部的安装尺寸，甚至会在做干涉检查时出现误判，这套结构在建模时就把端部的并圈、磨平结构做了完整还原，和实际加工出来的弹簧结构完全一致，能直接用于装配干涉检查、运动仿真的载荷添加，不需要二次修改结构。

在实际的设备调试过程中，弹簧参数的匹配往往需要多次试装调整，比如缓冲结构的弹簧刚度过大，会导致缓冲过程冲击力太大，起不到缓冲效果；刚度过小，又会导致缓冲行程过长，无法满足限位的要求，这套参数化的系列弹簧结构，能快速调整参数生成对应刚度的模型，不需要重新从零开始建模，能大幅缩短结构调整的周期。同时，所有规格的弹簧参数都符合通用机械设计的标准规范，对应的加工工艺性也做了充分考虑，没有出现过小的卷制半径、过大的螺旋升角这类无法加工的结构，模型调整完参数后能直接导出图纸用于加工，不需要再做工艺性校核。
