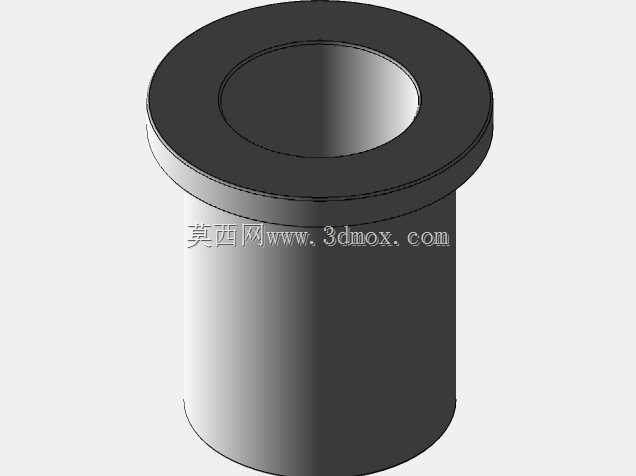

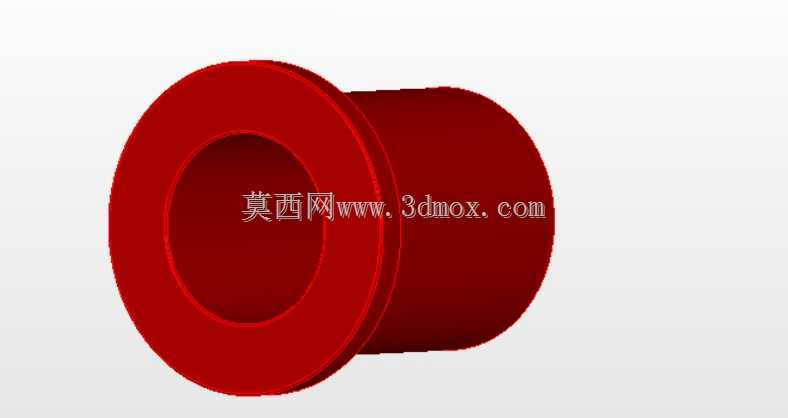

DIN1850B型自润滑法兰衬套结构设计

在轻载低速的铰接支承场景里，法兰衬套的应用覆盖了从工装夹具定位、输送线铰接点到小型农机操纵杆连接的诸多工况，这类零件不需要复杂的润滑管路布置，就能在长期运行中保持稳定的摩擦系数，减少铰接部位的磨损卡滞问题。这款B型法兰衬套采用带单边法兰的一体式结构，法兰端的作用是在安装时实现轴向定位，不需要额外加装轴用挡圈或者端盖来限制衬套的轴向窜动，安装时直接将衬套压入安装座的预制孔内，法兰端面贴合安装座的侧壁即可完成定位，装配工序简单，适合批量装配的生产线使用。从结构设计逻辑来看，衬套的主体为空心圆柱结构，内孔与适配的销轴形成滑动摩擦副，法兰端的外径比衬套主体外径大出一个台阶，这个台阶的厚度经过匹配计算，既能承受轴向的限位载荷，又不会因为法兰过厚占用过多的安装空间。衬套的壁厚选取兼顾了结构强度与压装便利性，过薄的壁厚会导致压装时容易出现变形，内孔圆度超差，直接影响后续销轴的装配精度与运行顺畅度；过厚的壁厚则会不必要地增大安装座的开孔尺寸，造成周边结构的尺寸冗余。自润滑结构的设计核心是在衬套的摩擦面预置润滑介质，不需要在运行过程中定期加注润滑油，这种特性尤其适合安装位置隐蔽、后期维护难以触及的铰接部位，比如设备内部的连杆铰接点、户外露天布置的简易机构铰接处，能够大幅降低后期的维护工作量，避免因为缺油导致的衬套快速磨损、销轴抱死等故障。在安装边界的适配性上，这类衬套的压装孔需要按照规定的公差范围加工，孔壁的表面粗糙度要满足压装要求，避免因为孔壁过于粗糙导致压装时衬套外壁被刮削，出现配合松动的问题；同时压装过程中要保证压入力的方向与安装孔轴线保持同轴，不能偏斜压入，否则会导致法兰端面与安装座贴合不严密，运行过程中衬套出现转动或者轴向窜动。衬套内孔与销轴的配合间隙选取要结合实际工况的温度变化范围调整，在环境温度变化较大的户外场景，需要适当放大间隙，避免因为热胀冷缩导致销轴与衬套抱死；而在精度要求较高的工装定位场景，则可以适当缩小间隙，保证铰接位置的传动精度。从摩擦性能的角度来看，自润滑衬套在初始运行阶段会有一个短暂的跑合过程，跑合完成后摩擦面会形成一层均匀的润滑转移膜，这层膜能够将金属之间的直接摩擦转化为润滑膜之间的摩擦，大幅降低摩擦系数，减少磨损量。在实际选型过程中，需要根据铰接点的径向载荷大小、摆动频率、工作温度范围来确认衬套的尺寸参数是否适配，不能仅凭安装尺寸直接替换，比如在存在一定冲击载荷的工况下，需要确认衬套的基体强度能够承受瞬时冲击，避免出现衬套被压溃变形的问题。法兰端的结构除了轴向定位之外，还能够在一定程度上阻挡外界的粉尘、碎屑进入衬套的摩擦面，在粉尘较多的工况下，这种带法兰的结构比无法兰的直套防护效果更好，能够减少杂质进入摩擦面导致的异常磨损。设计这类衬套的三维模型时，需要重点关注法兰与圆柱主体的过渡圆角，这个位置是应力集中的高发区域，如果过渡圆角过小，在承受偏载载荷的时候，容易在过渡位置出现应力开裂，因此圆角的取值要结合衬套的整体尺寸匹配，不能为了缩减尺寸而过度减小圆角。同时衬套的端面需要做倒角处理，压入端的倒角能够引导衬套顺利进入安装孔，避免压装时衬套端面刮削安装孔壁，导致配合精度下降；法兰侧的内孔倒角则能够方便销轴的顺利装入，减少装配时的对位难度。在实际设备维护中，这类自润滑法兰衬套属于易损件，当衬套内孔磨损量超过设计允许值、铰接间隙过大影响设备运行精度时，就需要及时更换，由于其装配结构简单，更换时只需要用工具将旧衬套从安装孔中压出，再压入新的衬套即可完成维修，不需要复杂的拆卸周边结构，能够大幅缩短设备的停机维护时间。
