ElesaGanter变速杆手柄M6-M12工作台适配结构

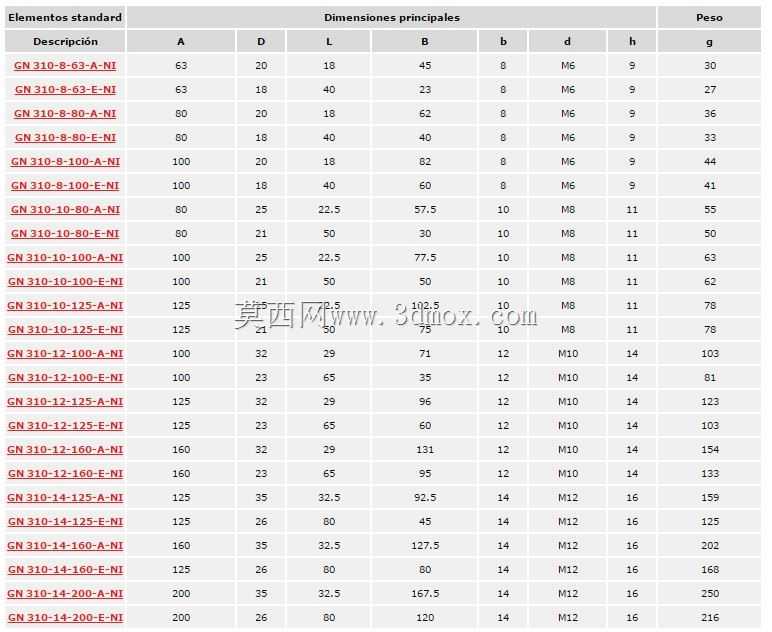

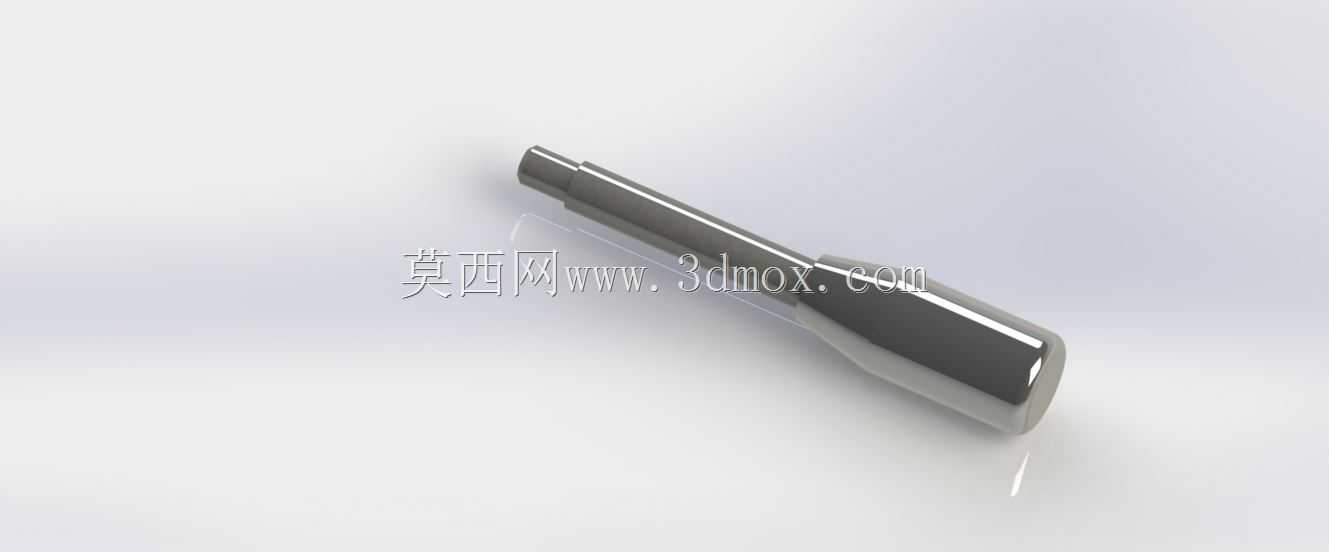

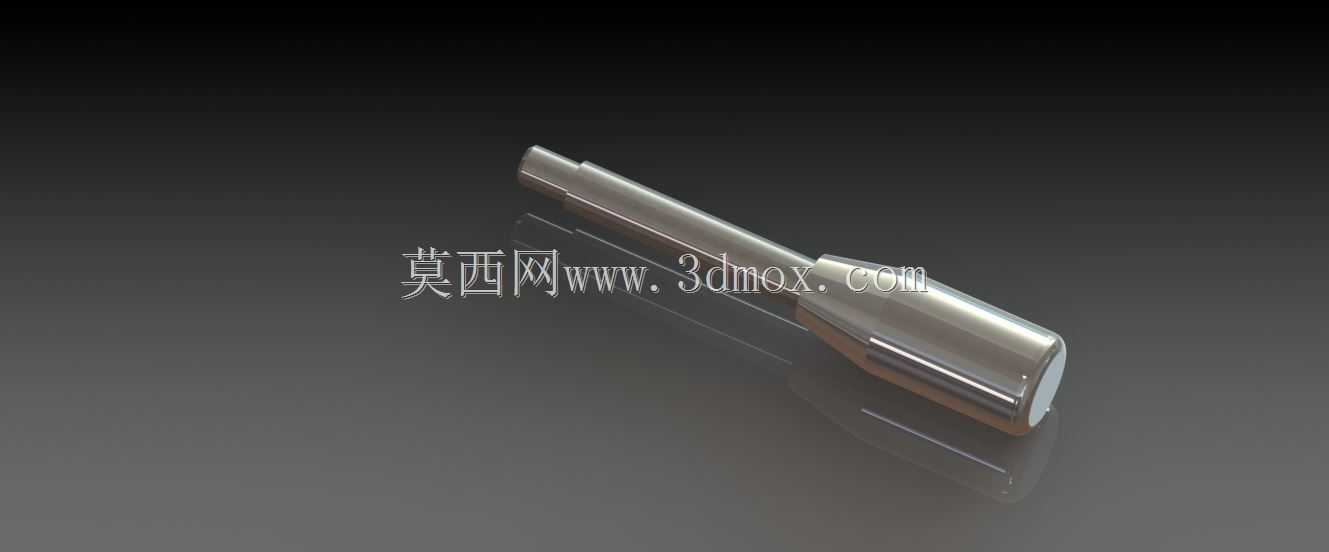

在机床操作工位、自动化生产线调试台、小型加工设备的操控端，这类变速杆手柄是操作人员完成设备档位切换、进给调节的直接交互部件，日常作业中操作人员通过握持手柄施加扭转或推拉作用力，即可完成设备传动比切换、工作台进给档位调整的操作，直接决定设备操作的顺畅度与档位切换的精准度。该款手柄适配M6到M12的安装螺纹规格，覆盖了多数中小型工业设备操作杆的安装尺寸需求，单文件集成多规格配置的设计思路，能让结构设计人员在选型时无需重复调取不同规格的模型文件，直接在装配环境中切换对应配置即可匹配不同安装位的尺寸要求，大幅提升装配设计的效率。从结构设计逻辑来看，手柄的握持段采用了符合人体工学的收腰造型，表面做了防滑的棱面处理，即便操作人员手上沾有少量切削液或润滑油，也能稳定握持施力，不会出现打滑脱手的情况；杆部与握持段的衔接位置做了圆弧过渡处理，避免应力集中导致的手柄断裂问题，长期反复操作下也能保证结构强度。安装端的螺纹段严格遵循公制螺纹的公差标准，与设备操作杆的内螺纹配合时，既能保证连接紧固不松旷，又不会因为过盈量过大导致安装困难，螺纹尾部设计的退刀槽结构，能保证手柄拧装到位后端面与安装座完全贴合，不会出现虚位晃动的情况。从安装边界来看，手柄安装完成后，握持段的外轮廓距离安装座表面的伸出长度经过优化，既不会因为过长导致操作时容易被周边部件磕碰，也不会因为过短导致操作人员握持时手指蹭到安装面板，在狭小的工作台操作空间内也能完成顺畅的档位切换操作。在设备实际运行过程中，这类手柄需要承受频繁的扭转与轴向推拉载荷，因此设计时杆部采用了等强度的变径结构，靠近螺纹安装端的杆径略粗，承受最大的安装应力，向握持段逐步过渡收窄，在保证整体结构强度的前提下尽可能降低手柄自重，减少长期操作的手部疲劳感。手柄的端面做了平整的封边处理，没有尖锐的棱角，操作人员快速操作时即便手部碰到端面也不会被划伤，符合工业设备操作件的安全设计要求。对于做设备改型或者工作台配置升级的设计人员来说，这类集成多螺纹规格的手柄模型，能直接适配不同吨位、不同操作行程的设备操控需求，无需单独为每个安装规格重新建模，在做装配干涉检查时，切换不同配置就能快速验证不同规格手柄在对应安装位的空间占用情况，避免实际装配时出现手柄与周边防护罩、操作按钮干涉的问题。在通用工业设备的操控系统设计中，这类操作手柄虽然属于小型零部件，但直接关系到操作人员的作业效率与操作安全性，设计时既要保证结构强度满足长期反复操作的载荷要求，也要兼顾握持手感与安装适配性，覆盖常用的安装螺纹规格，减少选型与装配的适配成本。
