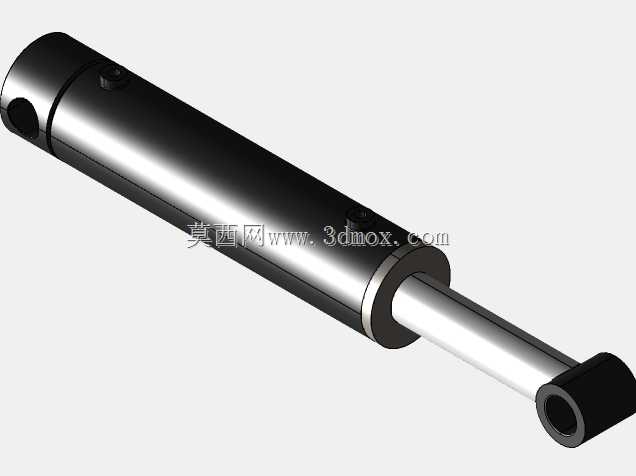

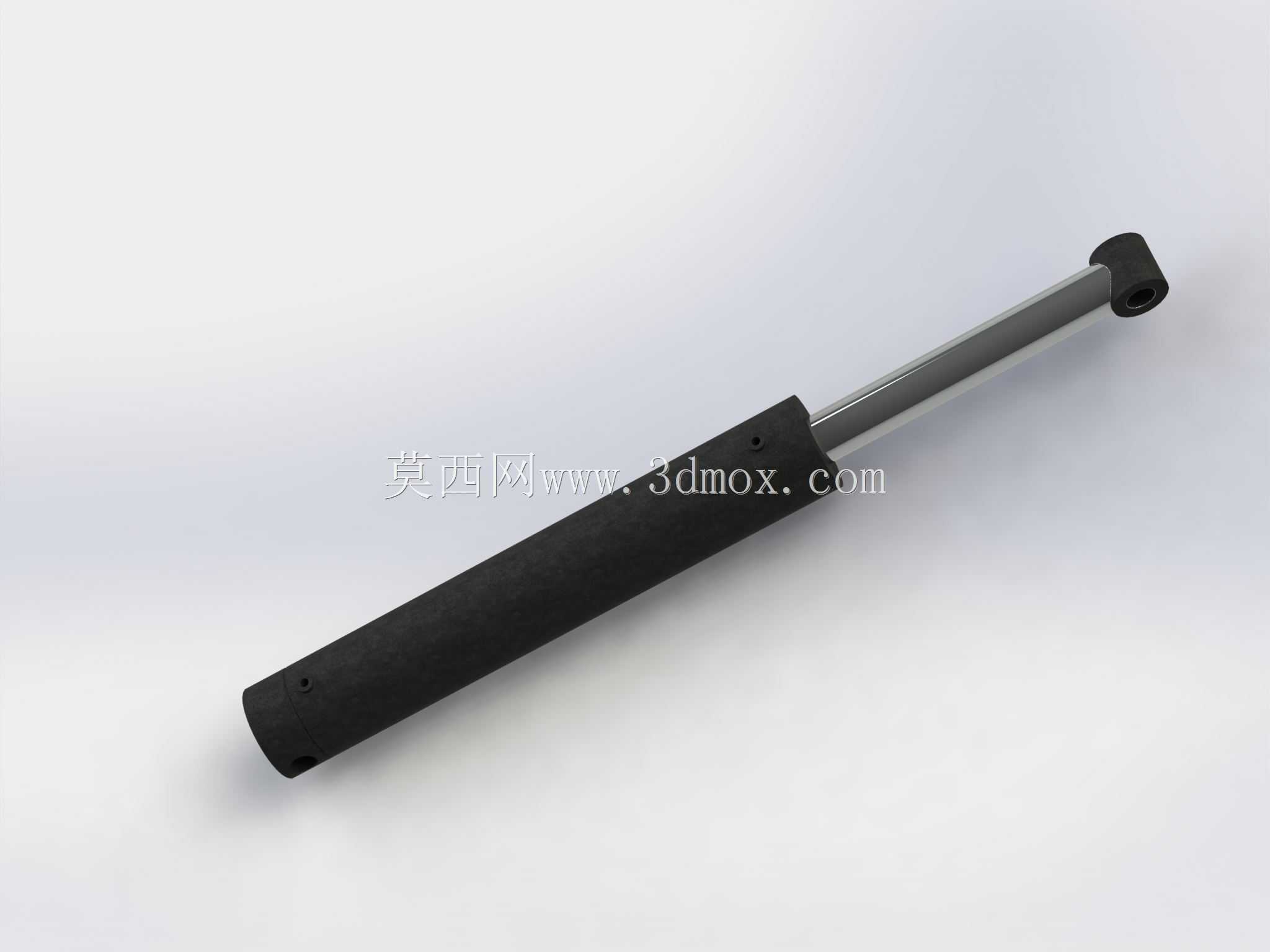

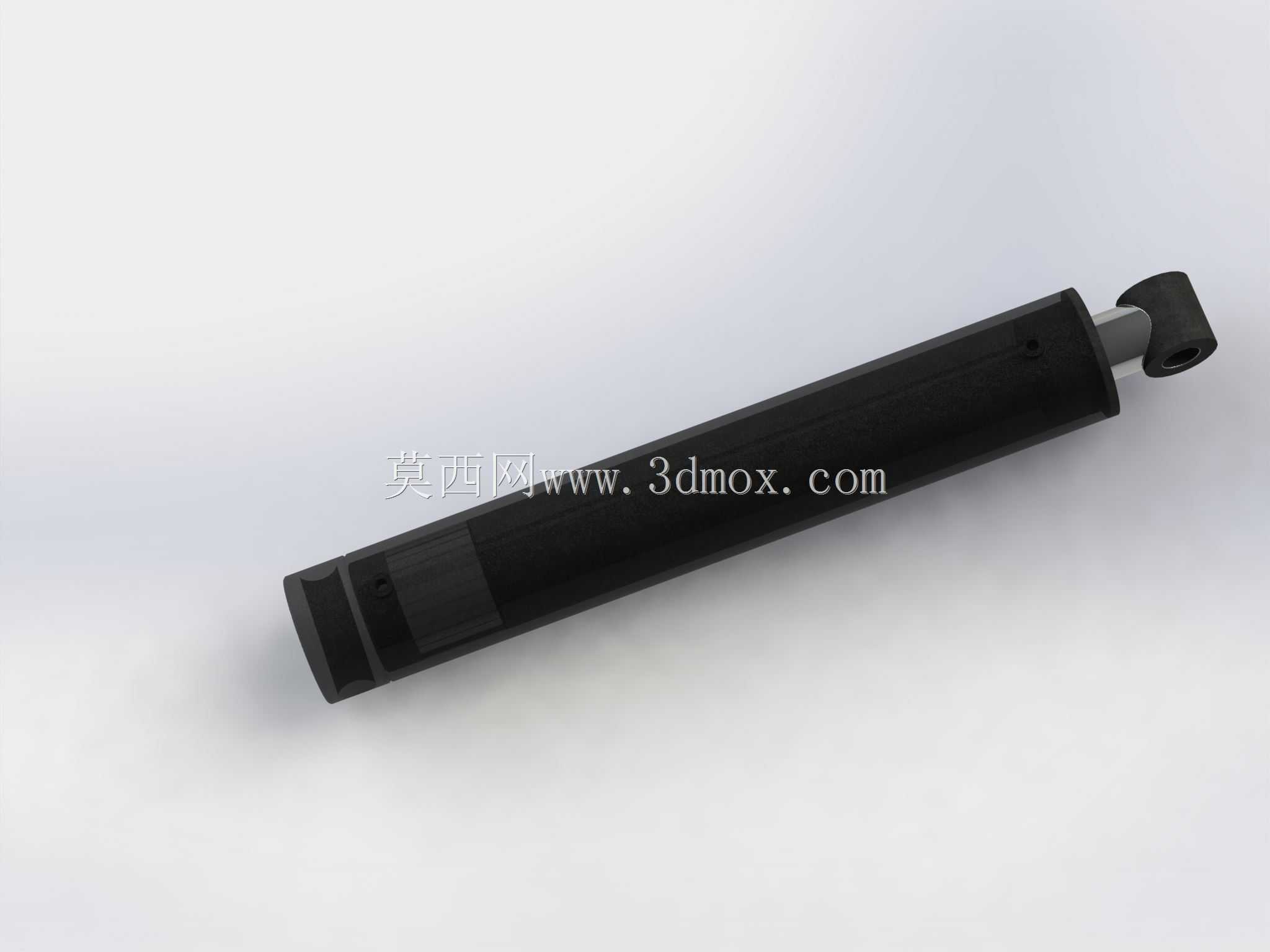

多配置双作用液压缸结构设计方案

在重型工业装备的动力执行环节，液压缸是将液压能转换为直线往复机械能的核心部件，这套多配置结构的液压缸设计，主要面向需要灵活适配不同安装空间、负载行程需求的设备改造与非标设计场景，常见于石油钻采设备的进给机构、重型机床的工件夹紧装置、工程机械的作业臂驱动单元、工业自动化生产线的推料定位模块等场景，不同工况下对液压缸的行程、安装距、负载推力的要求差异极大，传统单一参数的标准油缸往往需要额外加装转接结构才能适配，不仅增加装配复杂度，还会带来额外的安装累计误差，影响设备运行精度。

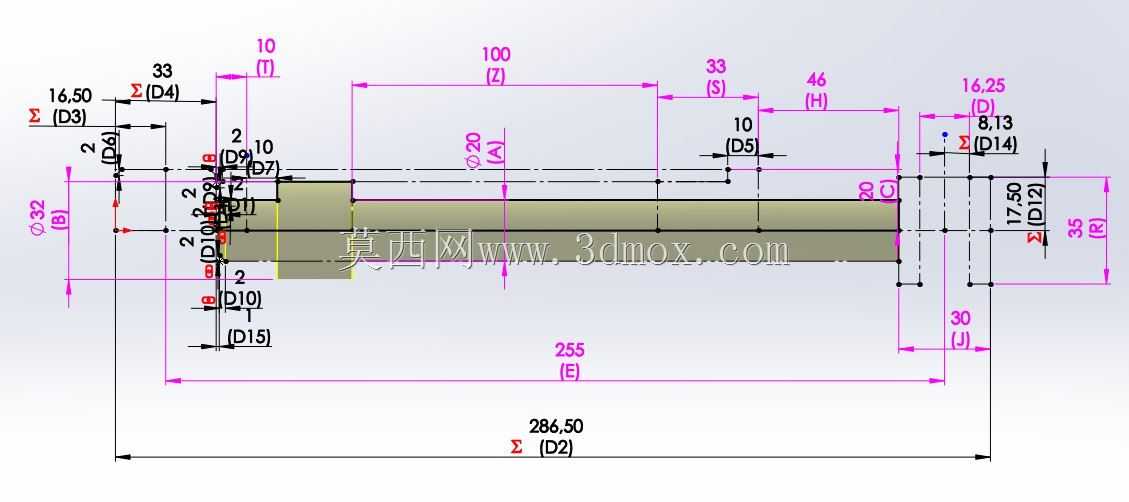

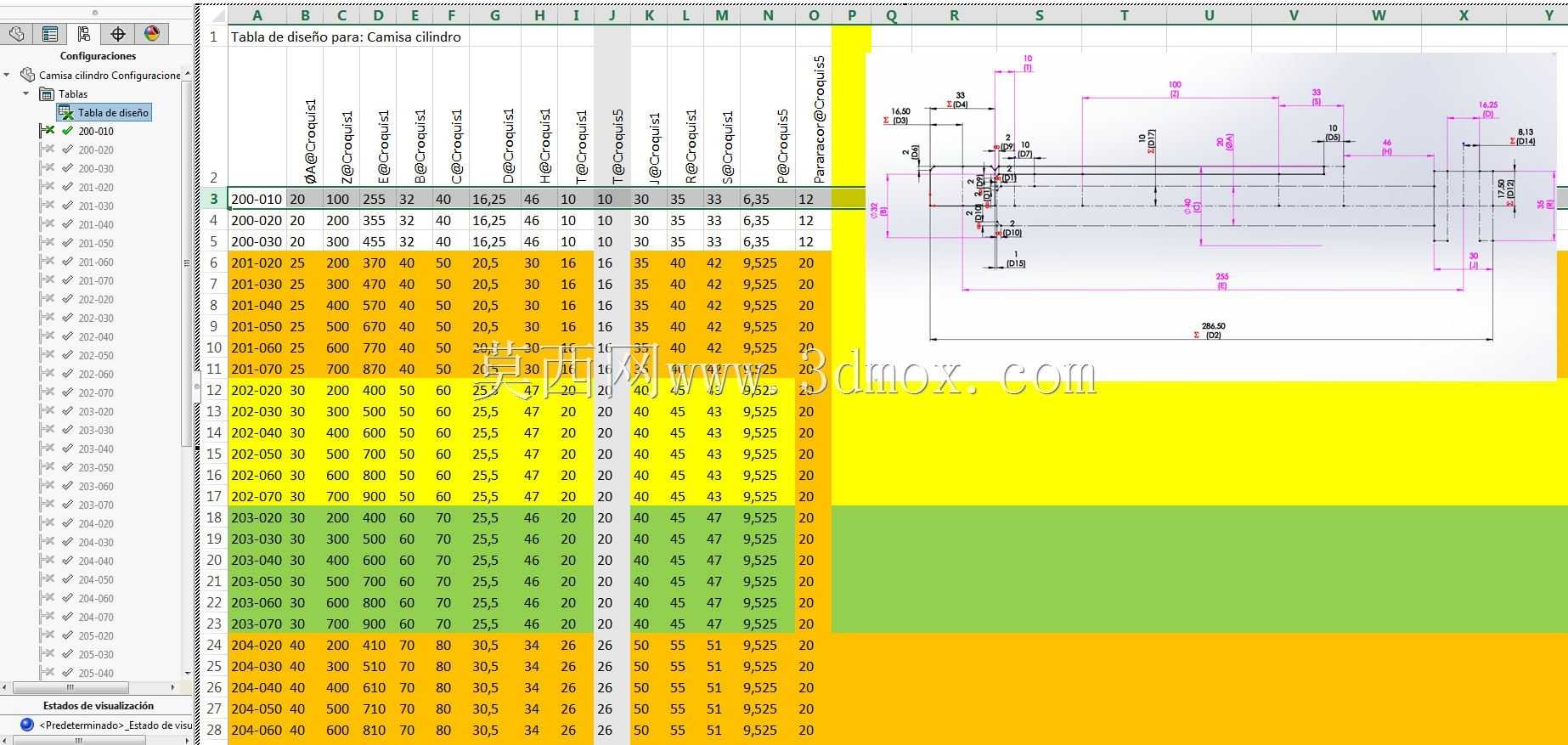

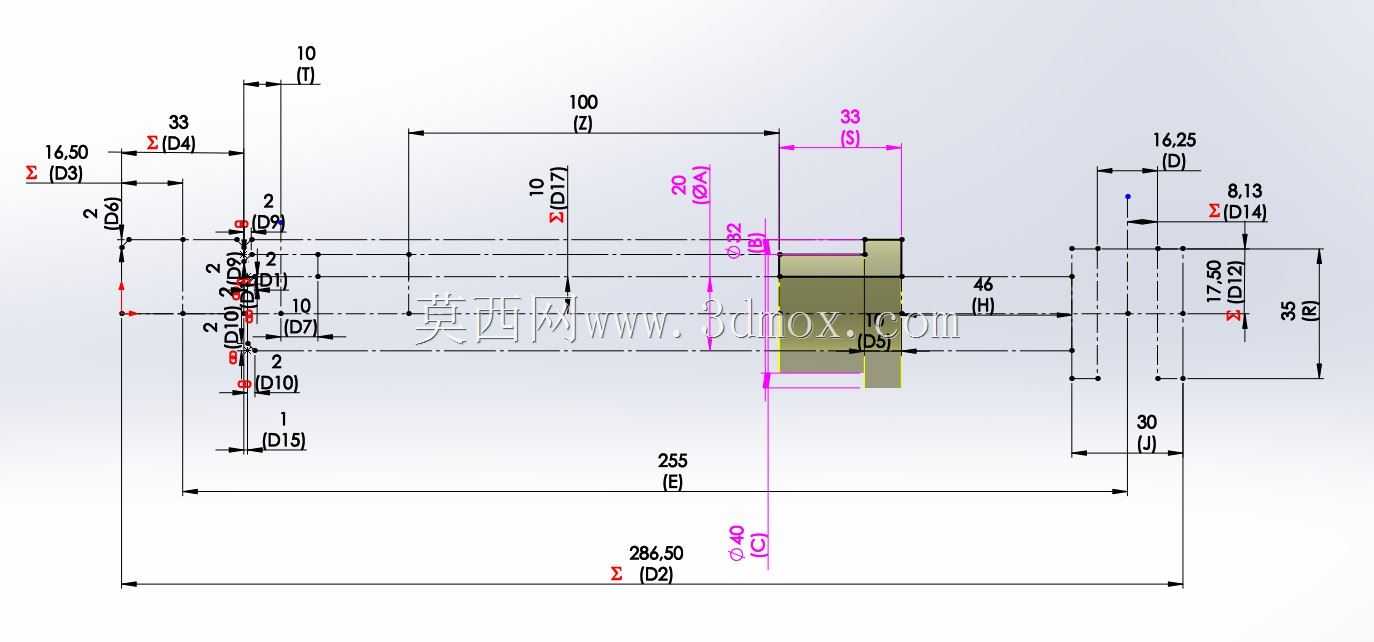

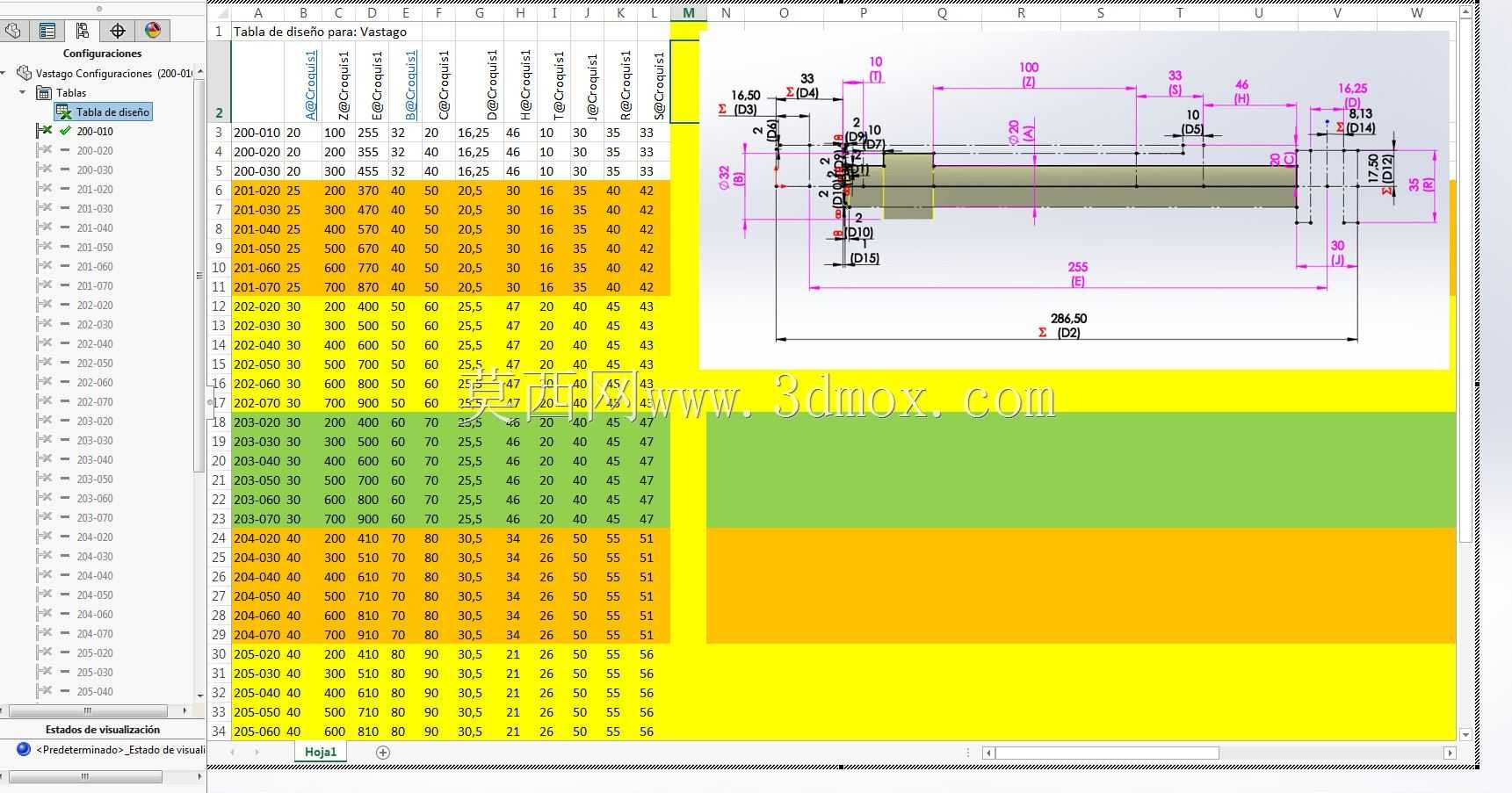

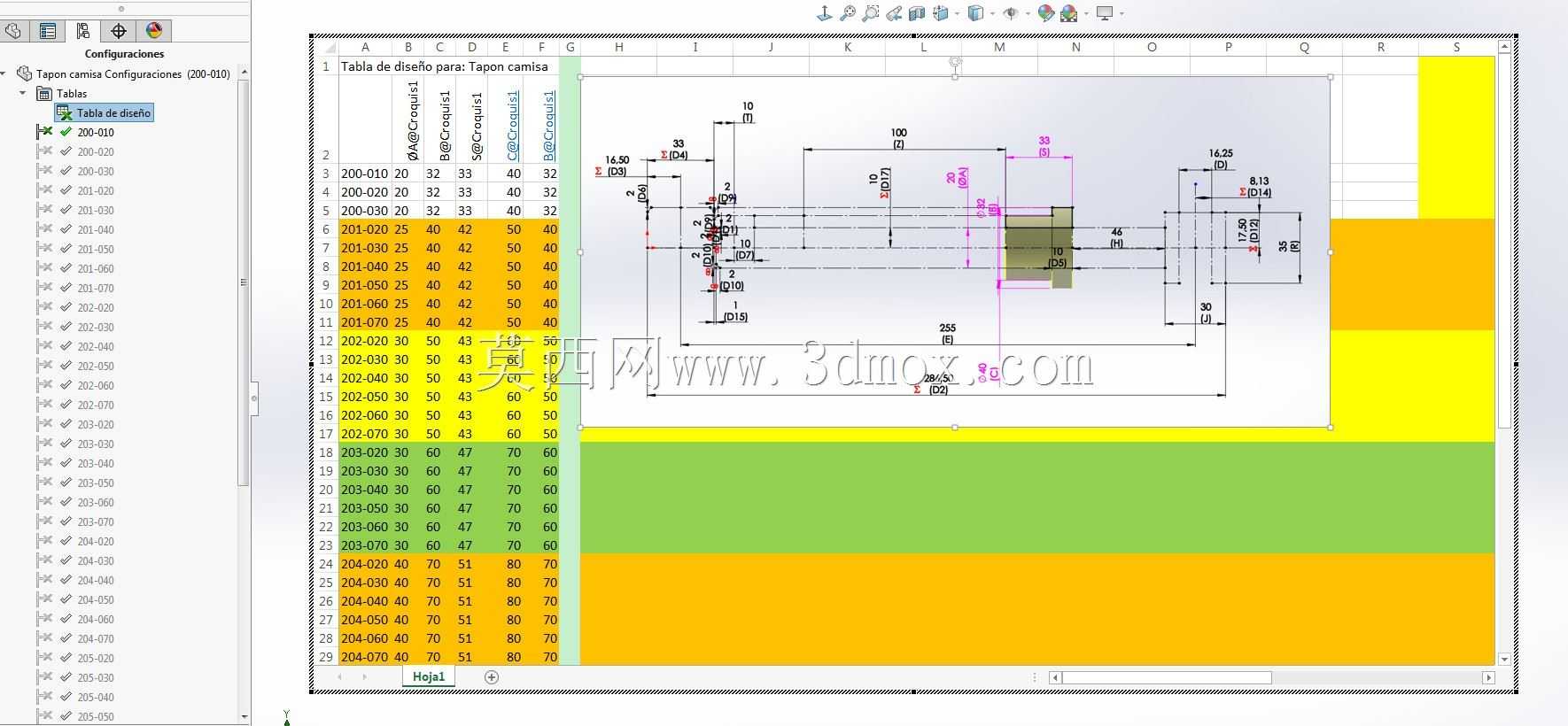

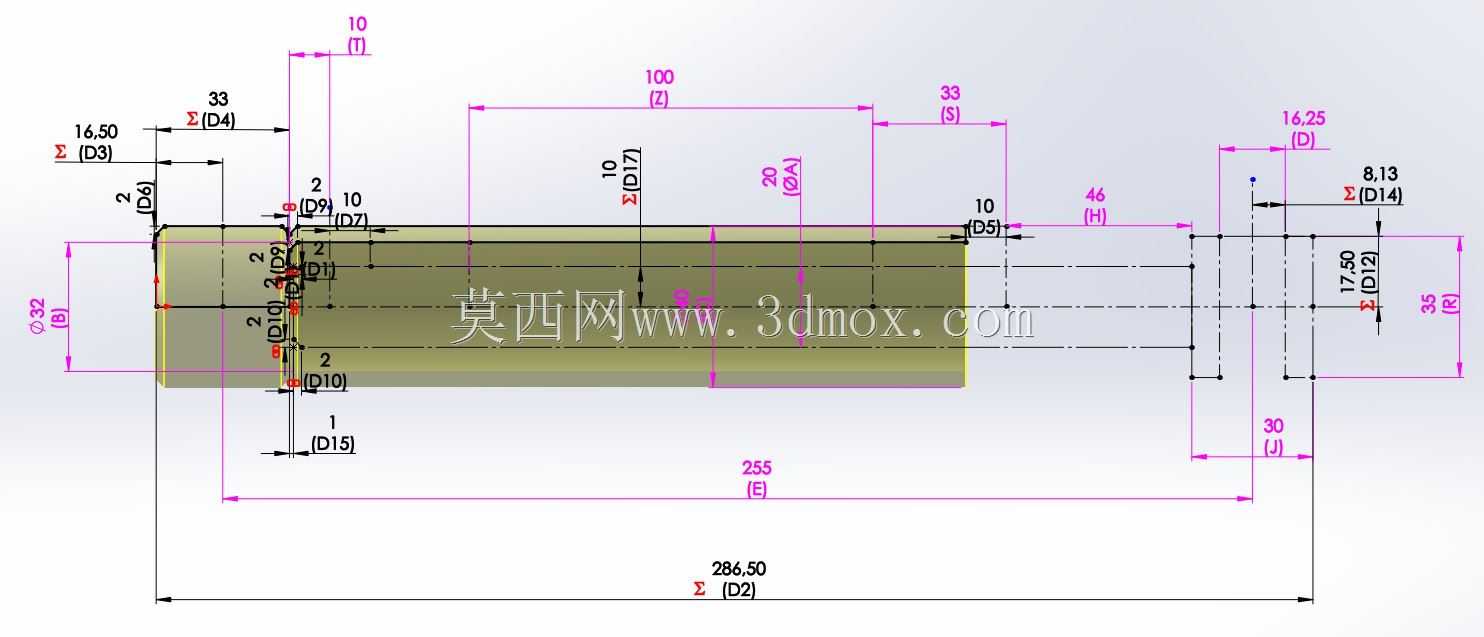

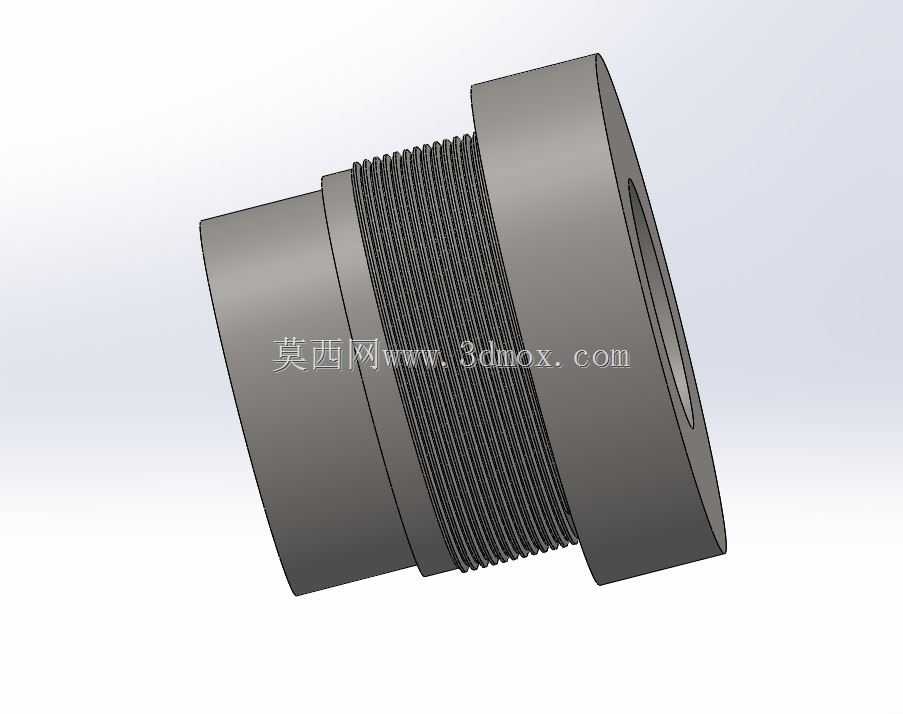

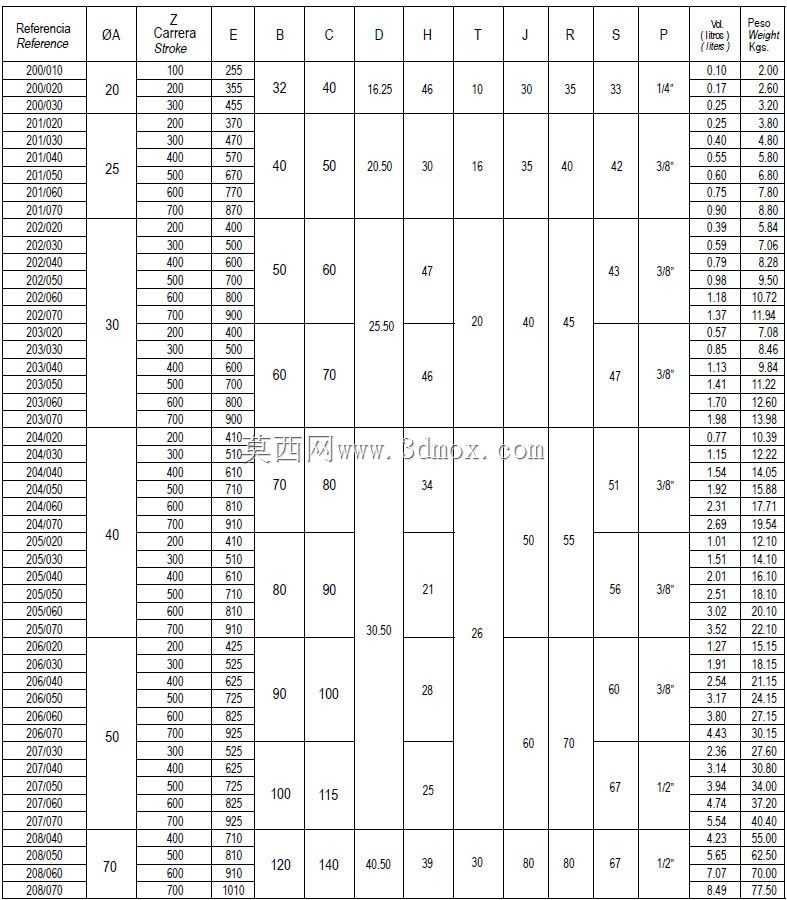

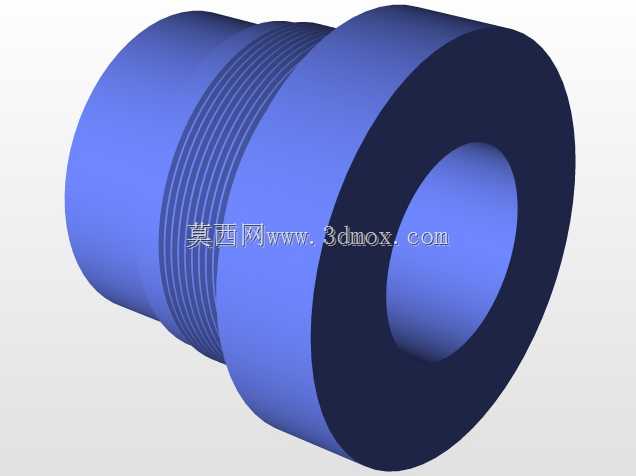

这套设计在结构层面预留了极高的适配自由度，设计初期就摒弃了固定缸筒长度、固定安装耳距的固化思路，将缸体、活塞杆、端盖、安装吊耳都做了参数化的可调整结构，使用者既可以直接选用预设的多款商用标准缸参数配置，快速匹配现有成熟供应链的标准件选型，也可以根据自身设备的安装边界调整缸筒长度、活塞杆直径、两端安装孔的中心距，不需要重新从零开始搭建整体结构，能大幅缩短非标液压执行机构的设计周期。从实际安装边界来看，设计时充分考虑了不同安装方式的空间占用：当采用尾部耳环安装时，预留的摆动间隙可以满足±15°的摆角需求，不会出现缸体运行时与周边结构件剐蹭的问题；当采用法兰端面安装时，端盖位置的连接螺栓孔做了通用化的孔距匹配，能适配多数常规规格的液压站油路接口布局，不需要额外设计转接法兰。

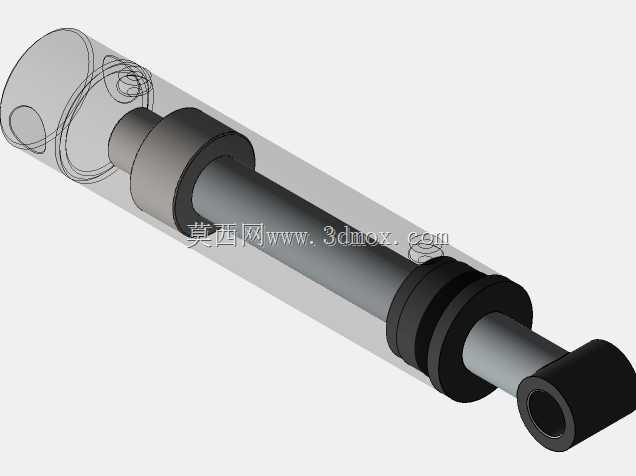

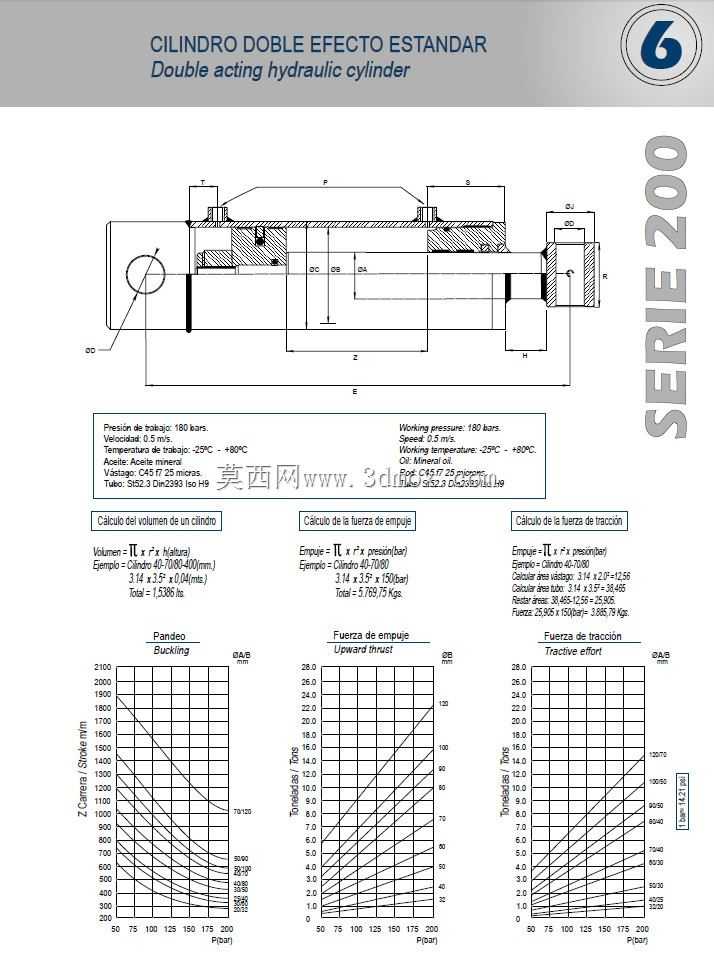

功能特性上，这套结构默认采用双作用缸的工作逻辑，即通过压力油分别进入缸的无杆腔与有杆腔，实现活塞杆的伸出与缩回动作，相比单作用弹簧复位的油缸，双作用结构的推力与拉力都可以通过液压系统压力精准控制，动作响应速度更快，适合需要双向施力、行程较长的作业场景。设计过程中对密封结构的安装槽位做了标准化处理，不管是选用格莱圈、斯特封还是常规的O型圈组合密封，都可以直接在现有结构上调整槽位尺寸，不需要改动缸体的主体结构，能适配不同压力等级的液压系统需求，从低压的辅助定位回路到中高压的重载驱动回路都能覆盖。

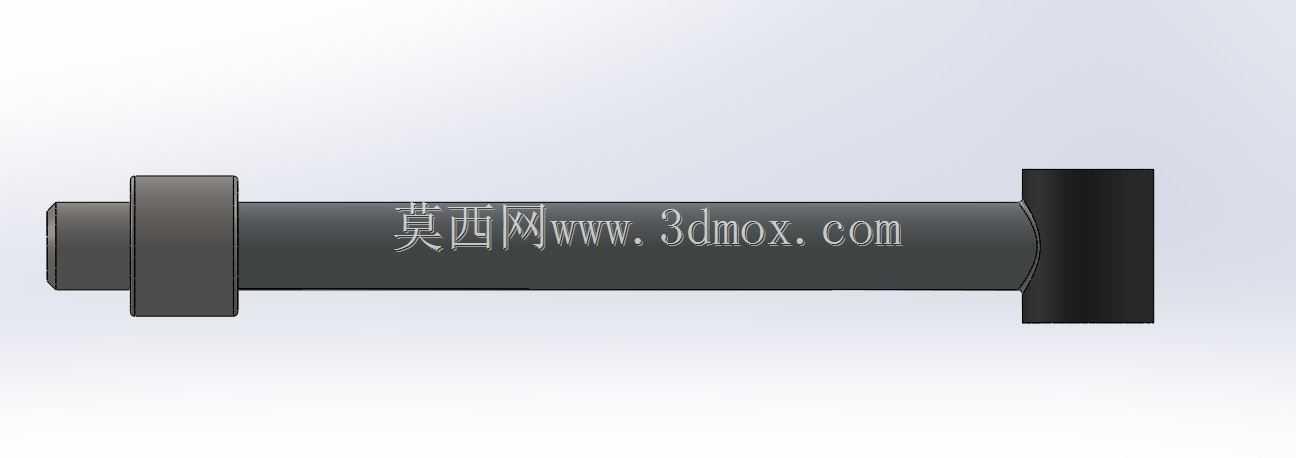

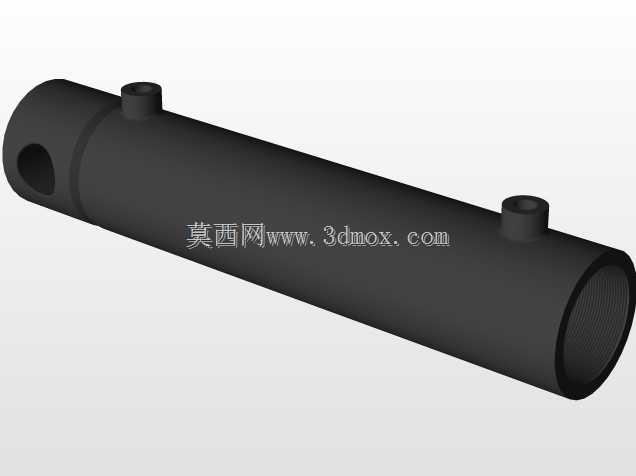

在结构细节处理上，活塞杆端部的安装吊耳做了加厚处理，吊耳孔内预留了衬套安装位，长期往复摆动作业时可以通过更换耐磨衬套来延长整体结构的使用寿命，避免吊耳孔磨损后直接报废整个活塞杆；缸筒外侧的位置预留了磁性开关安装槽，对于需要行程位置反馈的自动化设备，可以直接加装磁性接近开关，实现活塞杆伸出、缩回位置的信号检测，不需要额外在设备上加装外置的行程检测机构，进一步压缩整体安装空间。设计时还考虑了管路布局的便利性，缸体两端的油口位置做了可旋转调整的结构预留，实际装配时可以根据现场布管方向调整油口朝向，避免出现油管过度弯折导致的油路阻力增大、密封件过早损坏的问题。

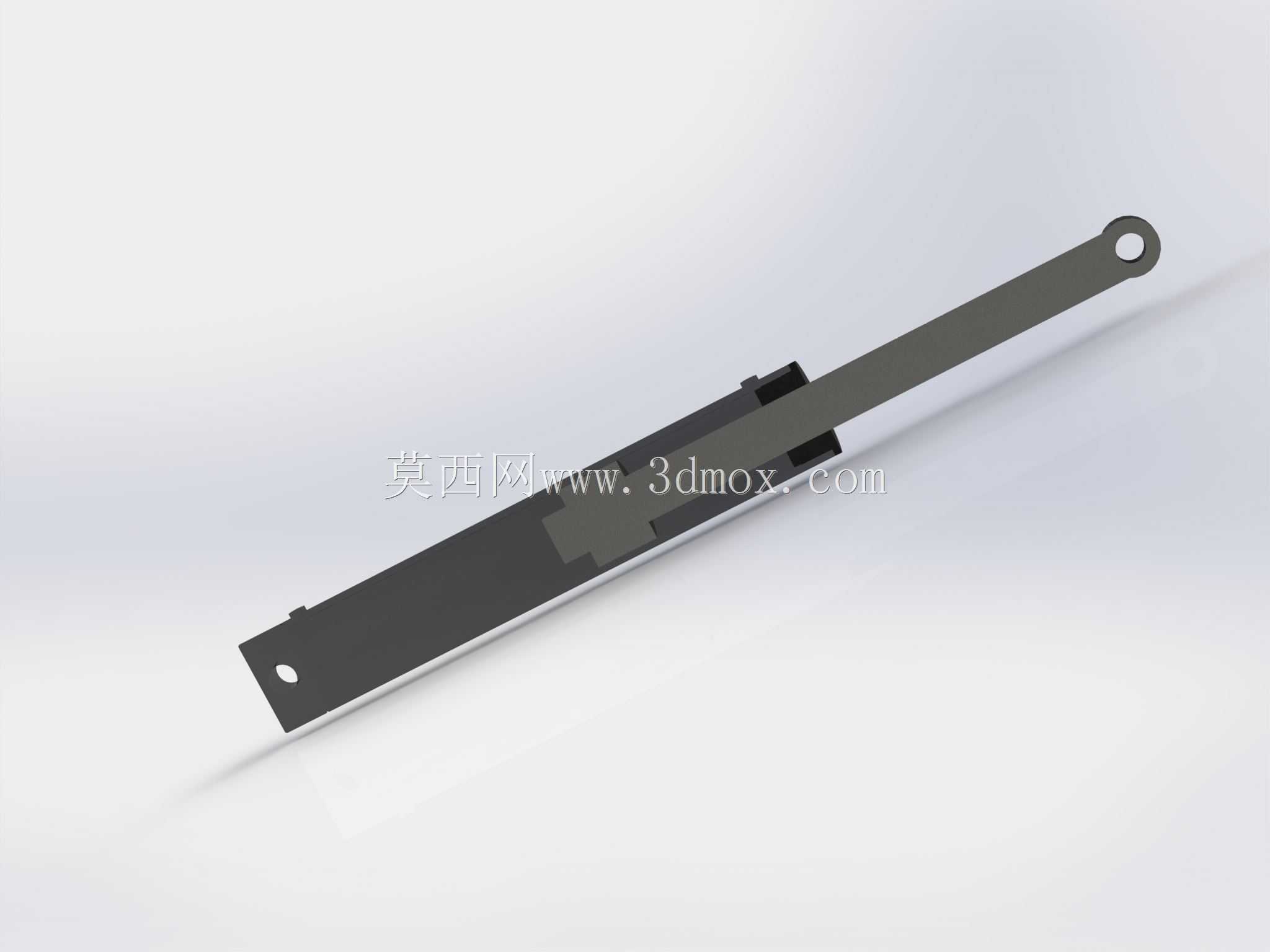

对于需要做设备虚拟仿真的场景，这套结构的所有配合面都做了精准的约束处理，在装配环境下可以直接模拟活塞杆的全行程伸缩动作，验证极限行程位置是否会和周边设备结构发生干涉，也可以直接导入液压仿真模块中，结合负载参数计算不同压力下的动作速度、推力大小，提前排查设计阶段的潜在问题，减少后续物理样机的调试成本。不管是做标准设备的液压系统选型，还是做非标专机的定制化执行机构设计，这套参数化的结构都能作为基础框架快速调整，避免大量重复的建模工作，让设计人员把更多精力放在系统匹配与性能优化上。
