槽配合机械连接组件结构设计方案

　　在非标自动化产线的工装夹具、快换模组设计场景中，槽类配合结构是实现部件快速对位、可调安装的核心结构形式，这类结构的装配合理性直接决定设备调试效率与长期运行稳定性。本次展示的槽配合连接组件，核心功能是实现两个安装基体的精准对位与可靠锁附，同时通过结构设计规避错误装配的风险，在快换工装、可调安装座、滑动限位模组等场景中具备极高的复用价值。从实际应用场景来看，这类结构常出现在电子制造设备的工位快换夹具、包装设备的可调导向安装座、检测设备的载具定位模块中，这类场景普遍要求部件在更换或调整位置时，无需复杂的对位操作，同时能保证重复安装精度，避免因装配错位导致的设备卡滞、定位精度超差问题。从功能特性上看，该组件通过安装板上的长圆形槽结构，

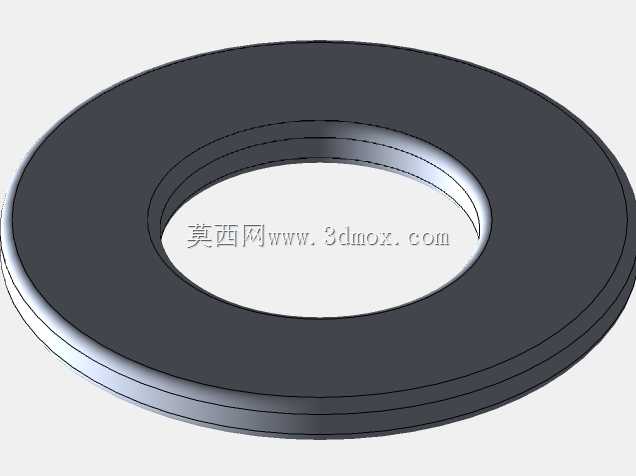

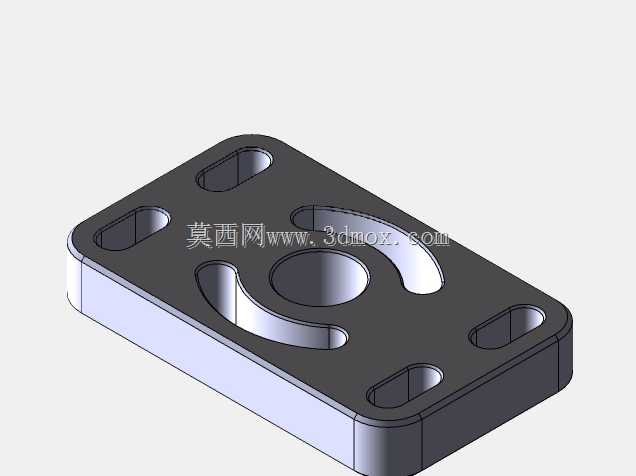

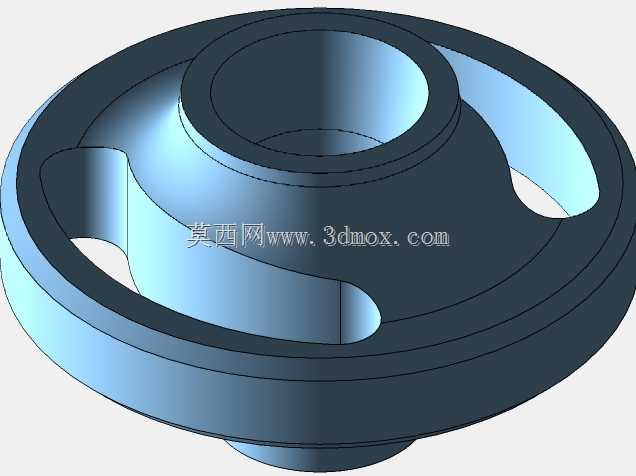

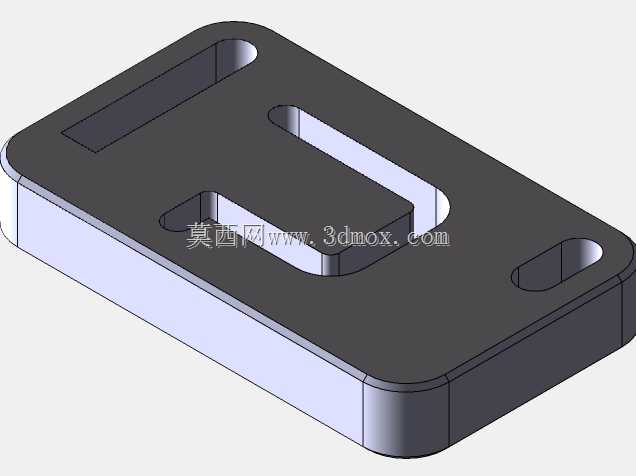

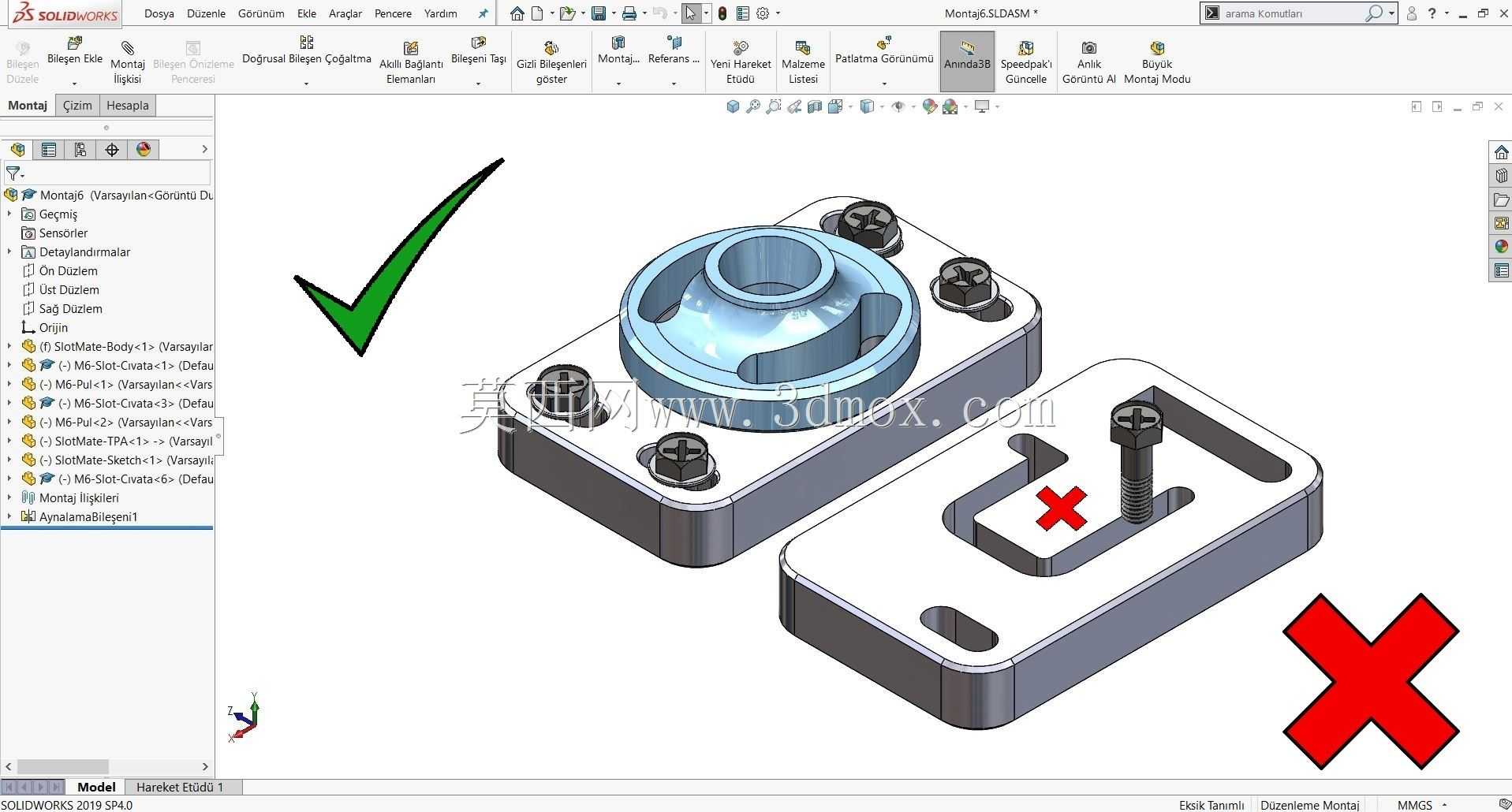

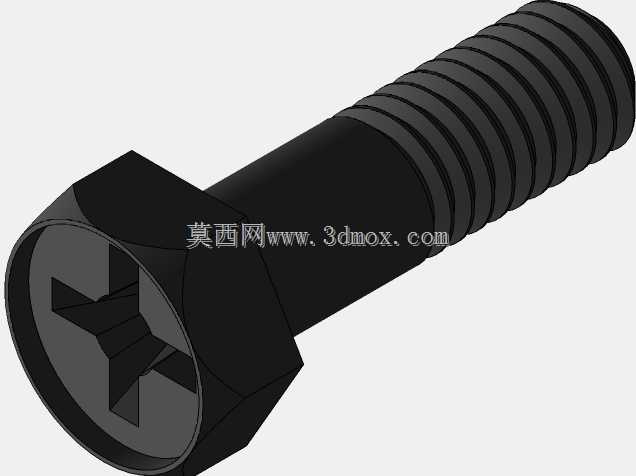

　　为螺栓锁附提供一定的位置调整余量，适配不同安装孔位偏差的基体对接需求，同时配合带定位型腔的上装部件，实现安装过程中的粗定位导向，降低操作人员的装配难度。设计思路上，结构特意做了防错设计：上装部件的定位型腔仅能以正确姿态嵌入下安装板的凸台结构，反向或错位放置时无法完成贴合，图中标识的错误装配状态下，螺栓无法对准安装孔，部件之间存在明显间隙，从物理层面杜绝错装可能，这一设计在多工位快换场景中能大幅降低换型出错概率，减少设备调试的停机时间。从外形尺寸与安装边界来看，下安装板为矩形块状结构，边角做了倒角处理避免装配时割手，板上开设的长槽宽度与所用螺栓杆部尺寸匹配，槽的长度方向预留了足够的调整行程，可覆盖±5mm范围内的安装孔位偏差；

　　上装部件的定位凸台高度与下安装板的型腔深度完全匹配，装配贴合后无多余凸起或间隙，四个角点布置的内六角螺栓锁附点位，均匀分布在部件四周，锁附后受力均匀，不会出现局部翘曲的问题。实际装配过程中，操作人员只需将上装部件的定位凸台对准下安装板的型腔放入，确认贴合面完全接触后，将螺栓穿过长槽拧入上装部件的螺纹孔，即可完成可靠锁附；如果放置姿态错误，凸台无法嵌入型腔，部件会被架高，操作人员可直观发现装配问题，无需额外的对位标记或检具辅助。这类结构的设计细节上，长槽的边缘做了微小的倒角处理，避免螺栓穿入时被槽口毛刺卡滞，定位型腔的内壁做了0.1mm的拔模斜度，既方便加工时脱模，也能在装配时起到导向作用，让部件能顺滑滑入到位。在长期运行的工况下，

　　槽配合结构的调整余量可以抵消设备运行产生的微小振动位移，避免硬定位结构因振动产生的内应力导致螺栓松动，同时防错结构的存在，也能避免设备维护过程中因人员操作失误导致的装配故障，降低设备运维的技术门槛。对于结构设计从业者而言，这类槽配合加防错结构的设计逻辑，可以直接复用到各类需要可调安装、快换对接的部件设计中，只需根据实际承载需求调整板材厚度、槽的长度、螺栓规格即可快速适配不同场景，不需要重新做原理性验证，能大幅缩短非标设计的周期。在建模过程中，这类结构需要重点关注槽的宽度与螺栓的间隙配合值、定位凸台与型腔的配合公差，间隙过大会导致定位精度不足，间隙过小则会提升加工与装配难度，常规工况下预留0.05-0.1mm的间隙即可兼顾装配便利性与定位精度要求；同时螺栓锁附点位的布置要尽量远离部件的受力点，避免锁附力导致部件变形，影响配合面的贴合度。
