方形法兰式连接座机械结构设计

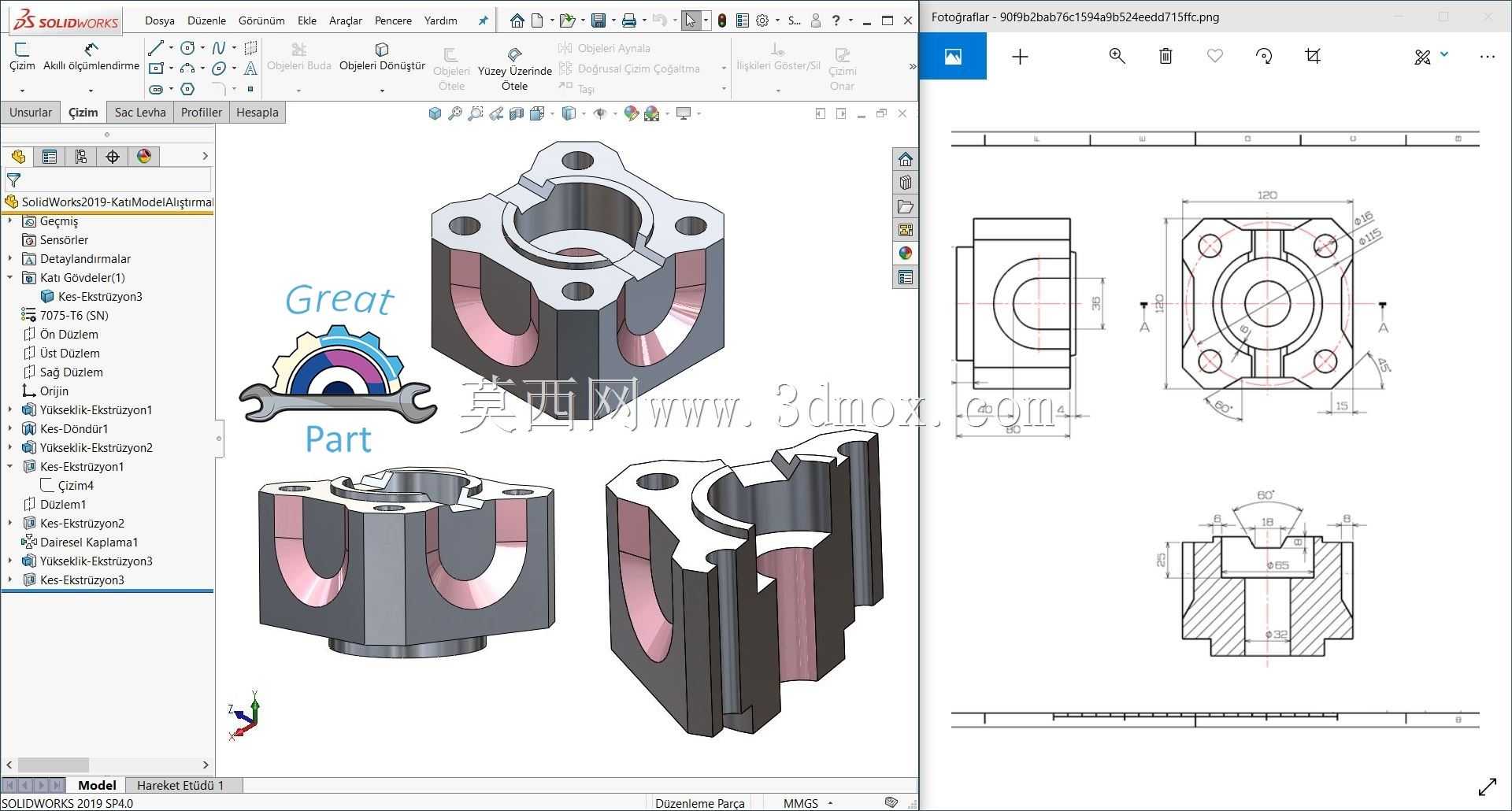

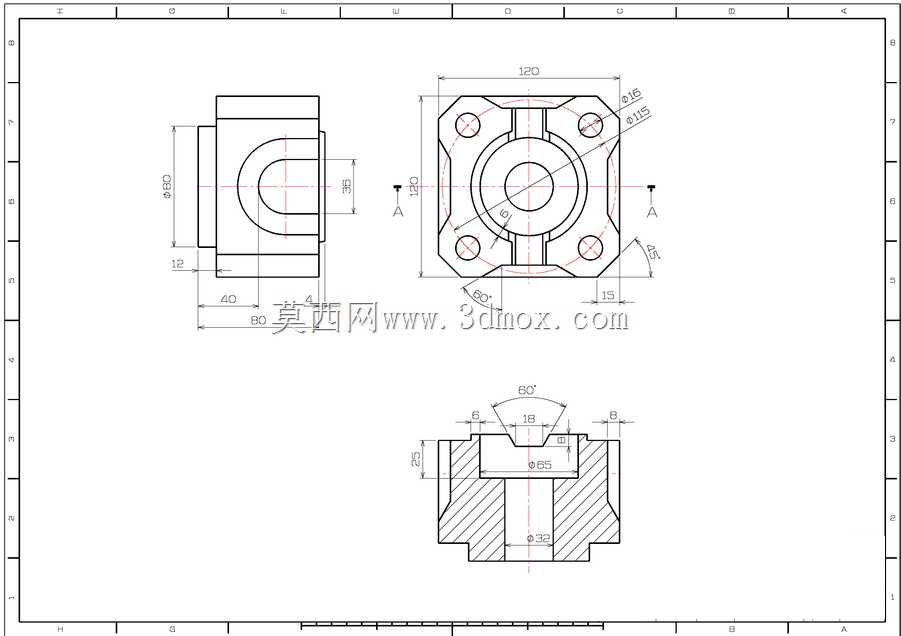

　　这类带内凹弧形通槽的方形法兰连接座，多应用在液压阀组集成块、气动管路分流模块以及小型工装夹具的定位连接环节，在中小型自动化生产线的流体控制单元里十分常见，主要承担管路对接、元件承载以及周向定位的作用。从结构功能来看，零件主体为方形法兰基座，四个角位设置贯通安装孔，用于通过螺栓将整个零件固定在安装基面，孔位的位置度公差直接影响对接元件的同轴度，实际设计中安装孔与法兰边缘的距离需要满足螺栓扳手空间要求，避免装配时工具无法操作。零件中心区域设置阶梯通孔，大端用于容纳对接元件的定位轴颈，小端为流体或杆件的通行通道，孔壁的粗糙度要求直接影响密封性能或者滑动配合的顺畅度，若用于流体场景，阶梯孔的台阶面需要设置密封槽安装O型圈，防止介质泄漏。

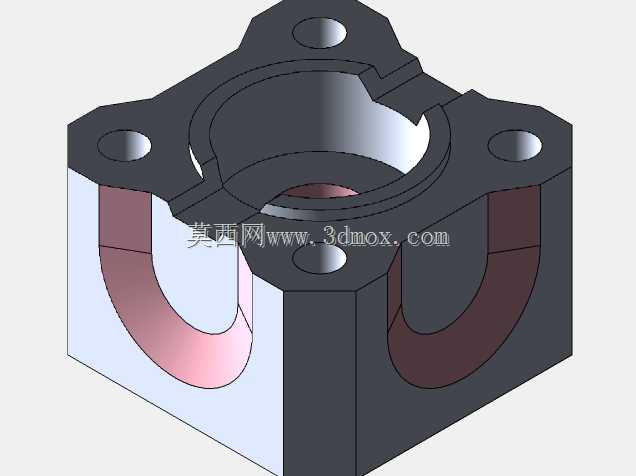

　　零件两侧对称开设的内凹弧形通槽是核心功能结构，这类槽型主要用于卡装外置的管路卡箍或者定位销，实现对接元件的周向防转，相比传统的平键防转结构，这种弧形槽的接触面积更大，在承受交变载荷时应力分布更均匀，不容易出现应力集中导致的开裂问题。从设计思路层面，这类零件的建模首先需要确定安装基面的轮廓尺寸，根据对接元件的额定载荷计算法兰的厚度，避免螺栓预紧力导致法兰变形；四个安装孔的中心距需要匹配通用安装面板的孔系标准，优先选用行业通用的孔距参数，降低后续装配的适配难度。中心阶梯孔的尺寸需要根据对接元件的配合公差确定，若为间隙配合需要预留合适的装配间隙，若为过盈配合则要计算压装力是否在允许范围内。两侧的弧形槽需要根据卡装零件的外径设计圆弧半径，

　　槽的深度要保证卡装零件装入后不会脱出，同时槽与中心孔的壁厚需要满足强度要求，避免受压后出现变形。从安装边界来看，零件的整体外廓为方形，安装时需要在基面预留至少两倍螺栓直径的操作空间，零件上端的凸起结构高度需要匹配对接元件的插入深度，避免对接时出现干涉；零件底部与安装基面接触的平面需要保证平面度，防止装配后出现倾斜导致密封失效或者轴系偏载。在实际工程应用中，这类零件的材质多选用铝合金或者45号钢，铝合金材质多用于低压气动场景，重量轻且加工成本低，45号钢则用于高压液压或者重载定位场景，经过调质处理后可以获得更好的综合力学性能。建模过程中需要注意各特征之间的过渡圆角，尤其是弧形槽与法兰主体连接的位置，需要设置合理的圆角半径，

　　避免热处理或者受载时出现应力集中导致零件断裂；同时所有锐边都需要做倒角处理，既可以去除加工毛刺，也能避免装配时划伤操作人员或者密封元件。这类零件作为典型的机械基础连接件，虽然结构不算复杂，但每一处尺寸都直接影响后续的装配可靠性与使用性能，设计时需要结合实际应用场景的载荷、介质、安装空间等参数综合考量，不能只单纯照搬几何外形，忽略工程实际的约束条件。
