DN15内螺纹手动球阀结构设计

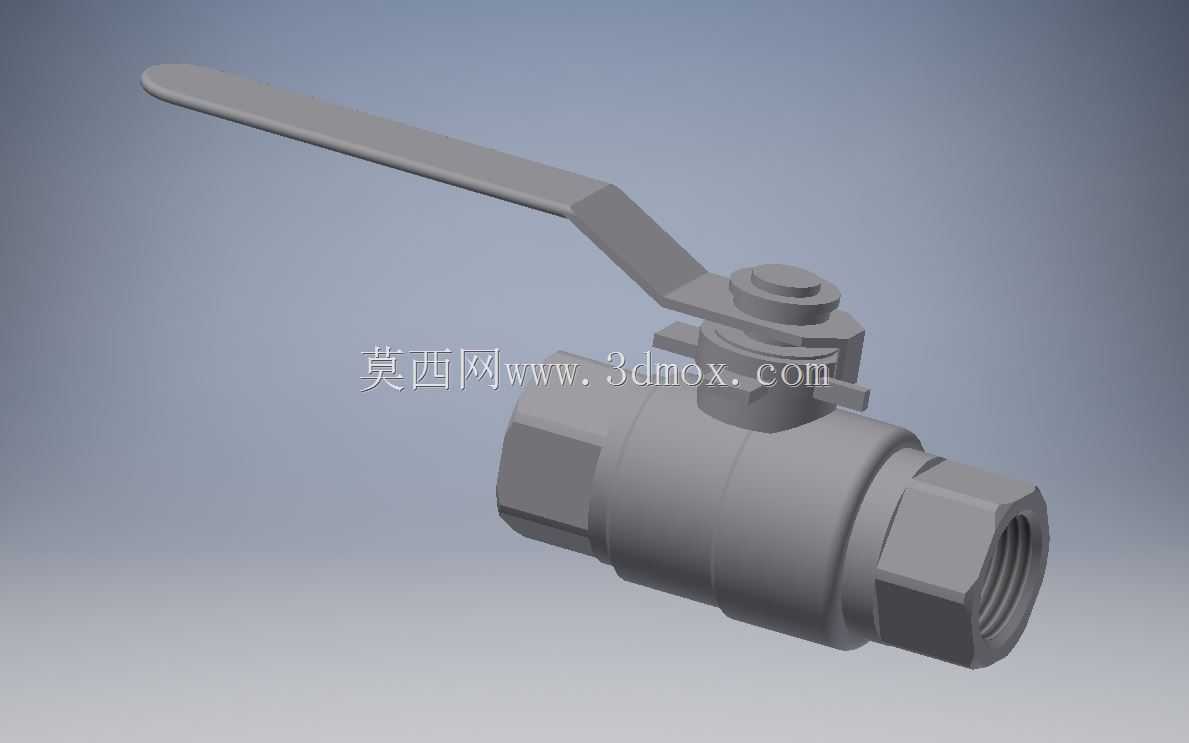

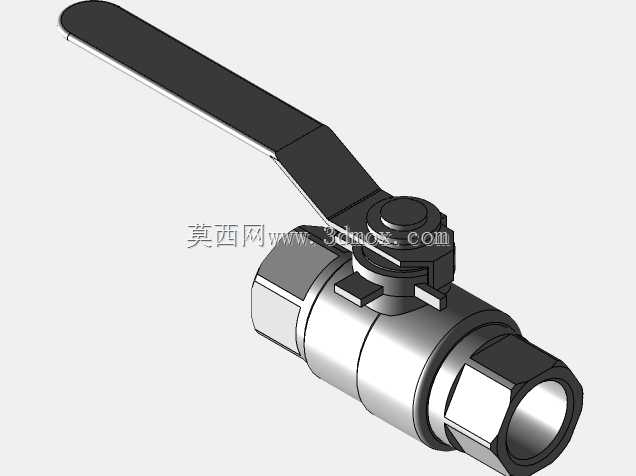

在民用给排水、小型化工支路、压缩空气管网、液压站控制回路这类公称通径不大、压力等级中等的流体输送场景里，DN15规格的PN40球阀是出镜率极高的管路控制元件，这类小通径球阀不需要复杂的驱动结构，依靠手柄操作就能快速实现管路通断，相比同通径的截止阀、闸阀，流阻更小、开关行程更短，日常运维的操作成本极低。从结构设计逻辑来看，这款两片式内螺纹球阀的核心密封依托中间的球形阀芯实现，阀芯开有与通径匹配的直流道，当手柄带动阀杆旋转90度时，阀芯流道与管路轴线重合即为全开状态，此时流道完全贯通，介质流经时几乎没有方向突变带来的压损，适合对压降敏感的支路管路；当阀芯旋转至流道垂直管路轴线时，球体密封面与阀座紧密贴合，实现管路截断，PN40的压力等级意味着这款阀可以承受最高4MPa的工作压力，适配多数中低压工业流体、普通水气管路的压力工况。

设计过程中首先要明确安装边界，这款阀采用两端内螺纹连接，匹配DN15对应的管螺纹规格，安装时不需要额外配对法兰，直接拧入对应外螺纹的管路接头即可，整体轴向尺寸紧凑，不会在狭窄的设备内部、管路排布密集的阀组区域占用过多安装空间，手柄的操作空间预留也做了优化，手柄长度经过力矩校核，普通人手施加正常握力就能克服阀座与球体的摩擦力完成开关动作，不需要额外加力杆，同时手柄在全开、全关位置都有限位结构，避免操作过位导致密封面错位。从结构细节来看，阀杆采用下装式设计，即使在阀杆填料出现磨损的情况下，管路内压也会将阀杆向上顶紧，降低介质从阀杆处外漏的风险，这也是小通径球阀常用的防外漏设计思路；两端的阀体通过螺纹连接锁紧，中间夹持有密封垫片，保证阀体结合面的密封性能，阀座采用具备一定弹性的密封材质，在介质压力作用下能更好地贴合球体表面，补偿微小的加工形位误差，降低加工精度要求的同时保证截断状态下的零泄漏。

实际选型应用时，要注意这款阀的通径与压力等级匹配性，DN15的通径对应的额定流量系数可以满足多数小流量支路的需求，比如设备冷却水进水支路、气动工具的供气支路、小型实验装置的流体控制回路，都能看到这类小通径球阀的身影；安装时要注意手柄的操作方向，预留足够的旋转空间，避免手柄被周边管路、设备构件挡住无法完成90度旋转，同时内螺纹连接时要在螺纹处缠绕合适的密封带或涂抹密封胶，保证螺纹连接处的密封，避免介质从连接螺纹处渗漏。日常维护层面，这类小通径球阀结构简单，易损件只有阀杆填料和阀座密封，长期使用如果出现开关力矩变大、外漏或内漏的情况，只需要拆开阀体更换对应的密封件即可，不需要整体更换阀门，运维成本很低。建模过程中需要重点关注球体的回转中心与阀杆轴线的同轴度，阀杆与球体的连接槽要做公差匹配，避免开关过程中出现卡滞，两端内螺纹的轴线要与阀体流道轴线重合，保证安装后管路不会出现额外的装配应力，手柄的旋转角度要严格限制在90度，对应全开全关的两个位置，同时要做防松结构避免手柄在长期振动工况下从阀杆上脱落。
