板材加工线自动冲裁堆垛输送设备

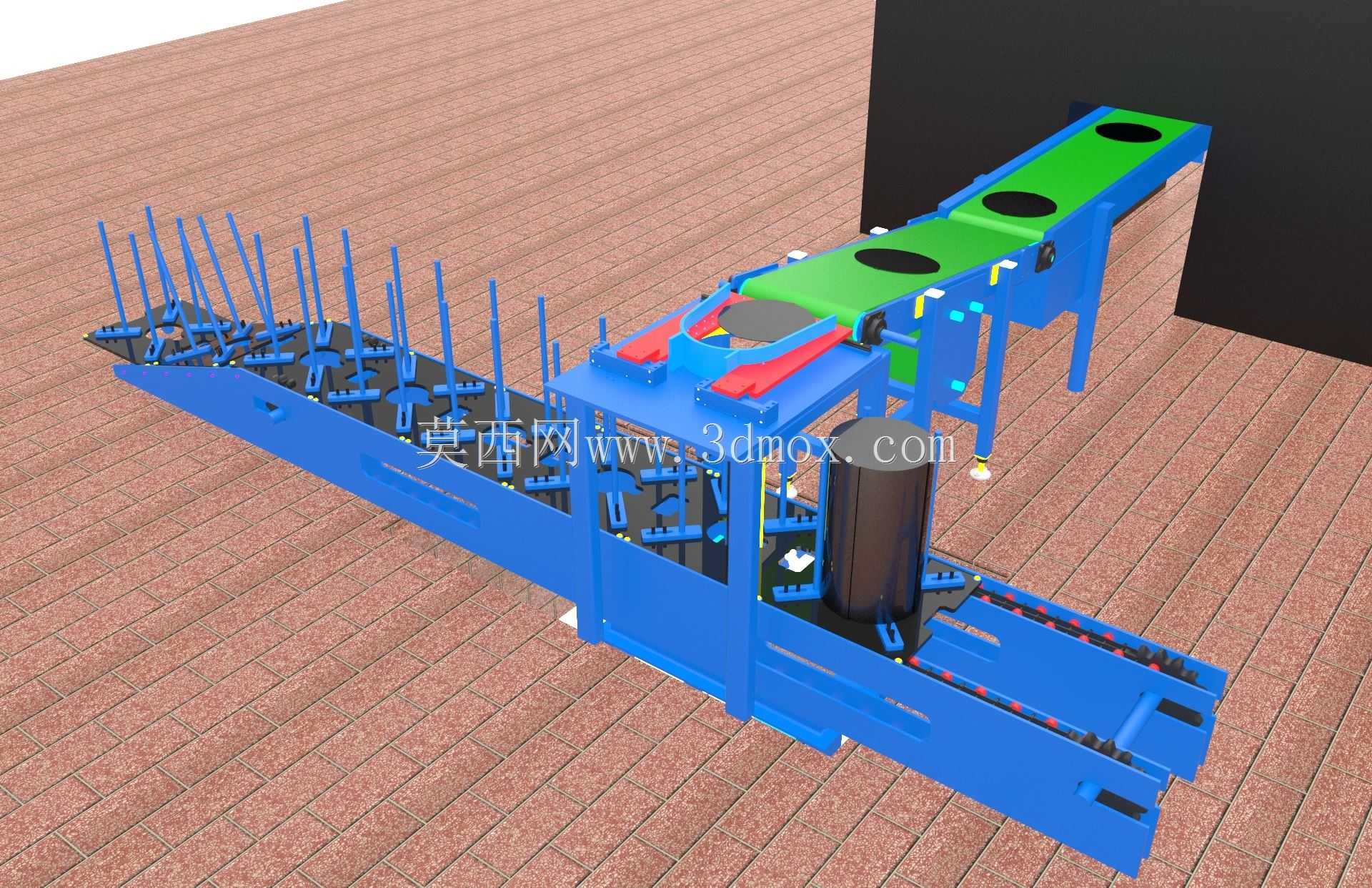

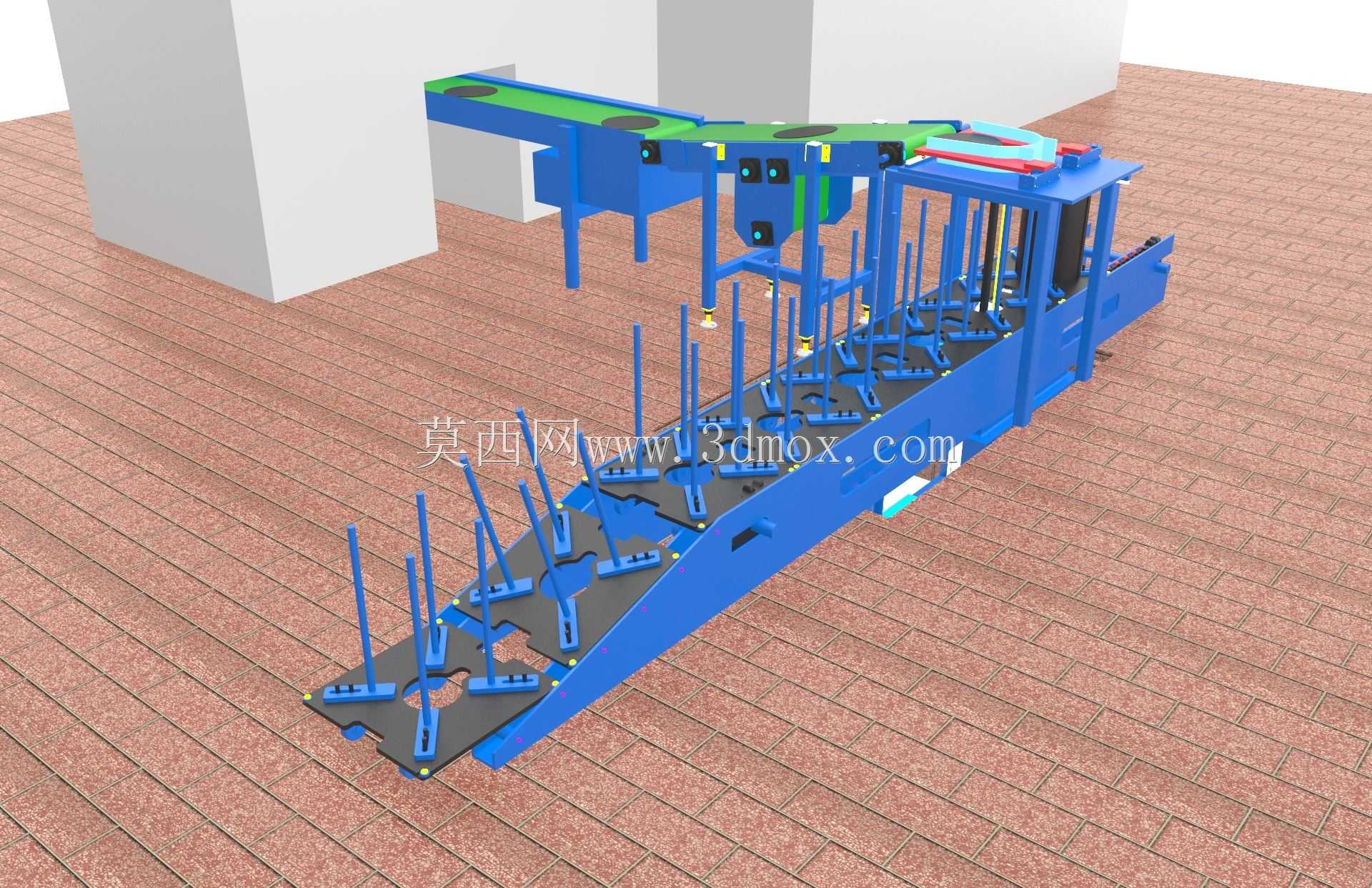

在板材冲压加工的生产现场，冲裁完成后的成品板材转运、堆垛环节长期依赖人工配合简易吊具作业，不仅存在板材边角刮擦伤人的安全隐患，人工码垛的整齐度偏差还会直接影响后续打包、转序的作业效率，这套自动冲裁板材堆垛系统正是针对该类场景的痛点完成的结构设计。整套设备沿车间产线的物料流向布置，进料端直接对接冲裁设备的出料工位，无需额外增设中转接驳台，冲裁完成的板材从冲床工位输出后，可直接进入设备的进料输送段，输送段采用带式输送结构，带面做防滑耐磨处理，适配不同表面粗糙度的金属、非金属板材输送，输送速度可匹配前端冲裁设备的作业节拍，避免出现板材堆积、卡滞的问题。设备的转向分料段采用弧形导向输送结构，可根据板材的规格尺寸调整导向栏的间距，确保不同幅面的板材都能沿预设轨迹平稳输送到堆垛工位，不会出现偏斜、掉料的情况。堆垛工位是整套设备的核心作业段，采用多组可调式定位立杆配合承托平台的结构，定位立杆的安装位置可根据板材的长宽尺寸沿平台上的安装槽灵活调整，适配不同规格冲裁件的堆垛定位需求，承托平台采用升降式结构，随着堆垛板材的层数增加，平台会同步平稳下降，始终保持最上层板材的接料高度与输送段出料高度匹配，避免板材从高处掉落出现磕碰变形、边角错位的问题。整套设备的主体框架采用型钢焊接成型，关键受力位置做加强筋处理，长期运行不会出现结构变形，设备底部设置可调式支撑脚，可根据车间地面的平整度调整安装高度，确保整套设备的水平度满足输送、堆垛的精度要求，安装时仅需对接前端冲裁设备的出料位置，预留出堆垛完成后叉车转运的作业空间即可，无需对现有车间产线做大规模改造。从结构设计的角度来看，这套设备在方案阶段就充分考虑了板材加工车间的实际作业环境，所有转动部件都设置了安全防护结构，避免车间内的金属碎屑、粉尘进入传动部位造成部件磨损，输送段的侧边设置了可开启的检修门，日常维护时可快速打开对传动辊、输送带进行检查更换，堆垛平台的升降驱动采用平稳的传动结构，运行过程无明显冲击晃动，确保堆垛完成的板材垛型整齐，每层板材的错位偏差控制在极小范围内，无需人工二次整理就可直接进行打包转序。在实际应用中，这套设备可覆盖常见幅面的冲裁板材堆垛作业，从薄板到中厚板都能通过调整输送速度、定位立杆位置、平台下降速度来适配作业需求，替代传统人工作业后，可大幅降低该工位的作业人员劳动强度，同时消除人工搬运板材过程中的安全风险，稳定匹配前端冲裁设备的连续生产节拍，避免因堆垛环节效率不足导致整条产线降速运行。设备的走线全部沿框架内部的走线槽布置，外部无裸露线缆，既避免车间作业过程中剐蹭线缆造成安全隐患，也让整体外观更加整洁规整，各功能段的连接采用模块化设计，运输时可拆分为几个独立模块进场，现场组装时仅需通过螺栓连接定位即可，大幅缩短现场安装调试的周期。
