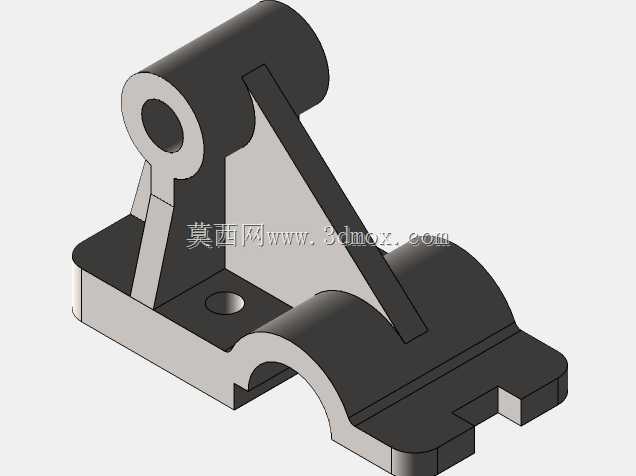

带铰接支座的弧形安装支撑构件

这类带铰接支座的弧形安装支撑构件，常见于中小型工业设备的铰接联动部位，比如轻工生产线的翻板机构、小型工装夹具的摆动支撑单元、输送线侧挡的可调限位支架，核心作用是为需要绕固定轴做小角度摆动的部件提供稳定的安装基准，同时承受摆动过程中产生的径向载荷与侧向倾覆力矩。从结构设计来看，构件底部采用带弧形让位的安装底板，底板上预留的沉头安装孔可适配M6规格的内六角螺栓，安装时可直接贴合在对应弧度的设备安装面或者圆管类支撑梁上，弧形让位结构避免了安装时与曲面基体产生线接触导致的安装不稳问题，底板的平直段长度可覆盖两个安装孔位的跨距，保证螺栓锁紧后底板不会出现翘曲变形。上部的铰接筒座为同轴通孔设计，通孔内径适配常用的小直径铰接销轴，筒座外壁做了加厚处理，避免销轴反复转动摩擦导致筒壁磨损失效，筒座与底板之间设置了三角形加强筋，筋板厚度根据常规载荷工况取壁厚的1.2倍，既保证了支撑刚度，又不会过多增加构件整体重量，筋板与筒座、底板的连接处均做了圆角过渡，减少应力集中导致的开裂风险，尤其是在频繁摆动的工况下，圆角过渡能有效分散交变载荷的应力峰值。构件前端的弧形延伸段，主要作用是为摆动部件提供低位的限位支撑，当摆动部件下压到极限位置时，弧形面可与摆动件的对应弧面贴合，避免硬接触导致的部件磕碰损伤，同时弧形轮廓也能避让摆动过程中部件的运动轨迹，防止出现运动干涉。设计这类构件时，首先要确认铰接点的中心高度，这个尺寸直接决定了摆动部件的回转半径，需要匹配对应设备的运动行程要求，其次要核算底板安装孔的中心距，保证安装时能与设备基体的预留孔位完全对齐，避免现场二次打孔的麻烦，铰接筒的长度要匹配对应销轴的安装长度，保证销轴装入后不会出现窜动，同时要预留润滑脂的加注空间，方便后期维护时加注润滑脂减少磨损。在实际选型应用中，如果是用于载荷较大的冲压工装侧定位，可适当加厚筒座壁厚与筋板厚度，若用于轻载的电子设备翻盖支撑，可适当减薄壁厚降低整体重量，构件的材质通常选用铸铁或者压铸铝合金，铸铁材质适用于重载、有冲击的工况，铝合金材质适用于对重量有要求的轻载场合，表面处理可根据使用环境选择喷塑、镀锌或者阳极氧化，提升构件的防锈耐腐蚀能力。这类支撑构件的安装边界需要注意，安装面的平面度误差不能超过0.1mm，否则锁紧螺栓后会导致筒座的同轴度出现偏差，造成销轴转动卡滞，铰接销轴与筒座孔的配合公差选用H8/f7的间隙配合，既保证转动灵活，又不会出现过大的晃动间隙，安装时螺栓的锁紧扭矩要符合对应规格螺栓的扭矩要求，避免扭矩过大导致底板变形，或者扭矩过小导致使用过程中螺栓松动。
