带T形槽的直角角度夹紧工装构件

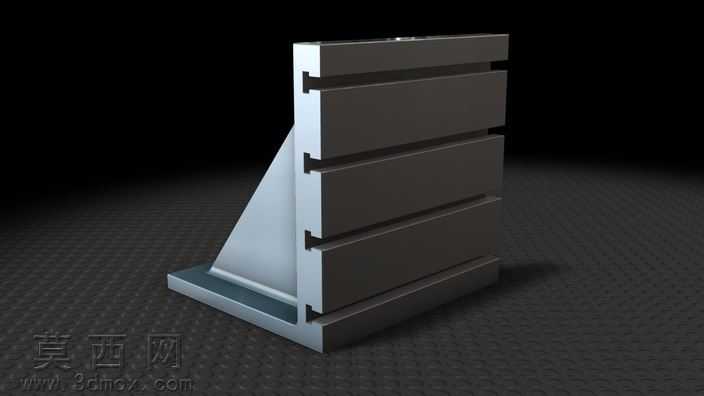

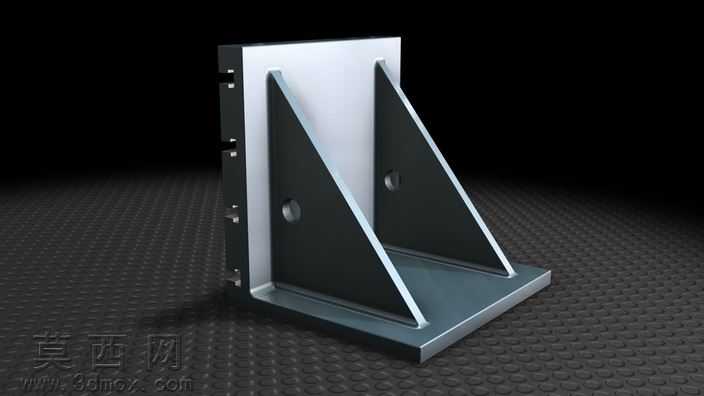

本作品为机床加工场景使用的直角角度夹紧定位构件，采用三维参数化建模方式完成全结构设计，建模过程严格遵循机械加工工装的公差配合规范，对所有棱边做了符合工艺要求的倒角处理，避免应力集中与安装划伤问题。模型整体采用直角弯板结构，竖直工作面等距开设四条标准T形滑槽，T形槽的槽宽、槽深、颈部尺寸完全适配通用机床压紧螺栓的安装规格，可灵活调整压紧组件的安装位置，适配不同尺寸工件的装夹需求；底部为带安装孔的水平安装基座，可通过T型螺栓固定在机床工作台面，竖直板与水平基座之间设置三角形加强筋结构，通过力学仿真优化加强筋的厚度与连接圆角，大幅提升构件整体刚性，避免装夹受力时出现形变偏移，保证装夹定位的角度精度。渲染阶段采用金属加工件常用的材质表现，基座与加强筋部分赋予磨砂铸铁材质，模拟铸件表面的细微颗粒质感与哑光金属反光，竖直工作面做精磨钢材质处理，表现出机加工面的细腻金属光泽与轻微反光特性，场景采用三点布光方案，主光从侧上方投射突出T形槽的结构层次与加强筋的立体感，辅光补全暗部细节避免结构死黑，背景采用深色磨砂工作台纹理衬托金属构件的质感，同时添加柔和的接触阴影增强模型的真实感。设计过程中优先考虑工装的实用性与通用性，T形槽的间距经过反复校核，既保证足够的装夹调节范围，又避免槽距过近削弱竖直板的结构强度，直角面的垂直度公差控制在工装常用的精度等级内，可作为铣削、钻削加工时的直角定位基准使用，整体结构无冗余设计，所有特征均服务于装夹定位的功能需求，可直接导出为工程图用于生产加工，也可作为机床工装库的标准构件调用。
