球锁定shift键轴链轮牵引传动结构

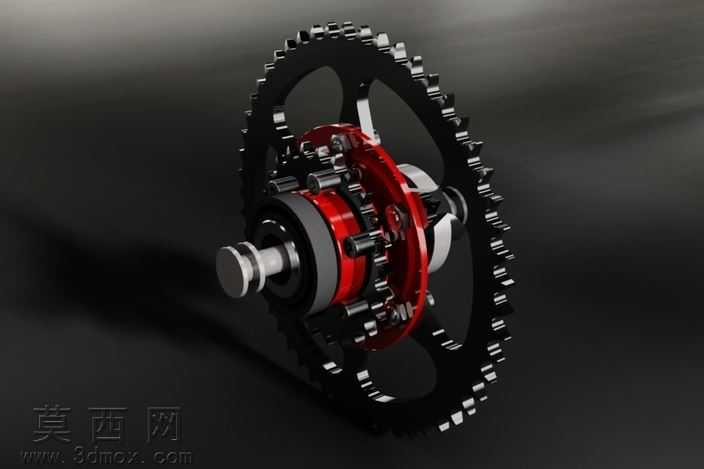

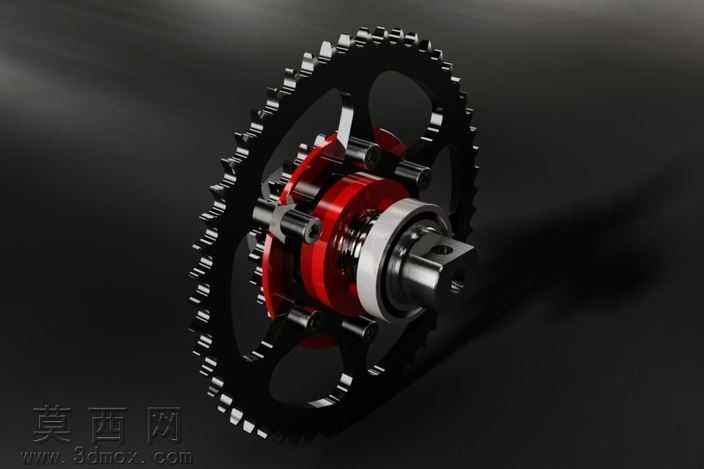

本作品为球锁定shift键轴配套的链轮牵引传动组件三维模型，建模阶段采用Autodesk Inventor完成全参数化零件搭建与装配约束，首先对核心的shift键轴进行基准轴定位，依次完成轴段台阶、键槽、轴承安装位的特征绘制，保证各轴段同轴度公差符合传动件装配要求。针对球锁定机构，逐一绘制钢球容纳孔、锁止推套、复位弹簧安装槽的细节特征，通过接触约束模拟钢球与锁止槽的配合关系，还原球锁结构的轴向锁止工作逻辑。外侧传动链轮采用渐开线齿形参数化生成，严格匹配标准链轮齿距、齿厚参数，轮盘辐板的减重孔、安装定位孔均按照实际加工尺寸绘制，保证链轮与轮毂的装配定位精度。渲染阶段采用金属材质分层赋予：轴类零件赋予调质钢材质，添加细微的车削纹理提升真实感；锁止组件的推套、压环赋予淬火合金钢材质，调整金属粗糙度参数呈现硬质金属的哑光质感；链轮主体赋予发黑处理的碳钢材质，边缘齿顶位置添加轻微磨损痕迹模拟实际使用状态；轮毂侧的端盖部件赋予红色烤漆金属材质，调整反射参数突出漆面的光泽质感，各部件间的装配缝隙保留合理的工艺间隙，避免模型出现穿模问题。结构设计上采用同轴集成式布局，将链轮传动、球锁止机构、轴承支撑集成在同一根键轴上，轴向布局紧凑，牵引动力通过链轮传递至键轴后，可通过球锁机构实现轴上部件的轴向位置锁定与解锁，满足shift键位切换时的动力传递与位置固定需求，各轴承安装位预留标准轴承的装配间隙，键槽尺寸与平键参数完全匹配通用标准，整体结构可直接用于传动机构的原理验证、装配干涉检查，也可作为非标传动组件设计的参考原型，建模过程中对所有零件添加了参数化关联，修改关键尺寸即可快速衍生不同规格的同类型传动锁止轴组件。
