车用燃油供给系统燃油泵结构设计

在车用动力系统的配套设计环节，燃油泵的结构合理性直接决定了整套动力单元的供油稳定性，不少刚接触动力配套的工程师容易把这类部件当成通用流体泵来选型，实际落地时往往会出现供油压力波动、安装位干涉、极端工况下供油量不足的问题。从实际装车场景来看，这类燃油泵主要适配小排量内燃动力单元，覆盖乘用车辆、小型工程作业机械的燃油供给链路，核心作用是把储油容器内的燃油加压后，按照标定的流量参数输送到喷油机构，保证燃油雾化前的压力稳定在设计区间内，避免因供油压力不足导致的动力输出迟滞、燃烧不充分，或是压力过高造成的油路密封件渗漏、喷油过量等问题。

做这个结构的三维设计时，首先要捋清的是安装边界的约束，不同于工业管路里的固定安装泵体，车用场景下的安装空间非常紧凑，周边往往会布置燃油滤清器、油路硬管、线束接插件，甚至是车架的加强筋结构，所以建模初期就要把安装法兰的孔位间距、泵体主体的最大外轮廓直径、进出油口的朝向角度全部卡死，不能只做泵体本身的结构，要预留出和周边部件的安全间隙——比如和周边金属结构件至少保留5mm以上的装配间隙，和橡胶油路管的弯折半径要匹配常用油管的最小弯折要求，避免装配时出现硬掰油管、接插件插装不到位的情况。

从功能结构的设计逻辑来看，泵体的内部流道要尽量减少直角转折，很多早期的燃油泵模型为了建模省事，把进油腔到增压腔的流道做成90度直拐，实际打样测试时会在转角处形成涡流，不仅会降低泵油效率，还容易在长期使用后积存燃油里的杂质，造成流道通径变小、供油流量衰减。建模时要把流道的转折处全部做顺滑过渡，同时在进油端预留滤网安装的卡槽结构，卡槽的尺寸要匹配常用的燃油滤网规格，不能出现滤网装进去晃荡、或是压装后密封不严的问题。泵体的外壳壁厚要兼顾强度和轻量化要求，毕竟车用部件对重量比较敏感，壁厚过薄会在车辆行驶的振动工况下出现壳体共振，长期下来容易在应力集中的位置产生裂纹，壁厚过厚又会增加不必要的重量，还会挤占周边的安装空间，设计时要在安装法兰的连接位置、进出油口的焊接位置做局部加厚，其余主体位置按照等强度原则做壁厚优化，既满足振动工况下的强度要求，又能控制整体重量。

还要考虑实际维修拆装的便利性，泵体顶部的电气接插件位置要避开安装螺栓的操作空间，不能出现拧安装螺栓时工具会磕碰到接插件的情况，接插件的锁扣结构要做在方便徒手操作的朝向，不需要额外用专用工具就能插拔，后期更换燃油滤芯或是检修泵体时能大幅提升操作效率。出油口的接头结构要和常用的燃油快插接头匹配，建模时要把快插接头的卡接环槽尺寸做准，保证装配后能听到清晰的锁止声响，同时在环槽位置预留密封圈的安装槽，密封圈的压缩量控制在合理区间，压缩量太小容易出现燃油渗漏，压缩量太大又会加速密封圈的老化，缩短部件的使用寿命。

在做结构校验的时候，还要考虑不同安装角度的适配性，毕竟不同车型的燃油箱安装位置有差异，有的是水平布置安装法兰，有的是带一定倾斜角度，泵体内部的止回阀结构要保证在倾斜15度的范围内依然能正常启闭，不会因为安装角度的问题出现停机后油压泄放太快、下次启动时供油滞后的情况。泵体底部的进油口要尽量贴近储油容器的最低位置，建模时要算准泵体插入储油容器后的深度，保证在燃油液位较低的时候依然能正常吸油，不会因为车辆爬坡、倾斜时吸入空气造成供油中断。另外，泵体的外表面要做均匀的散热筋结构吗？不对，其实燃油泵本身是靠流经的燃油带走工作时产生的热量，所以外壳不需要做额外的散热筋，反而要保证外壳和安装座的接触面积足够，能把一部分热量传导到安装座上散出，避免泵体内部温度过高造成燃油气阻，这也是很多新手设计时容易踩的坑，盲目加散热筋反而增加了重量，还影响装配。

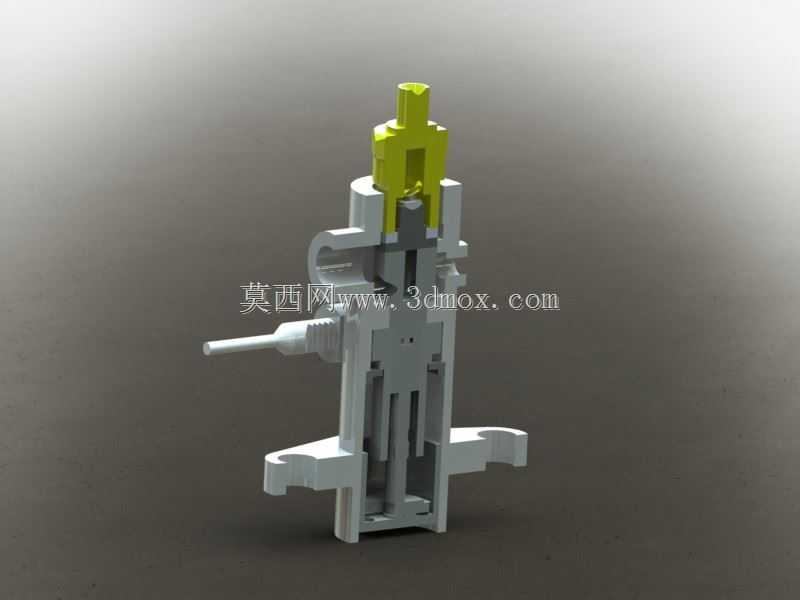

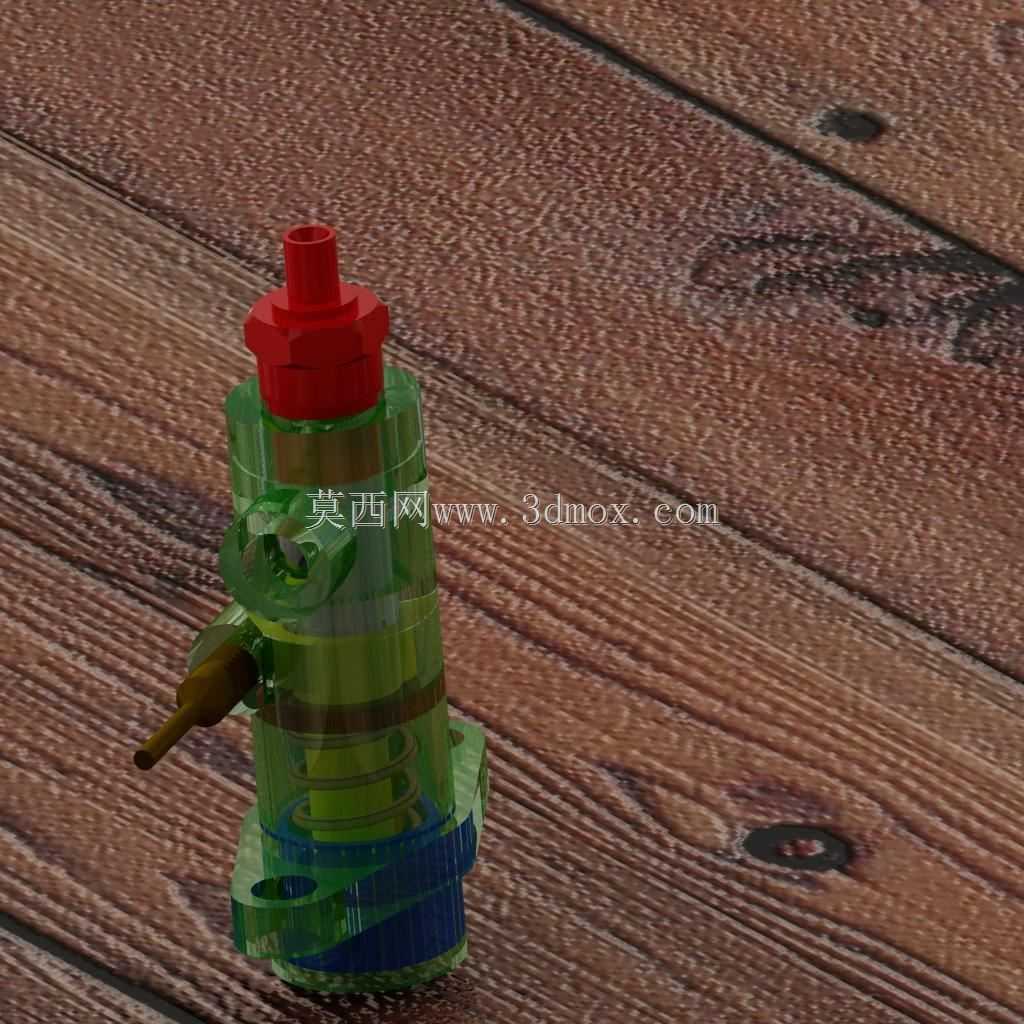

从装配流程的角度考虑，整个泵体的零件要尽量减少不必要的拆分，能做成一体注塑或是压铸的结构就不要做拆分件，减少密封连接的点位，毕竟多一个密封点位就多一个渗漏的风险。安装法兰的密封垫槽尺寸要精准，密封垫安装后不能有超出法兰面的部分，不然装配时会被法兰面挤压错位，造成密封失效。螺栓孔的位置要做沉台设计，保证螺栓拧紧后头部不会高出法兰面，避免和周边部件产生干涉。整个模型的结构细节全部按照实际量产的工艺要求做了还原，不管是做结构方案评审、安装位干涉检查，还是做后续的工程图输出、工装夹具设计，都能直接作为基础数模使用，不需要再做大量的结构修正，能大幅缩短前期设计的迭代周期。
