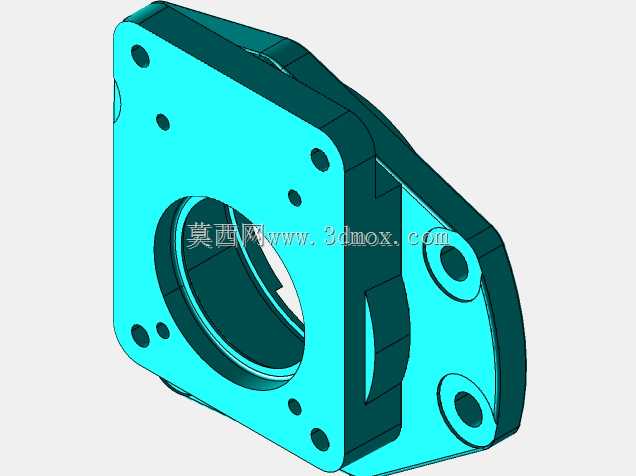

液压泵端盖连接结构三维设计

在行走机械、工业液压站、锻压设备等场景的液压系统搭建中，泵端盖作为轴向柱塞泵、齿轮泵的核心承压连接件，直接决定泵体的密封可靠性、轴系支撑稳定性以及油路连通精度。这款液压泵盖的设计完全围绕高压工况下的使用需求展开，没有冗余的装饰性结构，所有几何特征都服务于功能实现。从安装边界来看，主体采用近似方形的法兰布局，四个角位布置了贯穿式主安装螺栓孔，孔位公差按照H7级精度设计，装配时可与泵体壳体的定位销孔配合，保证端盖与泵体的同轴度误差控制在0.02mm以内，避免内部齿轮或者柱塞组件出现偏磨。端盖中心的大尺寸通孔是泵轴的穿装通道，孔内侧预留了骨架油封的安装槽位，槽壁的粗糙度要求达到Ra1.6，防止高压油从轴颈位置出现渗漏，同时槽边设计了微小的倒角，避免装配时刮伤油封的橡胶唇边。在中心孔周边，分布了多个小直径的工艺孔与油道孔，其中两个对称布置的斜向油孔直接连通泵体内部的泄油通道，能够将泵内泄漏的液压油引导回吸油腔，避免端盖内侧出现困油现象，降低泵运转时的噪声与温升。端盖的侧面延伸出带两个安装孔的凸台结构，这个凸台一方面用于安装外置的补油阀块或者压力测点接头，另一方面通过加强筋与主体法兰连接，提升高压工况下的结构刚度，避免油压脉动导致端盖出现微变形。设计过程中，壁厚的取值经过了反复校核，主体承压区域的壁厚根据16MPa额定工作压力计算，采用了渐变式壁厚设计，靠近油道的位置壁厚适当增加，远离承压区的法兰边缘位置适当减薄，既保证了强度要求，又尽可能控制了零件的整体重量。所有的孔位边缘都做了R1以上的圆角过渡，避免应力集中，尤其是在油道与主体平面的相交位置，没有采用直角相贯的设计，而是做了圆弧过渡处理，减少液压油流动时的湍流损失，同时避免长期高压冲击下出现裂纹。在实际选型适配时，需要注意这款端盖的安装孔位中心距与泵体的匹配性，端盖与泵体结合的端面平面度要求控制在0.01mm以内，装配时需要配合耐油橡胶石棉垫或者O型密封圈进行密封，螺栓的拧紧力矩需要按照对角顺序逐步加载，避免端盖受力不均出现翘曲。端盖的材质通常选用HT300灰铸铁或者铝合金压铸成型，灰铸铁材质的减振性能更好，适合固定安装的工业液压站使用，铝合金材质重量更轻，适合工程机械这类对整机重量有严格要求的场景。从结构细节来看，端盖内侧设计有轴承安装位，可直接承载泵轴的径向载荷，省去了额外的轴承座零件，让泵体的整体结构更加紧凑，轴承位的尺寸精度按照IT6级控制，保证轴承外圈的过盈配合量在合理区间，避免轴承跑外圈引发的故障。侧面凸台上的安装孔采用了盲孔设计，防止油液从安装孔位置渗漏，孔底预留了足够的螺纹旋合长度，保证阀块或者接头安装后的连接强度。
