法兰连接手动截止阀内部结构展示模型

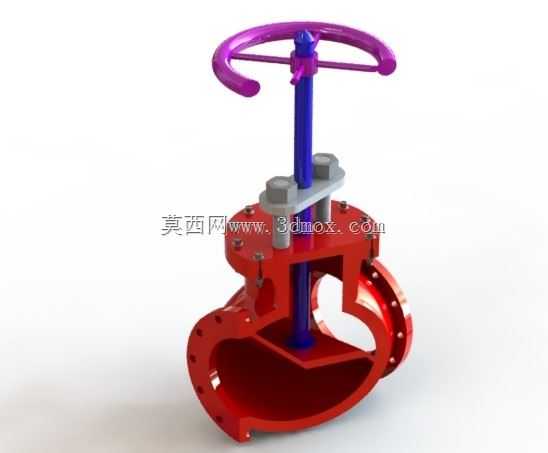

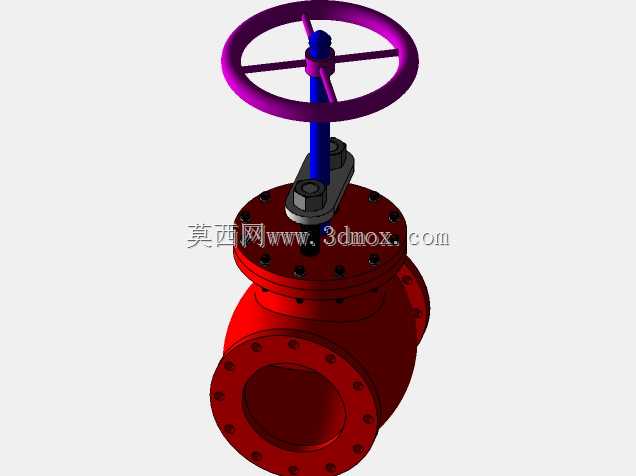

在化工流体输送、市政给排水、热力管网、蒸汽系统等工业场景中，截止阀是承担管路通断控制、流量调节功能的核心管路附件，这类阀件依靠阀杆带动阀瓣沿阀座密封面轴线做升降运动，相比闸阀具备更可靠的密封性能与更精准的流量调节能力，尤其适用于需要频繁启闭、对截断密封性要求较高的管路工况。本次呈现的截止阀模型采用半剖视展示形式，将阀体内部流道、启闭组件、密封结构、连接紧固件全部做了可视化处理，能让结构设计人员、设备选型人员直观理解阀件的动作逻辑与装配关系，无需拆解实体阀件就能掌握内部构造细节。从实际应用场景来看，这类法兰连接的手动截止阀常被安装在中低压管路的关键节点，比如换热站的蒸汽支管路、化工车间的工艺介质输送管段、水处理系统的药剂投加管路，既可以做全通全断的截断使用，也可以通过调节阀瓣开度实现管路流量的线性控制，相比球阀更适合带节流需求的工况，阀瓣与阀座的密封面在启闭过程中摩擦行程短，长期使用的密封面磨损量更小，维护周期更长。从功能特性上看，该阀采用手轮驱动结构，顶部的环形手轮通过阀杆螺母将旋转力矩转化为阀杆的直线升降运动，手轮下方设置了压盖与填料密封结构，能避免阀杆升降过程中介质从阀杆配合间隙泄漏，阀体两侧采用法兰连接结构，法兰端面预留了均匀分布的螺栓孔，安装时可通过螺栓螺母与管路法兰紧固，中间加装密封垫片即可实现接口处的静密封，适配常规工业管路的安装标准。设计思路上，该阀采用直流式阀体流道结构，半剖后可见内部流道呈平滑过渡形态，相比直角式截止阀的流阻更小，能减少介质输送过程中的压力损失，阀瓣采用平面密封结构，与阀座密封面贴合时受力均匀，关闭时仅需施加较小的手轮力矩就能实现可靠密封；阀杆与阀瓣采用活动连接结构，启闭过程中阀瓣可自适应微调角度，避免因阀杆微量倾斜导致密封面偏磨，提升密封副的使用寿命；阀体中部的阀盖通过螺栓与阀体连接，中间加装密封垫片，既方便后期拆解更换内部密封件与阀瓣组件，也能保证中腔的密封性能。从安装边界与外形尺寸来看，该阀的手轮外径大于阀体法兰外径，安装时需要在手轮操作侧预留足够的操作空间，保证操作人员可以顺畅转动手轮完成启闭动作，手轮的安装高度距离阀体底部流道轴线有足够的距离，避免操作时手部磕碰管路或周边设备；阀体两侧法兰的螺栓孔间距、法兰厚度、密封面尺寸均匹配对应公称通径的管路法兰标准，选型时可直接匹配同压力等级、同公称通径的管路法兰，无需额外加工转接件；阀杆的升降行程经过合理设计，全开状态下阀瓣完全抬离阀座密封面，不会遮挡流道通径，保证介质过流面积充足，全关状态下阀瓣完全压紧阀座密封面，实现零泄漏截断；阀体底部的流道为直通结构，安装时需注意介质流向与阀体上标注的流向一致，即从阀瓣下方进入、上方流出，这样在阀门关闭时介质压力会作用在阀瓣下方，辅助密封，同时降低启闭力矩。模型的半剖处理特意保留了一侧完整的阀体外壁与法兰结构，另一侧则完全展示内部的阀杆、阀瓣、密封填料、压盖、连接螺栓等组件，既可以看到完整的外部安装接口形态，也能清晰观察内部各零件的装配关系与运动路径，对于刚接触阀件设计的工程人员来说，能快速建立截止阀的整体结构认知，理解各零件的功能作用；对于管路设计人员来说，可直接参考该模型的外形尺寸预留安装空间，核对法兰连接尺寸，避免管路设计时出现安装干涉、操作空间不足的问题；对于三维建模从业者来说，该模型的结构处理方式也具备参考价值，比如半剖视的展示角度、不同零件的配色区分、紧固件的阵列排布方式，都可以应用到其他机械产品的三维展示模型制作中。在实际工程应用中，这类手动截止阀不适合安装在介质含大量固体颗粒的管路中，因为固体颗粒可能会卡在阀瓣与阀座的密封面之间，造成密封面划伤、关闭不严的问题，更适合输送洁净水、蒸汽、油品、无颗粒腐蚀性介质的管路；日常维护时，仅需定期检查填料处的泄漏情况，若出现微量泄漏可适当拧紧压盖螺栓，若泄漏量较大则更换填料即可，维护操作简单，无需整体拆解阀件。
